Назначение разъёма 2РМДТ27Б7ШВ1В

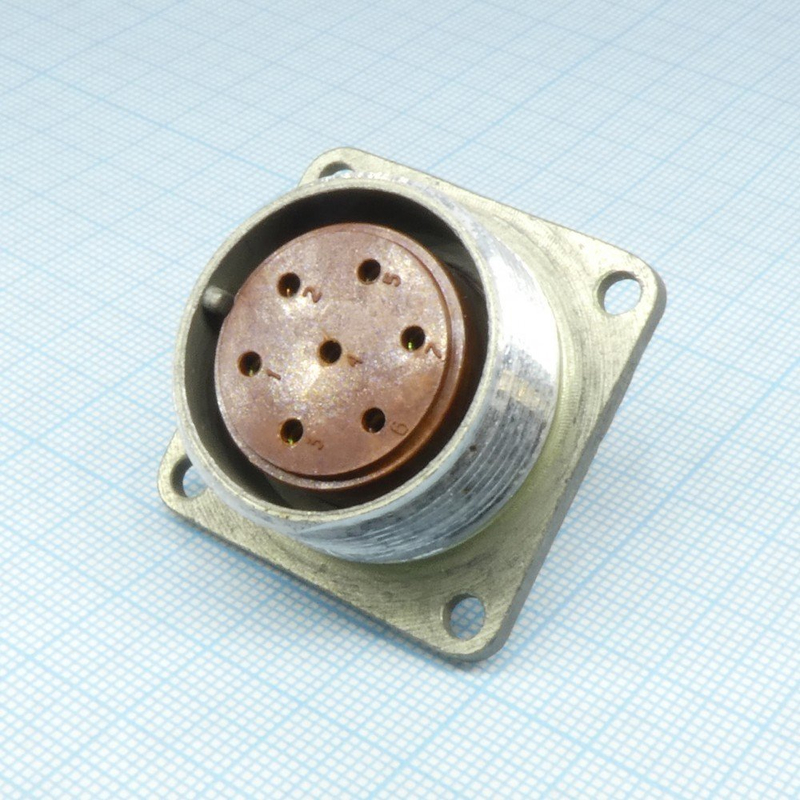

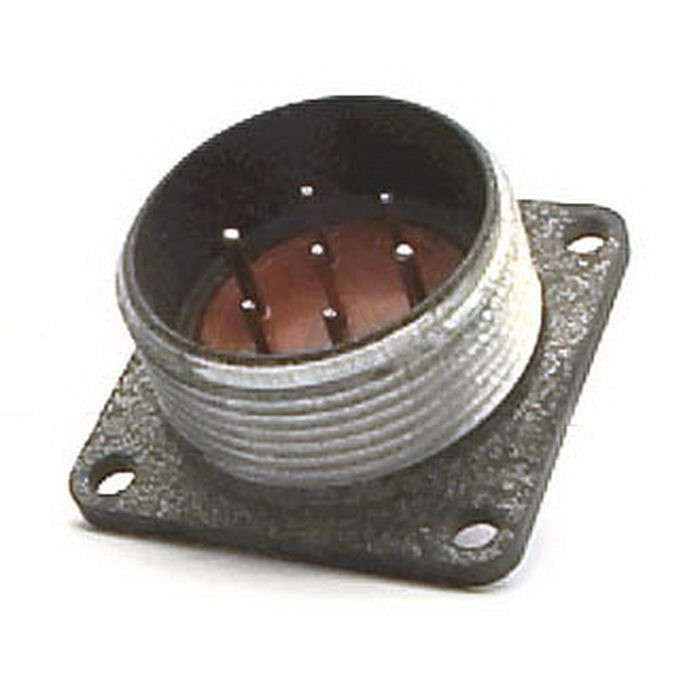

Разъём 2РМДТ27Б7ШВ1В производства завода «Элекон» (Казань) — это цилиндрический низкочастотный негерметичный соединитель, выпускаемый по ГОСТ. Он относится к серии 2РМДТ и предназначен для внутреннего монтажа в радиоэлектронной аппаратуре, в том числе во всеклиматическом исполнении. Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и допущено к применению в ответственной аппаратуре.

Основное назначение — обеспечение надёжного многоконтактного электрического соединения цепей питания и сигнальных линий с возможностью многократной коммутации. Соединитель применяется там, где требуется стабильный контакт при воздействии механических и климатических нагрузок: в блоках питания, панелях коммутации, промышленных и военных радиоэлектронных устройствах.

Подтверждённые особенности и характеристики

Конструкция и параметры разъёма определяются серией 2РМДТ и заводской номенклатурой «Элекон». Ниже приведены подтверждённые особенности изделия.

• Тип соединителя: 2РМДТ, негерметичный, цилиндрический, низкочастотный.
• Количество контактов: 7 штук по схеме с малым диаметром контактов 1,5 мм.
• Назначение контактов: все контакты извлекаемые, рассчитаны на ток преимущественно до 7 А на контакт при рабочем напряжении до порядка 560 В постоянного или переменного тока.
• Климатическая стойкость: рабочий диапазон температур примерно от −60 до +100 °C.
• Механическая стойкость: устойчивость к вибрации до 490 м/с², к одиночным и многократным ударам, а также к линейным ускорениям.
• Срок службы: гарантированное количество сочленений-расчленений порядка 500 циклов.
• Минимальный срок сохраняемости: около 15 лет при хранении и эксплуатации по нормативной документации.
• Электрические параметры: надёжное контактное сопротивление (единицы миллиом) и хорошая изоляция (тысячи мегом в нормальных условиях).
• Приёмка: «5».
• Страна производства: Россия (завод «Элекон», Казань).

Расшифровка обозначения 2РМДТ27Б7ШВ1В

Буквенно-цифровое обозначение несёт информацию о конструктивных особенностях и типоразмере соединителя.

1. 2РМДТ — серия цилиндрических низкочастотных негерметичных соединителей.
2. 27 — наружный диаметр корпуса, посадочный размер около 27 мм.
3. Б — тип конструктивного исполнения, приборная розетка или вилка с определённой формой корпуса и креплением.
4. 7 — количество контактов.
5. Ш — схема расположения контактов, малый диаметр, сочетание 5, характерное для 7-контактных разъёмов.
6. В — вид исполнения, обычно указывает на тип корпуса или особенности крепления.
7. 1В — вариация исполнения, например прямой или угловой патрубок, предпочтительная маркировка «Элекон».
8. «5» — номер варианта схемы контактов по ГОСТ и заводской номенклатуре для 7-контактной малой схемы.

Конструкция и применение

Корпус разъёма выполняется из металла, обычно алюминиевого сплава, с шлицевой или гладкой юбкой. Крепление предусмотрено на панель или корпус устройства, что обеспечивает удобство монтажа внутри аппаратуры. Извлекаемые контакты позволяют выполнять пайку и последующую сборку жгута, а также при необходимости заменять отдельные контакты без замены всего соединителя.

Благодаря сочетанию климатической и механической стойкости разъём 2РМДТ27Б7ШВ1В применяется в блоках питания, панелях коммутации, промышленных и военных радиоэлектронных устройствах. Он подходит для цепей с токами до 7 А на контакт и напряжением до 560 В, где требуется надёжное многоконтактное соединение с возможностью многократной коммутации. Исполнение с приёмкой «5» делает его пригодным для ответственных применений, в которых предъявляются повышенные требования к качеству и стабильности работы соединителя.
