Назначение и область применения

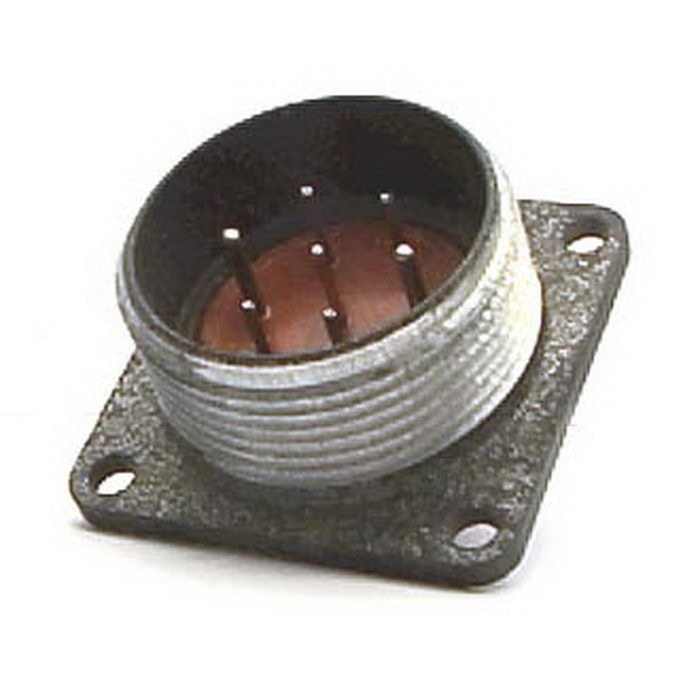

Разъем 2РМДТ27Б7ШВ1В — цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для электрического соединения цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, включая аппаратуру, работающую в условиях вибраций и ударных нагрузок. Разъем нашел применение в приборостроении, промышленной электронике и специальных системах, где требуется надежное механическое крепление кабельной части к прибору.

Соединитель рассчитан на работу в цепях с напряжением до 700 В (в зависимости от типономинала) и частотой до 3 МГц. Всеклиматическое исполнение и тропикоустойчивое покрытие позволяют эксплуатировать изделие во внутреннем монтаже в различных климатических зонах.

Расшифровка маркировки

Обозначение 2РМДТ27Б7ШВ1В построено по стандартной схеме:

• 2РМДТ — тип соединителя: цилиндрический, низкочастотный, тропикоустойчивый, негерметичный, экранированный, с резьбовой фиксацией.
• 27 — условный размер корпуса, диаметр корпуса порядка 27 мм.
• Б — вид корпуса: блочный (приборный), устанавливается на корпус или панель устройства.
• 7 — количество контактов в разъеме.
• Ш — часть соединителя: вилка (штырьевой разъем).
• В — покрытие контактов: серебро.
• 1 — теплостойкость: рабочая температура до 100 °C.
• В — всеклиматическое исполнение, внутренний монтаж, исполнение В2.1 по ГОСТ 15150-69.

Ближайшим типом является 2РМДТ27Б7Ш5В1В, который отличается только сочетанием контактов. На электрические параметры это различие не влияет.

Основные технические характеристики

• Тип разъема: низкочастотный цилиндрический, экранированный, негерметичный, тропикоустойчивый.
• Количество контактов: 7.
• Максимальное рабочее напряжение: до 700 В.
• Максимальная рабочая частота: до 3 МГц.
• Токовая нагрузка на одиночный контакт для типоразмера 2РМДТ27 с 7 контактами: 12 А; суммарный ток на соединитель — до 70 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции при рабочем напряжении 700 В: испытательное напряжение до 2300 В.
• Емкость между контактами: не более 6 пФ.

Эксплуатационные условия и механика

Рабочая температура окружающей среды составляет примерно от минус 60 до плюс 100 °C, что определяется исполнением по теплостойкости «1». Климатическое исполнение — всеклиматическое, для внутреннего монтажа. Разъем устойчив к синусоидальной вибрации с ускорениями до 1000 метров на секунду в квадрате и рассчитан на работу при повышенных механических воздействиях.

Механический ресурс изделия — не менее 500 циклов сочленения и расчленения. Наработка составляет не менее 1000 часов, срок сохраняемости — до 15 лет. Совокупность этих параметров делает разъем пригодным для длительной эксплуатации в составе ответственных электротехнических и радиотехнических узлов.

Приемка и исполнение

Разъем 2РМДТ27Б7ШВ1В имеет приемку «5». Данный соединитель отвечает требованиям, предъявляемым к изделиям, работающим в цепях постоянного и переменного тока с повышенными требованиями к надежности, виброустойчивости и климатической стойкости. Все указанные параметры подтверждены техническими условиями на серию 2РМДТ.
