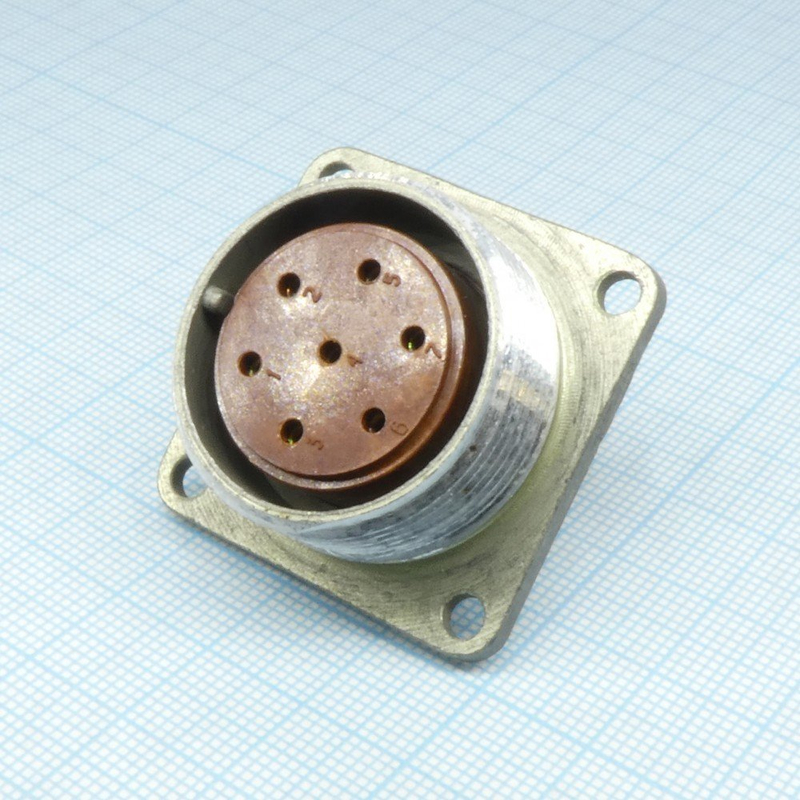

Назначение разъёма 2РМДТ27Б7ШВ1В «5»

Разъём 2РМДТ27Б7ШВ1В «5» представляет собой цилиндрический низкочастотный соединитель серии 2РМДТ всеклиматического исполнения. Он предназначен для электрического соединения цепей в составе промышленного и приборного оборудования, где требуется надёжная коммутация сигнальных и силовых линий в различных условиях эксплуатации.

По конструктивному исполнению это приборная вилка с индексом «Ш», устанавливаемая на кабельную или приборную часть соединения. Изделие применяется совместно с ответными розетками соответствующей серии, обеспечивая разъёмное соединение электрических цепей.

Технические характеристики и подтверждённые особенности

Ниже приведены параметры, заявленные для данной модели разъёма.

• Количество контактов — 7.
• Диаметр установки — 27 мм.
• Сочетание контактов — «5».
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальная нагрузка на контакт — до 7 А, общая нагрузка на соединитель — до 110 А.
• Диаметр контактов — 1,5 мм.
• Сечение подключаемого провода — не более 1 квадратного миллиметра.
• Покрытие контактов — серебро, обозначение «В1».
• Теплостойкость — до 100 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2300 В.
• Ёмкость между контактами — не более 6 пФ.
• Устойчивость к механическим ударам — до 5000 метров на секунду в квадрате.
• Устойчивость к линейным нагрузкам — до 2000 метров на секунду в квадрате.

Конструктивные особенности

Корпус разъёма выполнен в исполнении типа Б — приборный, блочный. Патрубок отсутствует, корпус негерметичный. Такая конструкция ориентирована на внутренний монтаж в составе блоков, приборов и промышленного оборудования, где не требуется герметизация корпуса, но предъявляются требования к стойкости к вибрациям и ударам.

Всеклиматическое исполнение позволяет использовать разъём в широком диапазоне условий эксплуатации. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт. Индекс «5» в наименовании соответствует приёмке «5», что подтверждает соответствие изделия установленным требованиям приёмки по данной категории.

Область применения

Разъёмы серии 2РМДТ применяются в электронике, приборостроении и промышленных системах для соединения сигнальных и силовых цепей. Благодаря прочной конструкции и совместимости с аналогичными розетками серии они востребованы в оборудовании, работающем под воздействием вибраций, ударов и линейных ускорений.

Конкретная модель 2РМДТ27Б7ШВ1В «5» подходит для внутреннего монтажа в промышленном оборудовании, где требуется соединение до семи цепей с рабочим напряжением до 560 В и током на контакт до 7 А. Типичные сферы применения — блоки управления, измерительные приборы, системы автоматики и другое приборное оборудование, использующее низкочастотные цилиндрические соединители.

Краткое резюме

2РМДТ27Б7ШВ1В «5» — приборная вилка серии 2РМДТ с семью контактами, диаметром установки 27 мм и сочетанием контактов «5». Изделие рассчитано на напряжение до 560 В, ток на контакт до 7 А, имеет серебряное покрытие контактов, всеклиматическое исполнение и приёмку «5». Применяется для внутреннего монтажа в промышленном и приборном оборудовании при соединении сигнальных и силовых цепей.
