Назначение соединителя 2РМДТ27Б7Ш5В1В

2РМДТ27Б7Ш5В1В — цилиндрический низкочастотный негерметичный соединитель, выпускаемый заводом «Элекон» в Казани. Изделие относится к категории 2РМД и предназначено для электрического соединения и коммутации цепей в составе радиоэлектронной аппаратуры, кабельных сборок и приборных блоков. Соединитель обеспечивает передачу сигналов и питающих напряжений между отдельными узлами устройства, а также используется в качестве блочной вилки при стыковке с ответной частью.

Модель рассчитана на эксплуатацию в составе ответственных систем, где требуется устойчивость к внешним воздействиям и стабильность контакта при механических нагрузках. Негерметичное исполнение определяет область применения: соединитель применяется внутри корпусов приборов и в условиях, не требующих полной герметизации стыка.

Подтверждённые технические особенности

Конструкция соединителя включает условный размер корпуса 27, что определяет его габаритные и присоединительные параметры. Резьбовая фиксация обеспечивает надёжное механическое удержание сочленённых частей и препятствует самопроизвольному расхождению под действием вибрации.

• Число контактов — 7, диаметр каждого контакта составляет 1,5 миллиметра.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение — до 700 вольт.
• Максимальная рабочая частота — до 3 мегагерц.
• Суммарная токовая нагрузка — до 70 ампер, что соответствует 12 амперам на контакт.
• Сопротивление изоляции — не менее 5000 мегаом.
• Устойчивость к ускорениям — до 50 g.
• Стойкость к акустическим шумам — до 170 децибел.
• Исполнение — всеклиматическое, включая тропикоустойчивость.

Перечисленные параметры подтверждают принадлежность изделия к классу соединителей повышенной надёжности, способных работать в жёстких условиях эксплуатации без потери электрических характеристик.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и тропикоустойчивости соединитель 2РМДТ27Б7Ш5В1В пригоден для работы в районах с влажным и жарким климатом, а также в условиях повышенной влажности и перепадов температур. Устойчивость к ускорениям до 50 g позволяет применять изделие в аппаратуре, подвергающейся вибрационным и ударным нагрузкам, например в блоках, устанавливаемых на подвижных объектах.

Стойкость к акустическим шумам до 170 децибел расширяет область применения, включая оборудование, работающее вблизи мощных источников звукового давления. Резьбовое соединение и негерметичная конструкция делают модель удобной для монтажа внутри приборных корпусов, где требуется быстрая стыковка и надёжная фиксация без применения специального инструмента.

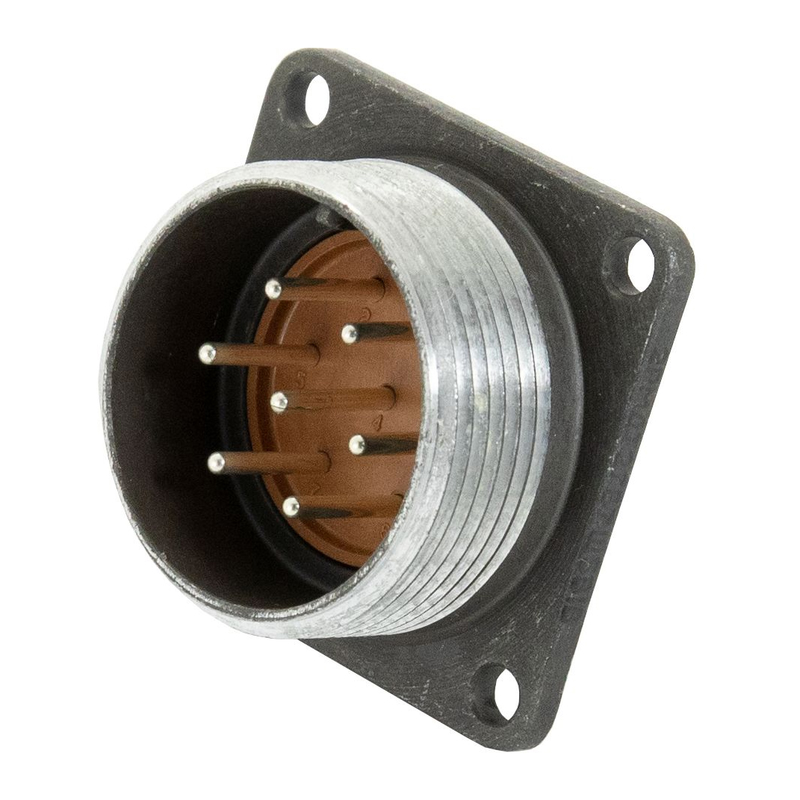

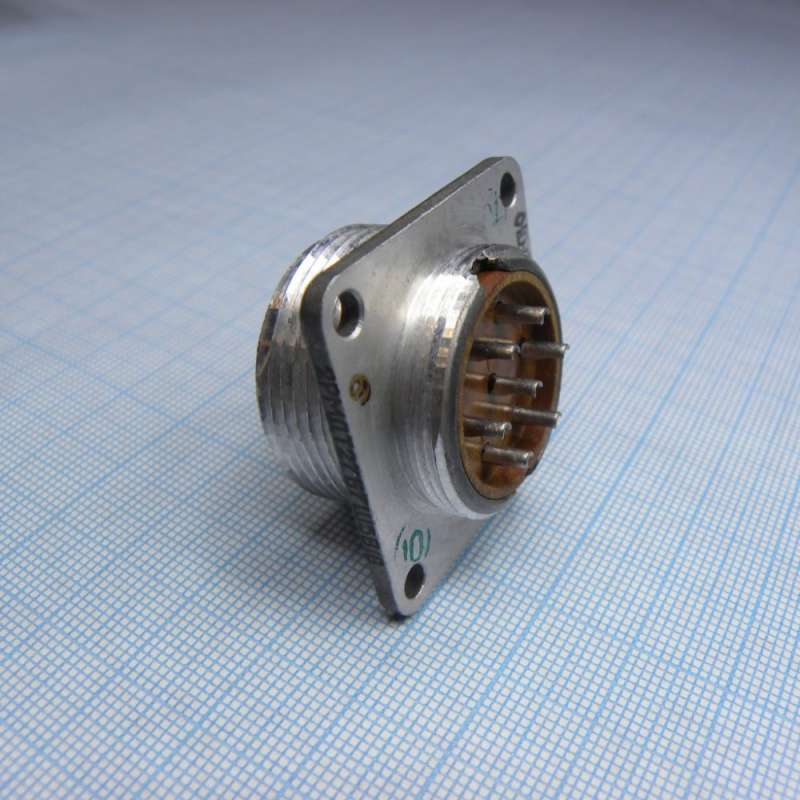

На изображении представлен вид соединителя с квадратным фланцем и оранжевыми контактами, что типично для блочной вилки данного семейства. Изделие поставляется под артикулом 50051 и относится к категории 2РМД производства завода «Элекон».
