Назначение соединителя 2РМДТ27Б7Ш5В1В

Соединитель 2РМДТ27Б7Ш5В1В производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Его основное назначение — обеспечение надёжного электрического соединения в различных радиоэлектронных системах, где требуется передача сигналов и питания между отдельными блоками, узлами и кабельными сборками.

Изделие относится к категории 2РМД и предназначено для эксплуатации в составе электротехнической и радиоэлектронной аппаратуры. Применение соединителя позволяет выполнять быстрое сочленение и расчленение электрических цепей, что особенно важно при монтаже, обслуживании и замене отдельных модулей оборудования.

Артикул товара — 50050. Изготовитель — завод «Элекон», город Казань. Страна производства — Российская Федерация.

Подтверждённые технические особенности

Соединитель имеет условный размер корпуса 27 и оснащён 7 контактами диаметром 1,5 мм. Такая конструкция обеспечивает компактность при сохранении достаточного количества электрических цепей для типовых задач коммутации.

Ключевые электрические параметры изделия подтверждаются следующими значениями:

• Максимальное рабочее напряжение — до 700 В.
• Суммарная токовая нагрузка — 70 А, что соответствует 12 А на один контакт.
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.

Фиксация сочленения осуществляется при помощи резьбы, что обеспечивает механическую устойчивость соединения и предотвращает самопроизвольное расчленение при вибрации. Тип исполнения — вилка блочная, то есть без кожуха в базовой версии. Климатическое исполнение — всеклиматическое и тропикоустойчивое, что подтверждает способность изделия сохранять работоспособность в экстремальных условиях эксплуатации.

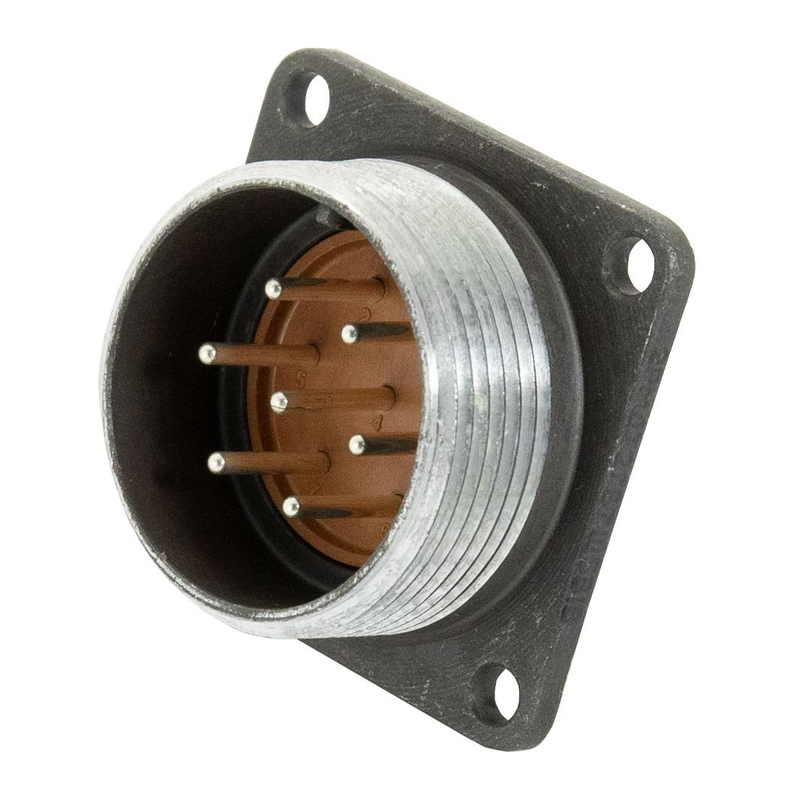

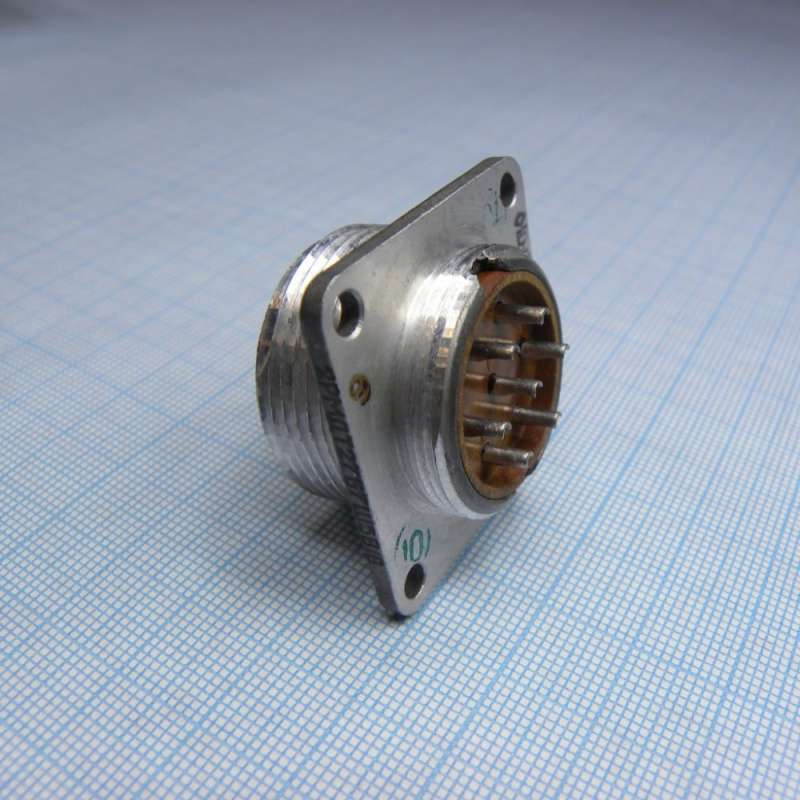

На изображении представлен вид соединителя с характерными оранжевыми контактами на квадратном фланце, что типично для данной модели.

Применение и условия эксплуатации

Благодаря сочетанию широкого диапазона рабочих температур, высокого напряжения и значительной суммарной токовой нагрузки, соединитель 2РМДТ27Б7Ш5В1В востребован в радиоэлектронных системах, где требуется стабильная работа при перепадах температур и воздействии неблагоприятных климатических факторов.

Тропикоустойчивое и всеклиматическое исполнение позволяет использовать изделие в аппаратуре, эксплуатируемой в регионах с влажным и жарким климатом, а также в условиях холодного климата. Негерметичная конструкция предполагает применение в местах, где не требуется полная защита от проникновения влаги и пыли, но при этом важны надёжность контакта и механическая прочность.

1. Соединитель применяется для коммутации цепей питания и низкочастотных сигналов в блоках радиоэлектронной аппаратуры.
2. Используется в кабельных сборках и межблочных соединениях, где необходима резьбовая фиксация.
3. Подходит для оборудования, работающего при температурах от минус 60 до плюс 100 градусов Цельсия.
4. Может эксплуатироваться в условиях тропического и холодного климата благодаря всеклиматическому исполнению.

Таким образом, 2РМДТ27Б7Ш5В1В — это надёжный цилиндрический низкочастотный соединитель российского производства, сочетающий проверенную конструкцию, широкий температурный диапазон и высокие электрические характеристики, что делает его подходящим для ответственных задач коммутации в радиоэлектронных системах.
