Назначение соединителя 2РМДТ27Б7Ш5В1В

2РМДТ27Б7Ш5В1В — это цилиндрический низкочастотный негерметичный соединитель, произведённый заводом «Элекон» в Казани. Изделие предназначено для надёжного электрического соединения в радиоэлектронной аппаратуре и относится к категории 2РМД. Основное назначение — коммутация цепей питания и сигналов в составе специальной аппаратуры, где предъявляются повышенные требования к надёжности и стабильности контакта.

Соединитель выпускается во всеклиматическом исполнении, что позволяет применять его в широком диапазоне условий эксплуатации. Конструкция рассчитана на работу в составе ответственных узлов, где недопустимы перебои соединения. Модель не является герметичной, поэтому её применяют там, где не требуется полная изоляция от внешней среды.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные в сопроводительных данных.

• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Условный размер корпуса — 27.
• Максимальное рабочее напряжение — до 700 В.
• Суммарная токовая нагрузка — до 70 А, по 12 А на контакт.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции — не менее 1000 МОм.
• Частотный диапазон — до 3 МГц.
• Тип фиксации — резьбовой.
• Покрытие контактов — серебро или золото.

Особенности конструкции

Соединитель выполнен в цилиндрическом корпусе с квадратным фланцем, что обеспечивает удобство монтажа на панель или в состав блока. Резьбовая фиксация ответной части препятствует самопроизвольному расхождению контактов при механических воздействиях. Покрытие контактов серебром или золотом снижает переходное сопротивление и повышает коррозионную стойкость.

Изделие отличается тропикоустойчивым исполнением и устойчиво к вибрациям, ударам и шумам. Совокупность этих свойств делает его пригодным для эксплуатации в тяжёлых условиях, характерных для специальной техники.

Применение

Соединитель 2РМДТ27Б7Ш5В1В применяется в радиоэлектронной аппаратуре специального назначения, где важна высокая надёжность соединений и способность выдерживать интенсивные механические и климатические нагрузки. Он подходит для коммутации цепей с рабочим напряжением до 700 В и суммарным током до 70 А.

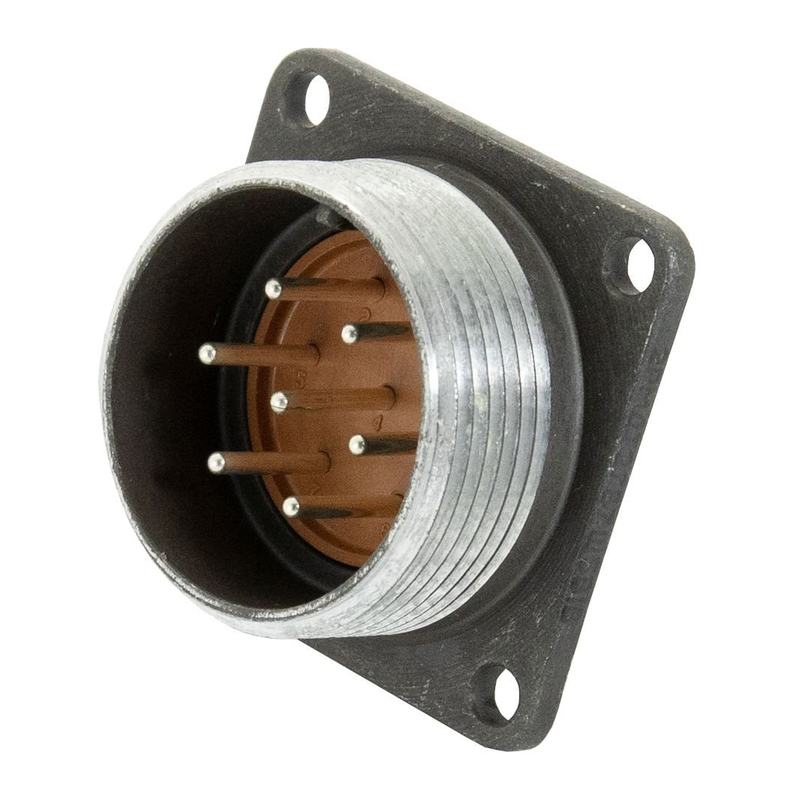

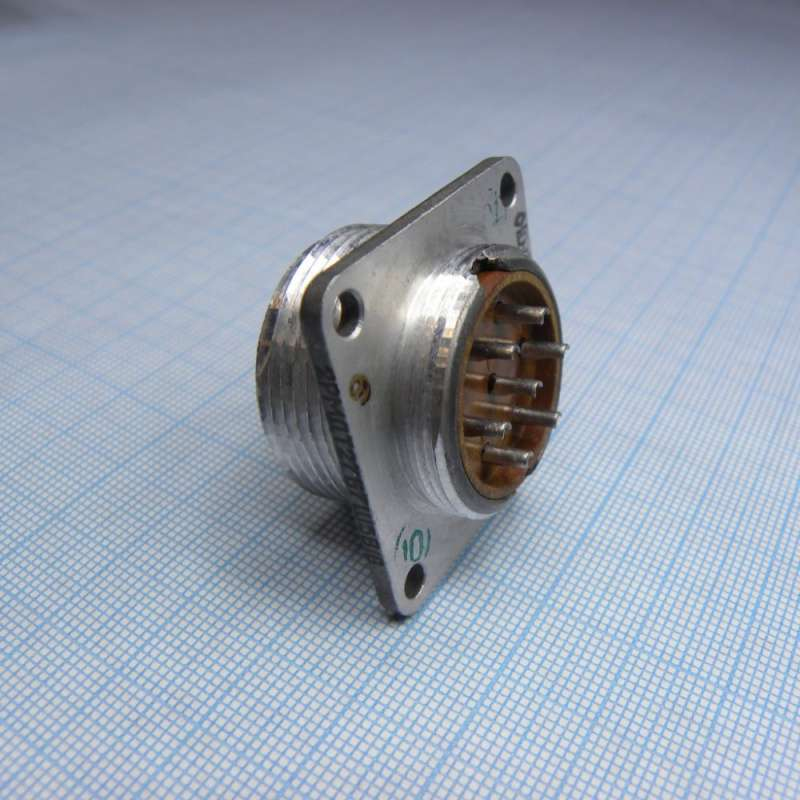

Благодаря всеклиматическому исполнению и расширенному температурному диапазону от минус 60 °C до плюс 100 °C, разъём востребован в составе оборудования, работающего на открытом воздухе, в неотапливаемых помещениях и в подвижных объектах. Типичный внешний вид соединителя — корпус с квадратным фланцем и оранжевыми контактами, что отражает его компактную и прочную конструкцию.
