Назначение и область применения

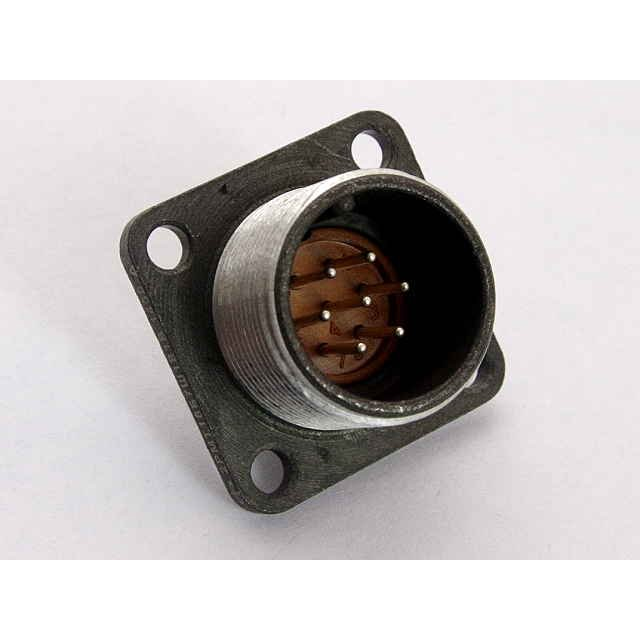

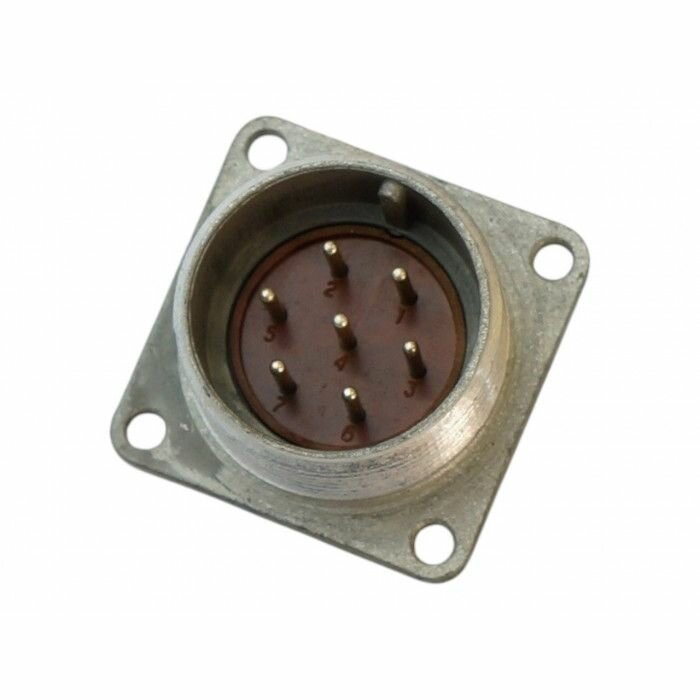

Разъём 2РМДТ27Б7Ш5В1В «5» (артикул 40245) относится к серии 2РМД и представляет собой российский цилиндрический низкочастотный соединитель, выполненный в виде блочной вилки с резьбовым сочленением. Изделие предназначено для электрического соединения цепей постоянного и переменного тока в низкочастотных трактах промышленной и приборной аппаратуры. Резьбовая фиксация обеспечивает надёжное механическое удержание ответной части при эксплуатации, а блочное исполнение рассчитано на монтаж внутри объёма корпуса оборудования.

Подтверждённые технические особенности

Электрические и эксплуатационные параметры соединителя определяют его применение в цепях питания и дискретных сигналов. Ключевые характеристики приведены ниже.

• Количество контактов — 7 штук.
• Токовая нагрузка — до 12 А на один контакт и до 70 А суммарно на весь соединитель.
• Максимальное рабочее напряжение — до 700 В постоянного или переменного тока.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Максимальная рабочая частота сигналов — порядка 3 МГц.
• Корпус выполнен из диэлектрика (карболит или аналогичный материал).
• Разъём негерметичный, рассчитан на нормальные климатические условия и умеренные вибрации.
• Приёмка — «5», год выпуска — 91.

Расшифровка маркировки

Обозначение 2РМДТ27Б7Ш5В1В построено по принятой для серии схеме и читается по позициям следующим образом.

1. 2РМ — тип соединителя: низкочастотный цилиндрический разъём серии 2РМ.
2. Д — исполнение корпуса (модификация серии 2РМ).
3. Т — исполнение с резьбовым сочленением.
4. 27 — типоразмер корпуса.
5. Б — вид изделия: блочная вилка.
6. 7 — число контактов.
7. Ш — тип контактов: штыри (вилочная часть).
8. 5 — условный номер исполнения контактов и покрытия.
9. В — вид хвостовика контактов (под пайку).
10. 1В — конструктивное исполнение и вариант покрытия корпуса.

Цифра «5» в кавычках в конце названия соответствует приёмочному обозначению, указанному в характеристиках товара.

Практическое применение

Благодаря сочетанию семи силовых контактов, значительной суммарной токовой нагрузке и рабочему напряжению до 700 В соединитель применяется для коммутации питания и дискретных сигналов в блоках промышленной и приборной аппаратуры. Ограничение рабочей частоты порядка 3 МГц означает, что разъём не предназначен для высокочастотных линий; его область — цепи питания, управления и коммутации. Негерметичное исполнение предполагает эксплуатацию в нормальных климатических условиях при умеренных вибрациях, поэтому изделие устанавливается в защищённом объёме корпуса оборудования.
