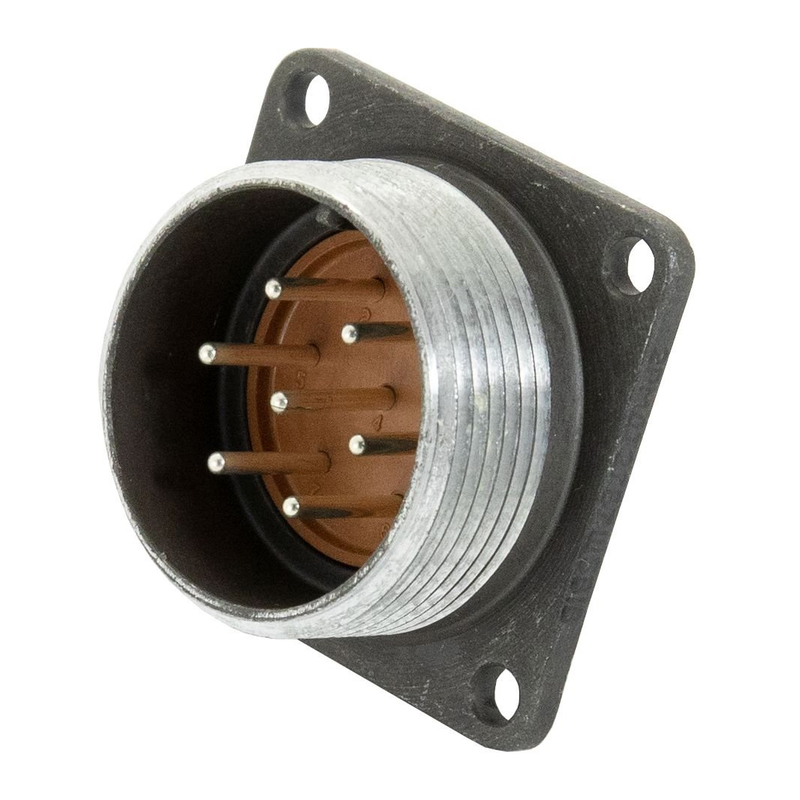

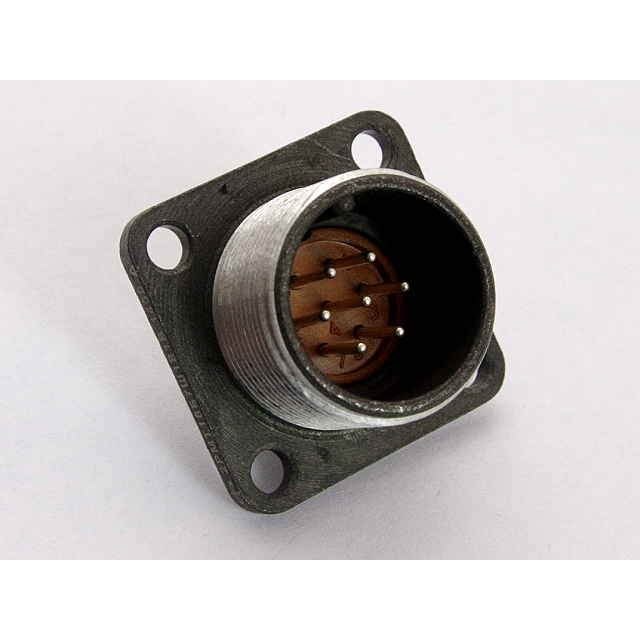

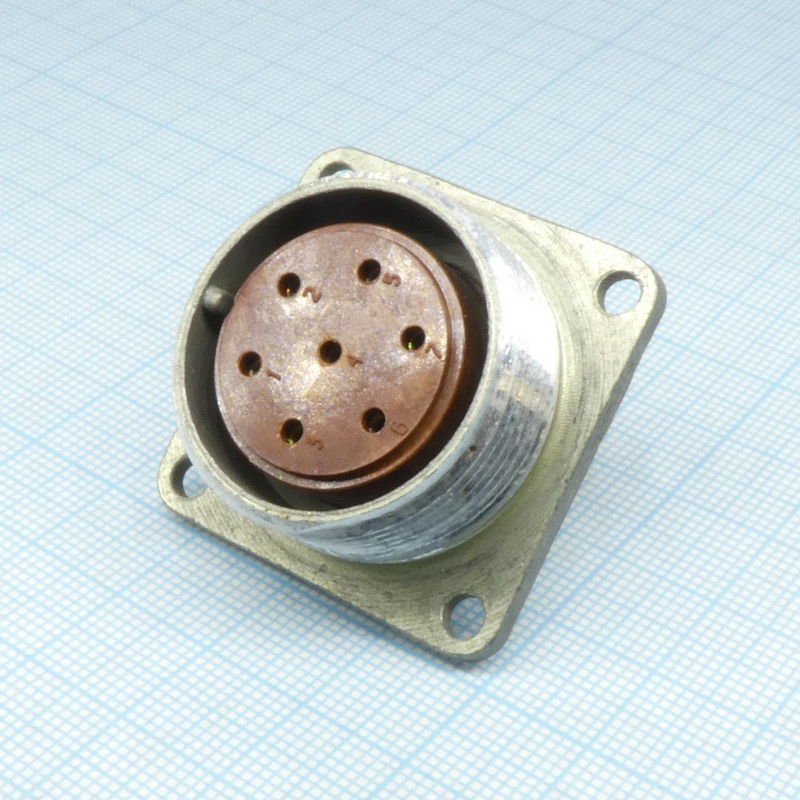

2РМДТ27Б7Ш5В1В: надежный блочный разъем для промышленной электроники

Разъем 2РМДТ27Б7Ш5В1В применяется для создания разъемных электрических соединений в радиоэлектронной, приборной и промышленной аппаратуре. Это низкочастотный цилиндрический негерметичный соединитель в блочном исполнении, рассчитанный на эксплуатацию в цепях постоянного и переменного тока.

Модель относится к серии 2РМДТ — соединителям общего назначения, которые используют при внутреннем объемном монтаже оборудования. Конструкция с резьбовым сочленением обеспечивает устойчивую фиксацию ответных частей, а одношпоночная поляризация помогает исключить неправильное соединение при сборке и обслуживании аппаратуры.

Основные характеристики

Маркировка 2РМДТ27Б7Ш5В1В отражает исполнение изделия и его конструктивные параметры:

• 2РМДТ — цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель.

• 27 — условный размер корпуса.

• Б — приборное, или блочное, исполнение.

• 7 — количество контактов.

• Ш — вилка.

• 5 — вариант сочетания контактов.

• В — серебряное покрытие контактов и всеклиматическое исполнение, согласно данным по маркировке изделия.

Разъем имеет семь контактов и рассчитан на рабочее напряжение до 700 В. Допустимая нагрузка на один контакт составляет до 12 А, а суммарная — до 70 А. Соединитель предназначен для цепей постоянного и переменного тока частотой до 3 МГц.

Эксплуатационные преимущества

2РМДТ27Б7Ш5В1В востребован там, где важны надежность электрического контакта, механическая прочность и стабильная работа в сложной окружающей среде. Серебряное покрытие контактных элементов способствует низкому переходному сопротивлению; для исполнения с контактами диаметром 1,5 мм указывается значение не более 2,5 мОм.

Ключевые особенности разъема:

• Резьбовое соединение для прочной механической фиксации.

• Одношпоночная поляризация корпуса.

• Извлекаемые контакты, упрощающие ремонт и обслуживание соединения.

• Возможность монтажа методом обжима.

• Работа в диапазоне температур от −60 до +100 °C.

• Устойчивость к вибрациям, ударам и высокой влажности.

• До 500 циклов сочленения и расчленения по указанным техническим данным.

Где применяется разъем

Блочная вилка 2РМДТ27Б7Ш5В1В может использоваться в составе приборов, шкафов управления, измерительной техники, систем автоматизации, радиотехнических комплексов и другого оборудования, которому требуется быстроразъемное подключение кабельных линий или внутренних модулей.

Например, в приборной панели или корпусе промышленного устройства разъем устанавливается на стенку корпуса, а ответная кабельная часть подключает питание и сигнальные линии к внутренним узлам. Резьбовая фиксация особенно полезна в оборудовании, которое испытывает вибрационные нагрузки при транспортировке или работе.

Итог

2РМДТ27Б7Ш5В1В — компактный семиконтактный приборный разъем с цилиндрическим корпусом, резьбовым соединением и серебряными контактами. Он подходит для надежного соединения электрических цепей до 700 В и хорошо адаптирован к эксплуатации в широком температурном диапазоне, при повышенной влажности, вибрациях и механических воздействиях.
