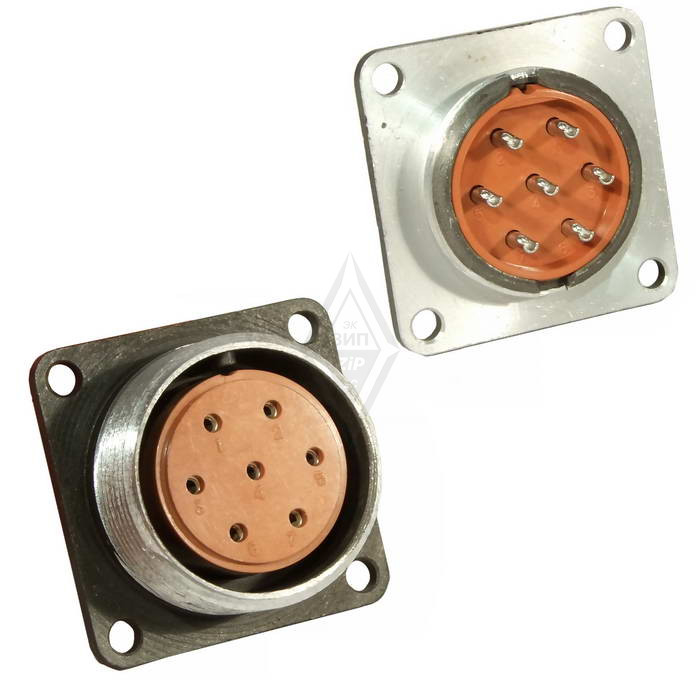

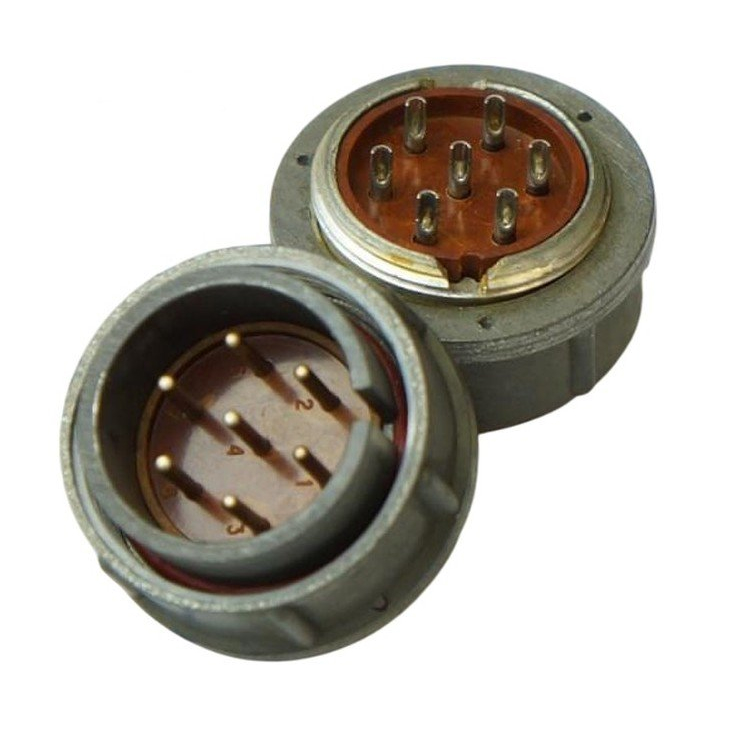

2РМДТ27Б7ГВ1В «5» Элекон

Цена:

2200 ₽

Производитель: Элекон

Технические характеристики

Обозначение 2РМДТ27Б7ГВ1В относится к цилиндрическому низкочастотному соединителю серии 2РМДТ производства завода «Элекон» (Казань). Это рядовой промышленный электрический разъем, применяемый в электро‑ и радиооборудовании для соединения цепей постоянного и переменного тока.

Условное обозначение расшифровывается примерно так:

2РМДТ – серия цилиндрических низкочастотных негерметичных соединителей;
27 – условный диаметр корпуса (по ряду 2РМ‑разъемов);
Б – тип исполнения (чаще всего «без патрубка»/приборная часть);
7 – количество контактов;
Г – схема расположения контактов (диаграмма разводки);
В – вид корпуса (обычно вилка или розетка, конкретно зависит от полной маркировки);
1 – вариант исполнения (буквенный код может отличаться в документации);
В в конце обычно указывает на климатическое исполнение (всеклиматическое, U3 или аналог).

Для разъемов 2РМДТ27 с 7 контактами типичны следующие параметры:

Максимальное рабочее напряжение порядка 560–700 В (в зависимости от модификации и схемы контактов).
Максимальный ток на один контакт обычно до 7–12 А при 7 контактах, что даёт суммарный ток десятки ампер.
Сопротивление контакта на участке «медь 1,5 мм» не превышает примерно 2,5 мОм , что обеспечивает низкие потери и хорошую стабильность контакта.
Исполнение всеклиматическое : диапазон рабочих температур примерно от –60 до +100 °C , возможны кратковременные выходы до более высоких температур.

Корпус металлический, цилиндрический, с резьбовым соединением, обеспечивающим надёжную фиксацию и многократные циклы разъединения‑соединения (десятки–сотни циклов).
Контакты обычно с покрытием серебром или золотом , что снижает переходное сопротивление и улучшает коррозионную стойкость.
Разъём применяется во внутреннем объёмном монтаже радиоэлектронной аппаратуры, в силовых и сигнальных цепях, где нужна простота монтажа, ремонтопригодность и устойчивость к вибрации и ударным нагрузкам.

Если напишете, нужен ли вам вилка или розетка именно этой серии (и какая точная схема контактов), могу помочь подобрать аналогичный вариант или расписать типичную схему разводки.

Описание

2РМДТ27Б7ГВ1В

2РМДТ27Б7ГВ1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на надежную коммутацию электрических цепей в составе радиоэлектронной, промышленной и специальной аппаратуры. Исполнение с условным размером корпуса 27 и семью контактами подходит для внутреннего объемного монтажа, где важны механическая прочность, стабильность контакта и удобство многократного соединения оборудования.

Маркировка 2РМДТ27Б7ГВ1В указывает на принадлежность изделия к серии негерметичных тропикоустойчивых соединителей 2РМДТ. Буква «Б» обозначает блочное, или приборное, исполнение корпуса, а «Г» — розеточную часть соединителя. Семиконтактная компоновка обеспечивает передачу питания и сигналов между блоками аппаратуры через ответную кабельную вилку.

Конструкция и принцип работы

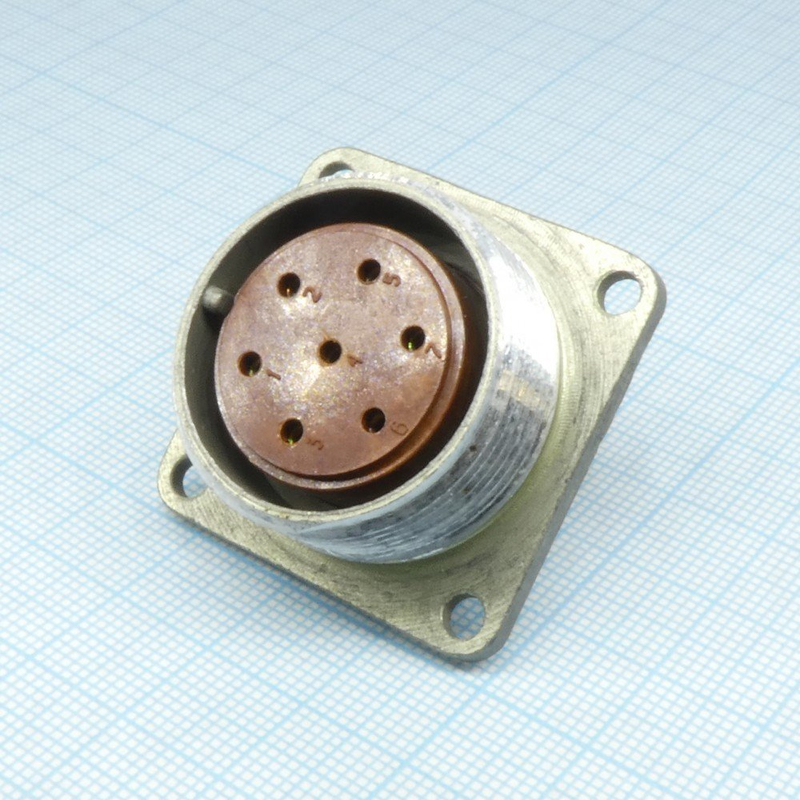

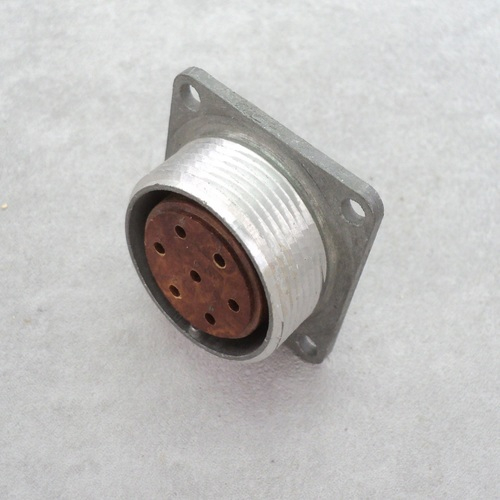

Соединитель 2РМДТ27Б7ГВ1В имеет цилиндрический металлический корпус и резьбовое сочленение. Такой способ фиксации помогает удерживать разъем в состыкованном состоянии при вибрационных и эксплуатационных нагрузках. Одношпоночная поляризация исключает ошибочную ориентацию частей при подключении, что особенно важно при обслуживании сложных электрических систем.

Приборная розетка монтируется на корпусе или панели оборудования. Контакты предназначены для пайки, благодаря чему можно получить устойчивое электрическое соединение с внутренней проводкой устройства. Для серии 2РМДТ характерно применение контактов с золотым либо серебряным покрытием, которое способствует снижению переходного сопротивления и повышению долговременной стабильности контактной пары.

Основные особенности

Серия: 2РМДТ — низкочастотные цилиндрические соединители для цепей постоянного и переменного тока.
Размер корпуса: 27; для этого типоразмера характерна резьба корпуса M27×1.
Исполнение: блочное, предназначенное для установки на приборной панели или корпусе блока.
Контактная группа: 7 контактов.
Часть соединителя: розетка.
Сочленение: резьбовое, с одношпоночной поляризацией.
Монтаж проводов: пайка к хвостовикам контактов.
Условия применения: внутренний монтаж в аппаратуре общего и специального назначения.
Электрические параметры серии для 7-контактного исполнения размера 27: рабочее напряжение до 700 В, токовая нагрузка на одиночный контакт до 12 А, суммарная допустимая нагрузка до 70 А — при соблюдении требований документации и условий эксплуатации.

Области применения

Разъем 2РМДТ27Б7ГВ1В используют там, где требуется разъемное соединение проводников между функциональными блоками, приборами, шкафами и элементами кабельной сети. Типовые задачи включают:

Коммутацию цепей питания и управления в промышленном оборудовании.
Подключение блоков радиоэлектронной аппаратуры.
Соединение внутренних кабельных жгутов приборов и стоек.
Применение в измерительных, телеметрических и автоматизированных системах.
Использование в оборудовании, работающем при воздействии вибраций и переменных климатических факторов в пределах норм для конкретного исполнения.

Серия 2РМДТ рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Для соединителей также указывается сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях, а ресурс сочленений и расчленений составляет до 500 циклов в рамках требований серии.

Что учитывать при применении

При подборе ответной части необходимо сверять не только типоразмер 27 и количество контактов, но и пол, сочетание контактов, вариант покрытия, климатическое исполнение и конструкцию кабельной части. Для корректной работы соединения важно соблюдать схему распайки, допустимый ток по каждому контакту, сечение проводников и технологию пайки.

2РМДТ27Б7ГВ1В представляет собой практичное решение для построения надежных разъемных соединений в технически ответственных электрических системах. Цилиндрическая конструкция, резьбовая фиксация, семиконтактная группа и блочное исполнение делают этот соединитель удобным для стационарной установки в составе аппаратуры и промышленного оборудования.
