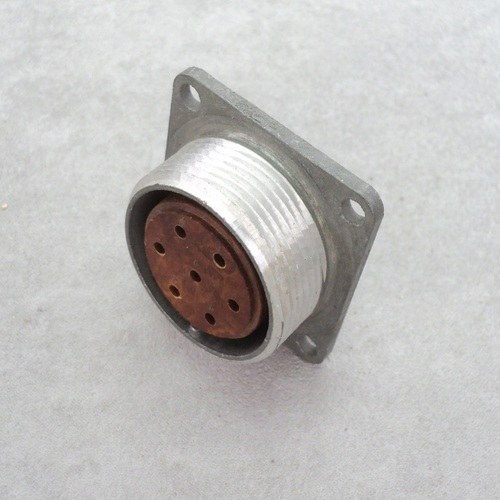

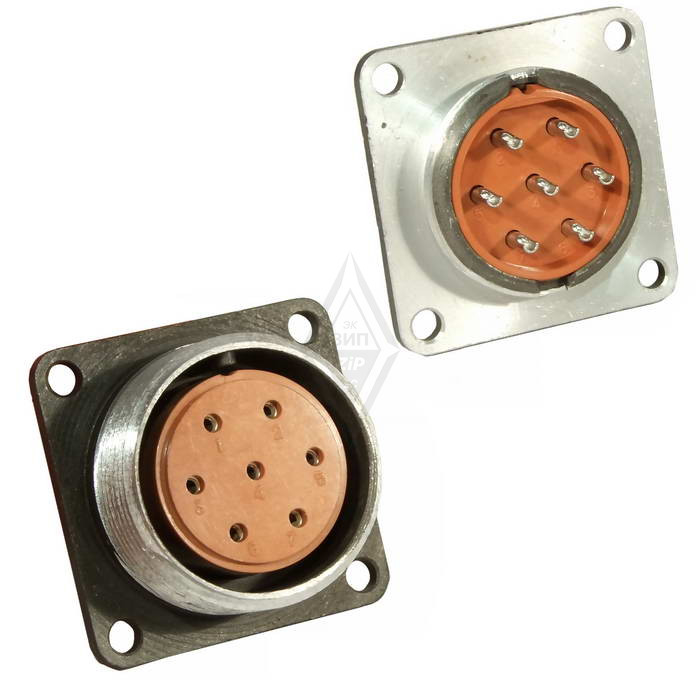

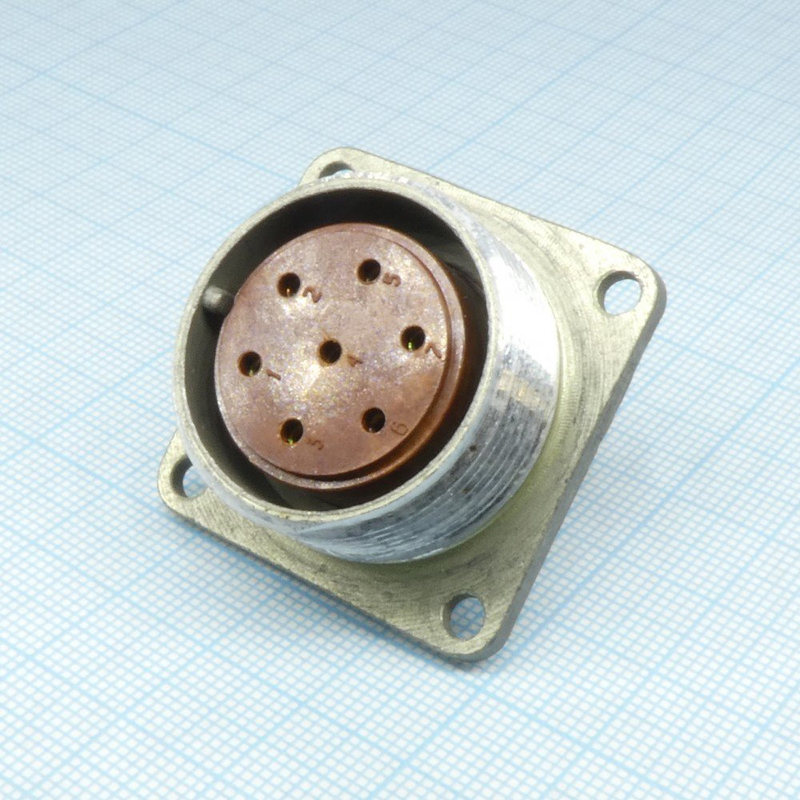

2РМДТ27Б7ГВ1В «5»

Цена:

2100 ₽

Технические характеристики

2РМДТ27Б7ГВ1В

2РМДТ27Б7ГВ1В — это разъём из серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он относится к негерметичным, всеклиматическим соединителям с блочным корпусом, используемым в приборных розетках или вилках.

Основные характеристики

Разъём имеет условный размер корпуса 27 мм и 7 контактов диаметром 1 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 50 А (суммарно до 260 А в зависимости от исполнения).

Рабочий диапазон температур — от -60 до +100 °С, сопротивление изоляции — не менее 1000–5000 МОм. Соединитель выдерживает 500 сочленений-расчленений, минимальная наработка — 5000 часов, срок сохраняемости — 15–25 лет.

Устойчивость к внешним факторам

Поддерживает вибрацию (1–5000 Гц с ускорением до 1000 м/с²), механические удары (до 5000 м/с²), пониженное давление (до 10⁻¹² мм рт. ст.) и влажность до 98% при +40 °С. Покрытие контактов — серебро или золото, монтаж — пайкой или объёмный.

Расшифровка обозначения

2РМДТ — тип (негерметичный тропикоустойчивый); 27 — размер корпуса; Б — блочный; 7 — число контактов; Г — экранированный; В — серебро; 1 — теплостойкость +100 °С; В — всеклиматическое исполнение.

Описание

Назначение и область применения

2РМДТ27Б7ГВ1В «5» — разъём из серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к негерметичным всеклиматическим соединителям с блочным корпусом и применяется в качестве приборных розеток или вилок.

Соединители этой серии используются там, где требуется стойкость к вибрации, ударам, пониженному давлению и повышенной влажности, а также работа в широком диапазоне температур. Монтаж выполняется пайкой или объёмным способом.

Основные технические характеристики

Условный размер корпуса — 27 миллиметров.
Число контактов — 7, диаметр каждого контакта — 1 миллиметр.
Максимальное рабочее напряжение — от 560 до 700 вольт.
Токовая нагрузка на контакт — до 50 ампер, суммарно до 260 ампер в зависимости от исполнения.
Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
Сопротивление изоляции — не менее 1000–5000 мегаом.
Ресурс — 500 сочленений-расчленений.
Минимальная наработка — 5000 часов.
Срок сохраняемости — от 15 до 25 лет.
Покрытие контактов — серебро или золото.

Расшифровка обозначения

2РМДТ — тип изделия, негерметичный тропикоустойчивый соединитель. 27 — размер корпуса. Б — блочное исполнение. 7 — число контактов. Г — экранированный. В — покрытие контактов серебро. 1 — теплостойкость плюс 100 градусов Цельсия. В — всеклиматическое исполнение.

Стойкость к внешним воздействующим факторам

Разъём сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 герц с ускорением до 1000 метров на секунду в квадрате. Конструкция выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате.

Отдельно нормируется работа при пониженном атмосферном давлении — вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба. Влажность до 98 процентов при температуре плюс 40 градусов Цельсия также входит в число подтверждённых условий эксплуатации.

Совокупность этих параметров определяет всеклиматическое исполнение: изделие пригодно для эксплуатации в тяжёлых климатических зонах, включая тропические условия.

Приёмка

Товар поставляется с приёмкой «5». Данное исполнение фиксируется в характеристиках позиции артикула 2329 категории 2РМД.
