Назначение

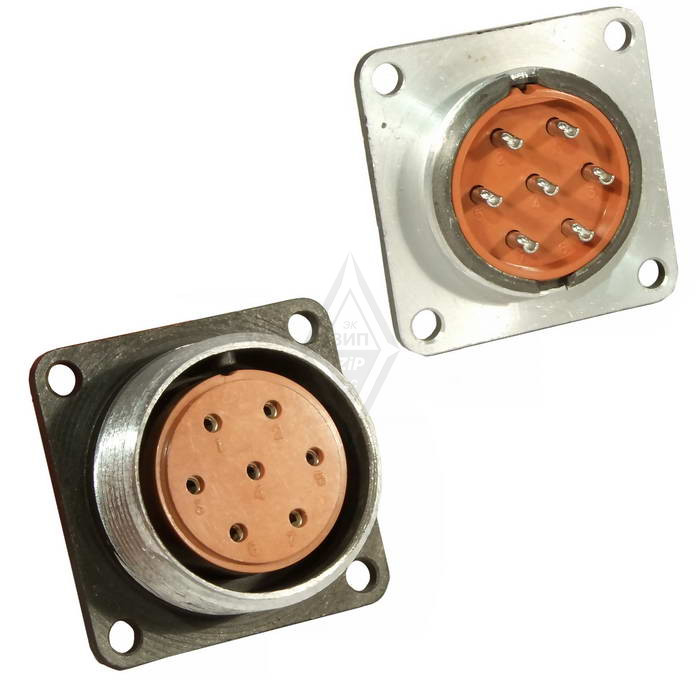

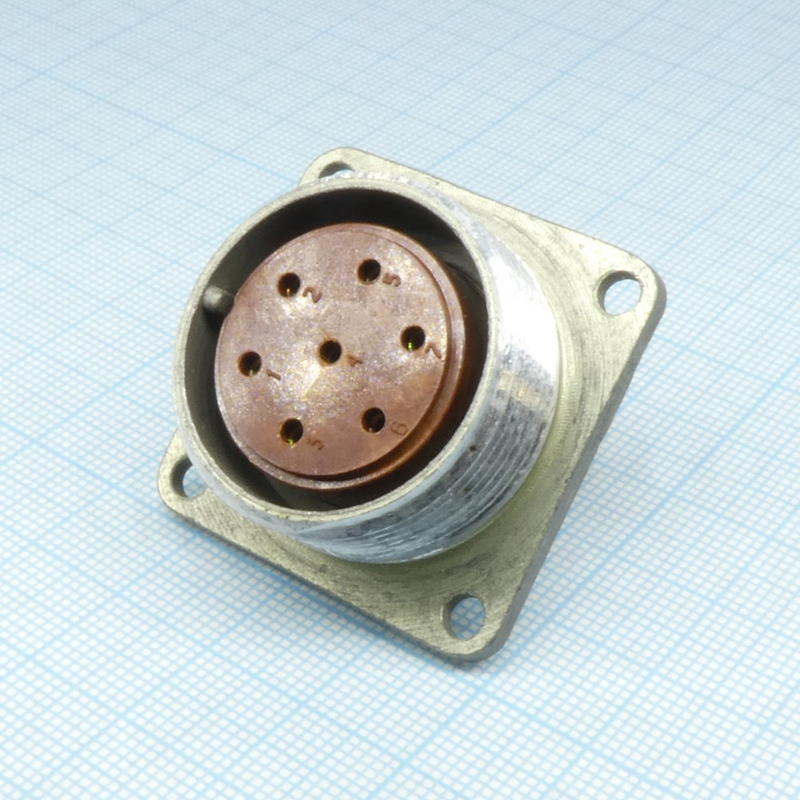

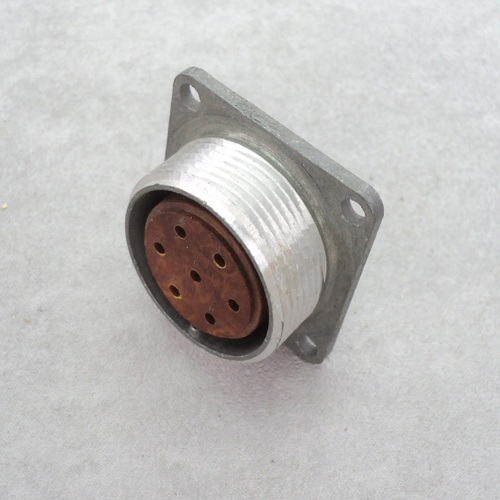

2РМДТ27Б7Г5В1В — это блочная розетка цилиндрического низкочастотного соединителя производства АО «Завод Элекон» (Казань), соответствующая нормам ГЕ0.364.126 ТУ. Данный соединитель предназначен для работы в электрических цепях постоянного и переменного тока в аппаратуре специального и общего назначения. Блочная конструкция позволяет устанавливать розетку непосредственно на панель или шасси, обеспечивая надёжное соединение с ответной частью.

Подтверждённые технические особенности

Соединитель имеет 7 контактов диаметром 1,5 мм. Максимальное рабочее напряжение составляет 700 В, а ток на контакт — до 12 А, при этом суммарная токовая нагрузка на разъём достигает 70 А. Материал корпуса — алюминиевый сплав с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни с серебряным покрытием и являются извлекаемыми.

Габаритные размеры соединителя составляют 36 на 36 на 25 мм. Монтаж на панель производится пайкой, установочные отверстия имеют диаметр 3,4 мм с расстоянием 29 мм между ними. Соединение частей — резьбовое, предусмотрена одношпоночная поляризация, исключающая неправильное сочленение.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — В2.1.

Устойчивость к внешним воздействиям

Изделие выдерживает следующие нагрузки:

• вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• акустические шумы уровнем 170 дБ с ускорением до 200 g;
• удары с ускорением до 500 g.

Сопротивление изоляции составляет не менее 5000 МОм.

Ресурс и применение

Ресурс соединителя — 500 сочленений-расчленений. Наработка составляет от 1000 до 175 000 часов, срок хранения — 15 лет.

Благодаря совокупности характеристик — стойкости к вибрации, ударам и широкому температурному диапазону — 2РМДТ27Б7Г5В1В применяется в электрических цепях постоянного и переменного тока в аппаратуре специального и общего назначения. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильность подключения, что важно для ответственных узлов. Извлекаемые контакты упрощают монтаж и обслуживание.

Комплектация и страна производства

• Производитель: АО «Завод Элекон», Казань, Россия.
• Соответствие: ГЕ0.364.126 ТУ.
• Артикул: 50048.
• Категория: 2РМД.
