Назначение разъема 2РМДТ27Б7Г5В1В

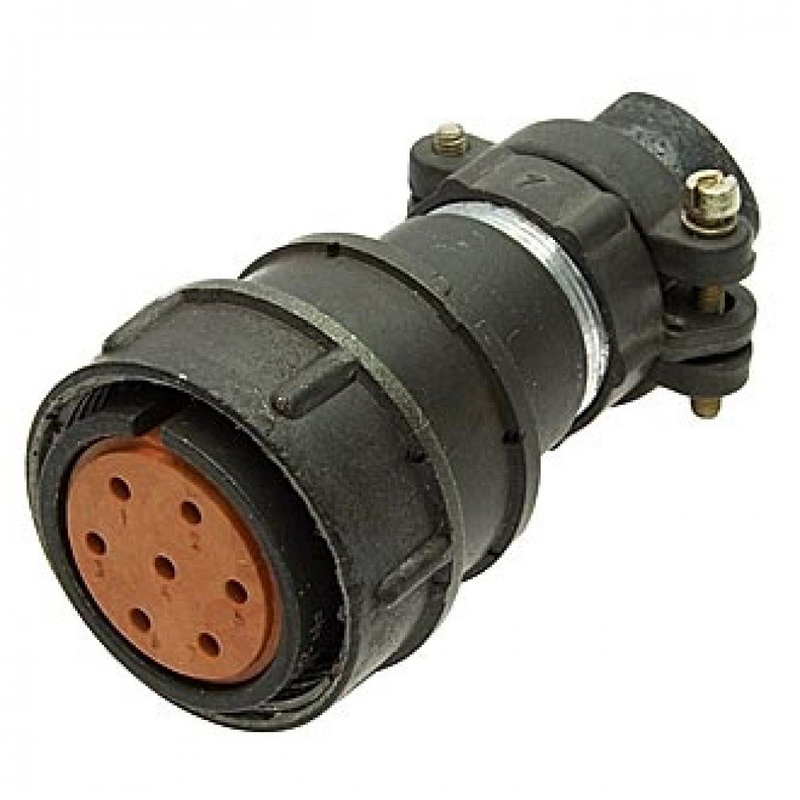

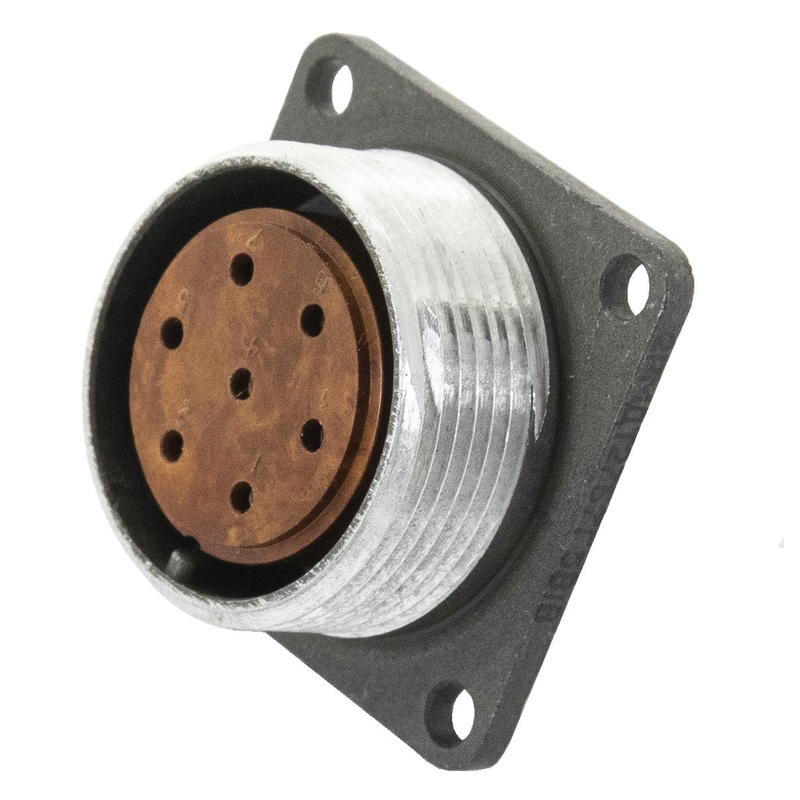

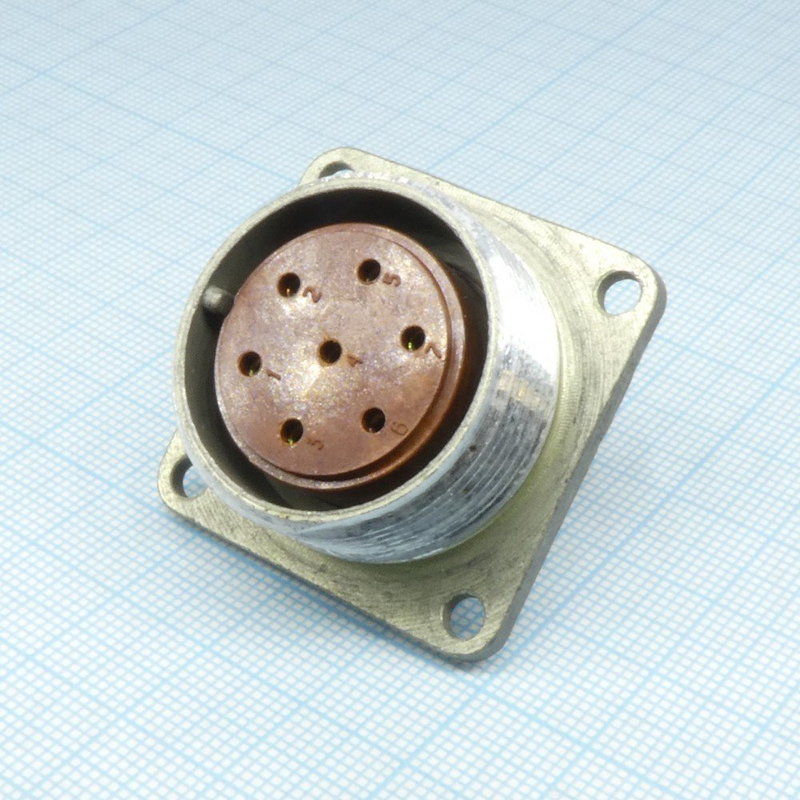

2РМДТ27Б7Г5В1В — это блочная розетка цилиндрического низкочастотного соединителя, выпускаемая АО «Завод Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в аппаратуре специального назначения. Блочное исполнение означает, что розетка монтируется непосредственно на панель или корпус прибора, а ответная часть соединяется с ней посредством резьбовой фиксации.

Разъем относится к категории низкочастотных цилиндрических соединителей серии 2РМДТ и применяется там, где требуется надежное механическое и электрическое соединение при воздействии интенсивных эксплуатационных нагрузок.

Подтвержденные технические характеристики

• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Максимальное рабочее напряжение — 700 В.
• Максимальный ток на контакт — до 12 А, суммарно на разъем — до 70 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Тип соединения — резьбовое, поляризация одношпоночная.
• Способ монтажа — панельный, пайка.
• Материал корпуса — алюминиевый сплав с оксидированием, серый цвет.
• Материал изолятора — карболит, коричневый цвет.
• Габаритные размеры — 36 на 36 на 25 мм.
• Масса — около 26 г.

Условия эксплуатации и ресурс

Разъем 2РМДТ27Б7Г5В1В работоспособен в интервале температур от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия и при атмосферном давлении от 10 в минус пятой степени до 300 кПа.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустические шумы уровнем до 170 дБ и механические удары с ускорением до 500 g. Ресурс составляет 500 сочленений-расчленений, а наработка на отказ достигает 175 000 часов при температуре 80 градусов Цельсия.

Область применения

Благодаря сочетанию резьбового соединения, одношпоночной поляризации и стойкости к вибрации, ударам и широкому температурному диапазону, розетка 2РМДТ27Б7Г5В1В применяется в бортовой и наземной аппаратуре специального назначения, в системах, где требуется стабильная передача постоянного и переменного тока с высокими значениями токовой нагрузки.

Монтаж пайкой на панель обеспечивает жесткое механическое крепление и надежный электрический контакт в составе ответного блока соединителя.

Артикул изделия — 50046. Категория — 2РМД. Производитель — АО «Завод Элекон».
