Назначение соединителя

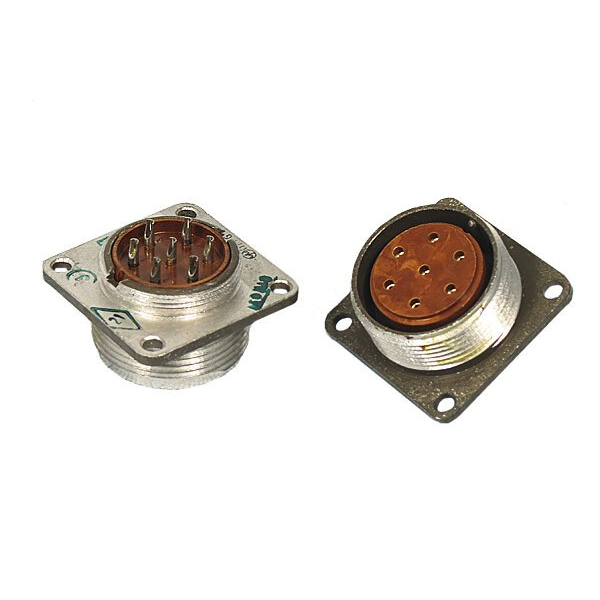

2РМДТ27Б7Г5В1В «5» — цилиндрический низкочастотный негерметичный электрический соединитель российского производства, выполненный в виде блочной розетки. Изделие предназначено для ручного соединения и разъединения электрических цепей в составе радиоэлектронной аппаратуры и приборов. Розетка относится к типу 2РМДТ цилиндрического ряда и применяется там, где требуется компактное разъёмное соединение с надёжной фиксацией и возможностью многократного сочленения.

Вид сочленения — резьбовой, что обеспечивает механическую фиксацию ответной части и устойчивость контакта к вибрационным нагрузкам. Монтаж выполняется объёмной пайкой проводников к контактам розетки.

Расшифровка обозначения

Маркировка изделия содержит сведения о его конструкции и параметрах:

• 2РМДТ — тип соединителя цилиндрического ряда;
• 27 — условный размер корпуса (посадочный диаметр);
• Б — блочная розетка;
• 7 — число контактов;
• Г — диаметр контактов 5 мм;
• 5 — шаг контактов;
• В — покрытие контактов серебром;
• 1 — теплостойкость до плюс 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на ток до 12 А на контакт и суммарно до 70 А. Электрическая прочность изоляции составляет 2300 В. Ёмкость между контактами не превышает 6 пФ, сопротивление изоляции — не менее 5000 МОм. Минимальная наработка изделия — 5000 часов, масса — до 29,5 г.

Приёмка изделия — «5», что подтверждает его соответствие требованиям приёмки данного вида. Год выпуска — 2001, месяц — май.

Условия эксплуатации

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², механический удар до 5000 м/с² длительностью от 0,1 до 2 мс и линейные нагрузки до 2000 м/с². Всеклиматическое исполнение обеспечивает работоспособность в различных климатических условиях, а теплостойкость до плюс 100 градусов Цельсия позволяет применять розетку в аппаратуре, подверженной нагреву.

Область применения

Розетка применяется в качестве разъёмного соединения в блоках и приборах радиоэлектронной аппаратуры, где требуется передача электрических сигналов и питания при числе контактов, равном семи, и повышенных требованиях к стойкости к вибрации и ударам. Резьбовой вид сочленения делает её удобной для стационарных и подвижных установок, а негерметичное исполнение определяет условия её использования — внутри защищённых корпусов и блоков.

Перед монтажом следует учитывать посадочный размер корпуса 27, диаметр контактов 5 мм и шаг контактов 5, чтобы обеспечить совместимость с ответной частью соединителя.
