Назначение соединителя 2РМДТ27Б7Г5В1В «5»

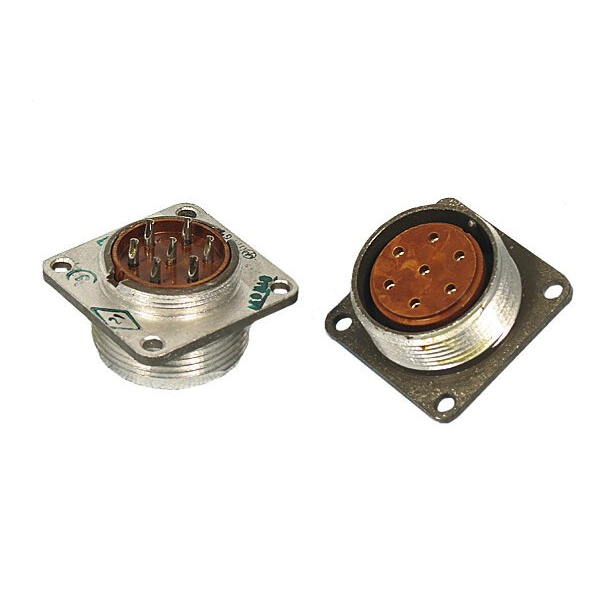

2РМДТ27Б7Г5В1В «5» — цилиндрический низкочастотный негерметичный соединитель приборного типа, предназначенный для ручного соединения и разъединения электрических цепей. Изделие относится к категории 2РМД и применяется в промышленных и технических системах, в том числе в оборудовании отопления, вентиляции и кондиционирования (HVAC), а также в холодильной технике.

Конструкция представляет собой приборную розетку с резьбовым сочленением, рассчитанную на внутренний объёмный монтаж. Подключение проводников выполняется пайкой, что обеспечивает стабильный электрический контакт при эксплуатации в различных климатических условиях.

Расшифровка обозначения

Маркировка изделия построена по отраслевой системе обозначений и содержит сведения о типе, размере корпуса, числе и диаметре контактов, покрытии и условиях эксплуатации.

• 2РМДТ — тип соединителя: цилиндрический, низкочастотный.
• 27 — условный размер корпуса, посадочный диаметр 27 мм.
• Б — приборный вид корпуса для внутреннего объёмного монтажа.
• 7 — количество контактов, 7 штук.
• Г — исполнение розетки.
• 5 — все контакты диаметром 1,5 мм.
• В — покрытие контактов серебром.
• 1 — теплостойкость до плюс 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Дополнительно в обозначении товара указана приёмка «5», а в характеристиках приведён год выпуска — 91.

Технические характеристики

Соединитель рассчитан на токовую нагрузку до 12 А на одиночный контакт и до 70 А суммарно. Максимальное рабочее напряжение составляет 700 В, максимальное испытательное напряжение — 2300 В. Сопротивление изоляции — не менее 5000 МОм.

• Диаметр контактов — 1,5 мм.
• Усилие расчленения — не менее 65,6 Н.
• Масса изделия — до 29,5 г.
• Минимальная наработка — 5000 часов.
• Ёмкость между контактами — до 6 пФ.

Указанные параметры подтверждают пригодность розетки для цепей с повышенными требованиями к электрической прочности и стабильности контактного соединения.

Условия эксплуатации и применение

Изделие в всеклиматическом исполнении сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², при механических ударах с ускорением до 5000 м/с² и при линейных нагрузках до 2000 м/с². Теплостойкость исполнения — до плюс 100 градусов Цельсия.

Розетка применяется в приборах и системах с повышенными требованиями к надёжности: в промышленном оборудовании, в системах HVAC и в холодильной технике. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части, а пайка проводников — долговечное электрическое соединение. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная защита от проникновения влаги и пыли.
