Назначение и общее описание

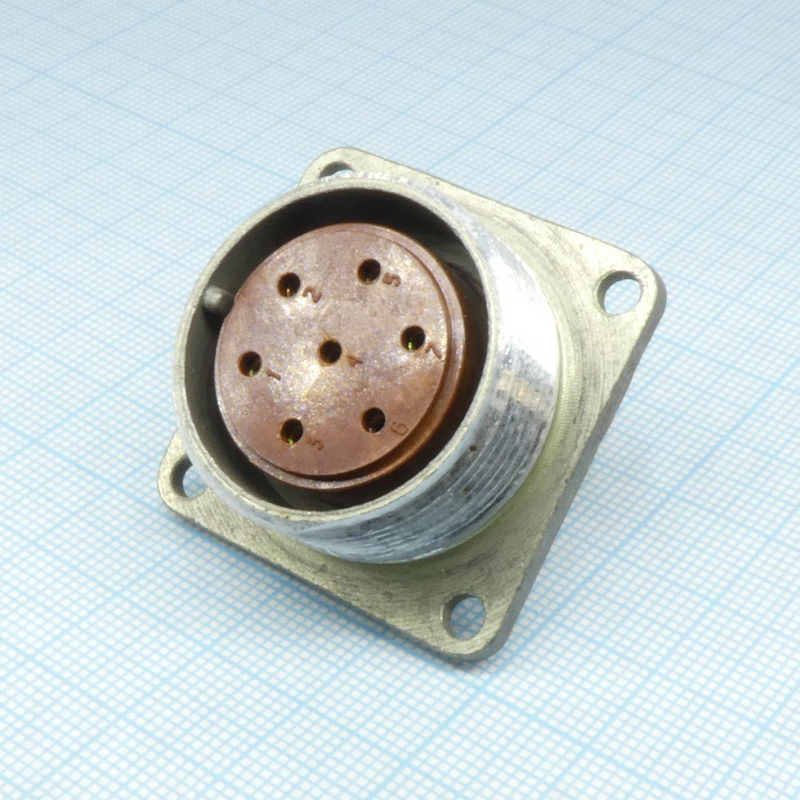

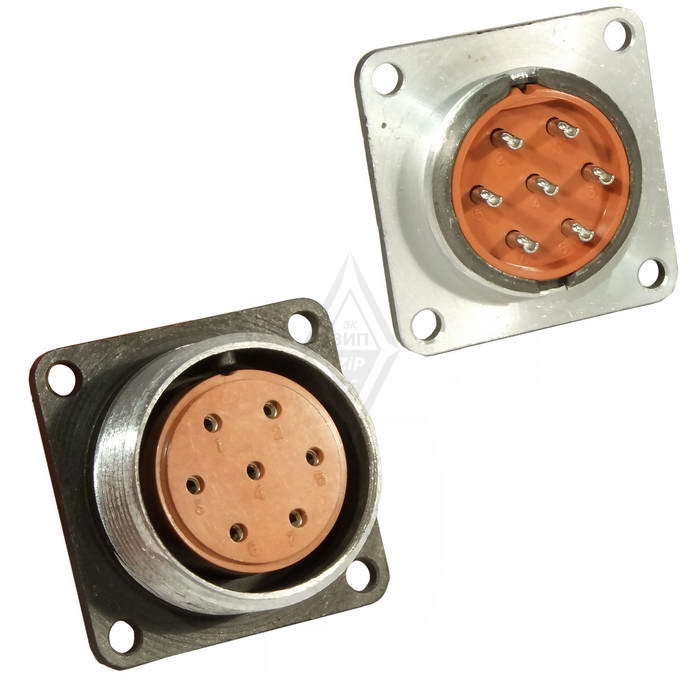

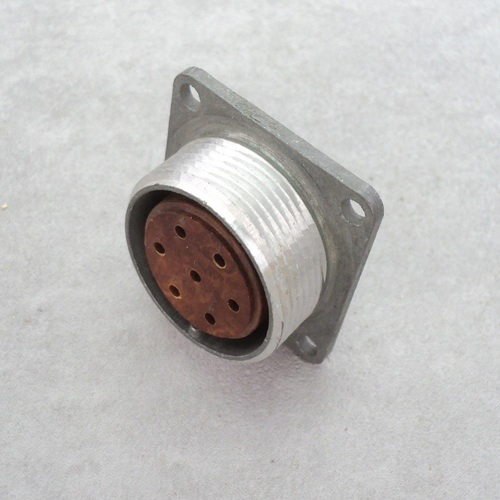

2РМДТ27Б7Г5В1В — блочная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для электрического сочленения цепей в составе разъёмного соединения и устанавливается на панель. Модель выпускалась в разные годы, включая период до 2026 года, в частности в 1976–1991 годах, а также в 2010 и 2012 годах. Конкретные данные по производству именно этой позиции в каталоге не указаны, поэтому сведения о дате выпуска отдельного экземпляра следует уточнять по маркировке.

Артикул позиции — 2326, категория — 2РМД. Производитель в данных о товаре не указан. Год в характеристиках каталога — 2026.

Конструкция и материалы

Соединитель имеет 7 контактов диаметром 1,5 мм. Сочленение резьбовое, что обеспечивает механическую фиксацию ответных частей. Корпус выполнен из алюминиевого сплава с оксидированием, цвет корпуса — серый. Изолятор изготовлен из карболита, цвет изолятора — коричневый. Монтаж производится на панель пайкой.

Габаритные размеры изделия составляют 36 на 36 на 25 мм. Перечисленные материалы и способ монтажа определяют область установки: розетка блочного типа рассчитана на закрепление в панели аппаратуры с последующей пайкой выводов.

Технические характеристики

Электрические параметры

• Рабочее напряжение — до 700 В.
• Ток на контакт — до 12 А.
• Ток на разъём — до 70 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — 5000 МОм.

Механические и климатические параметры

• Климатическое исполнение — В2.1.
• Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс — 500 сочленений.
• Синусоидальная вибрация — диапазон от 1 до 5000 Гц при ускорении 50 g.
• Акустические шумы — до 170 dB при 200 g.
• Механические удары — до 500 g.

Нормативная база

Изделие соответствует нормам ГЕ0.364.126 ТУ. Указанные технические условия охватывают совокупность электрических, механических и климатических требований, перечисленных выше. Соответствие этим нормам подтверждает пригодность розетки для эксплуатации в жёстких условиях вибрационных, ударных и акустических нагрузок в пределах установленных значений.

Применение

Конкретное применение в предоставленных данных не указано. Из назначения изделия следует, что 2РМДТ27Б7Г5В1В применяется как блочная розетка цилиндрического низкочастотного соединителя — то есть в составе разъёмного электрического соединения, монтируемого на панели. Решение о применимости в конкретном устройстве принимается исходя из перечисленных параметров: числа и диаметра контактов, рабочего напряжения, тока на контакт и на разъём, климатического исполнения В2.1 и допустимых механических нагрузок.

Перед установкой следует сопоставить фактические условия эксплуатации с указанными значениями: температурным интервалом, уровнями вибрации, ударов и акустических шумов, а также требуемым числом сочленений. Монтаж выполняется пайкой на панель; резьбовое сочленение обеспечивает механическую фиксацию соединения.
