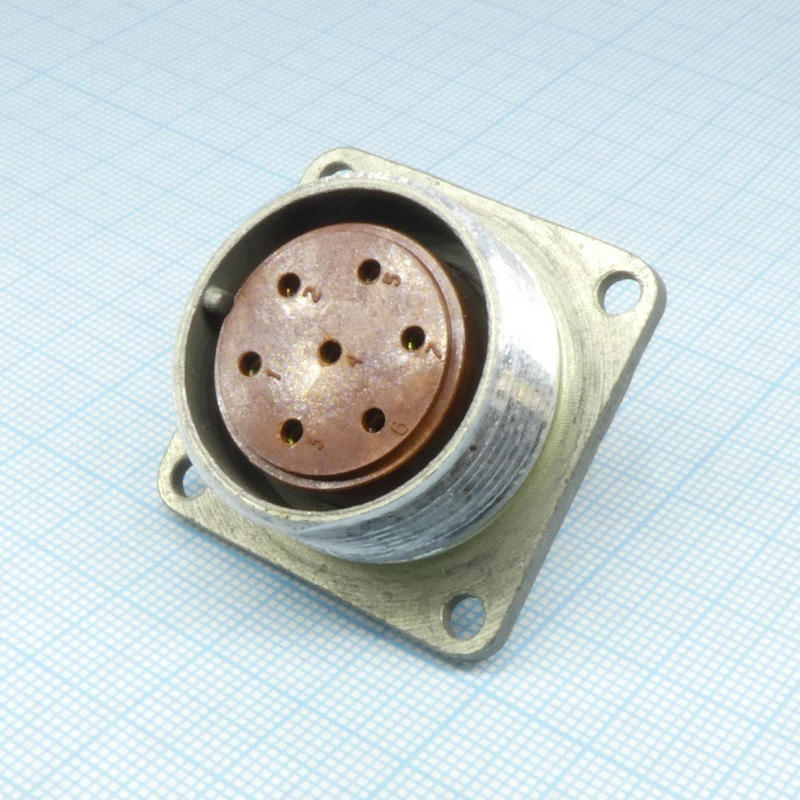

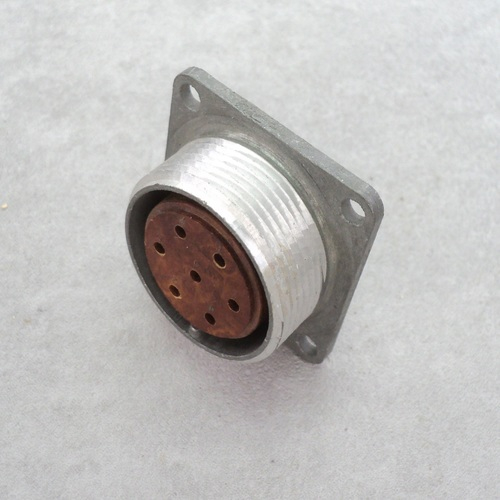

Назначение соединителя 2РМДТ27Б7Г5В1В

Соединитель 2РМДТ27Б7Г5В1В представляет собой цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для коммутации цепей постоянного и переменного тока. Изделие относится к серии 2РМДТ — приборным соединителям с резьбовым сочленением, которые нашли широкое применение в тех случаях, когда требуется надёжное электрическое соединение при сохранении возможности быстрой замены или отключения отдельных узлов и блоков.

Главная задача данного соединителя — обеспечение стабильного контакта между ответными частями при работе в условиях вибрации, ударов и значительных перепадов температуры. Конструкция не предусматривает полной герметизации, поэтому изделие применяется в закрытых корпусах, приборных отсеках и монтажных шкафах, где отсутствует прямое воздействие влаги и агрессивных сред.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие маркировке 2РМДТ27Б7Г5В1В и конструктивным признакам серии. Эти параметры определяют электрические и эксплуатационные возможности соединителя.

• Серия: 2РМДТ, цилиндрический низкочастотный негерметичный соединитель.
• Условный размер корпуса: 27.
• Вид корпуса: Б — приборный вариант исполнения.
• Количество контактов: 7, диаметр контактов соответствует группе Г (ориентировочно от 1,0 до 1,5 мм).
• Метод сочленения: резьбовое соединение с одношпоночной поляризацией, что исключает неправильную стыковку ответных частей.
• Рабочий ток: до 10 А на контакт.
• Напряжение: до 560–700 В, рабочая частота — до 3 МГц.
• Материал контактов: латунь с серебряным покрытием, контакты извлекаемые.
• Климатическое исполнение: В.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации: диапазон от 1 до 5000 Гц при ускорении до 50 g.
• Ударные нагрузки: до 500 g.
• Ресурс: не менее 500 сочленений.

Перечисленные значения подтверждаются конструктивными особенностями серии 2РМДТ и типовыми испытательными режимами, применяемыми к разъёмам данного класса.
