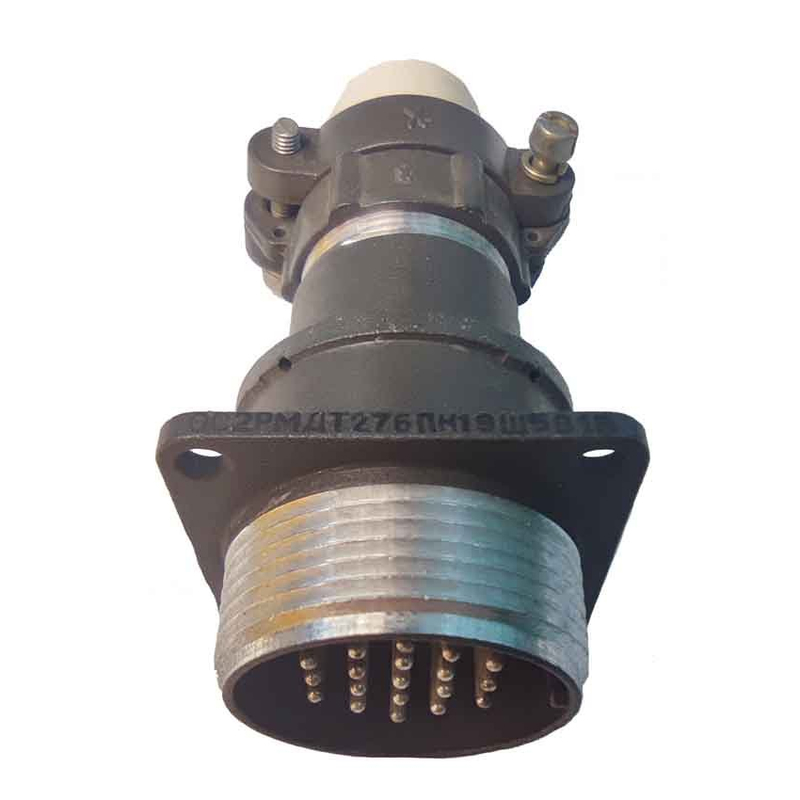

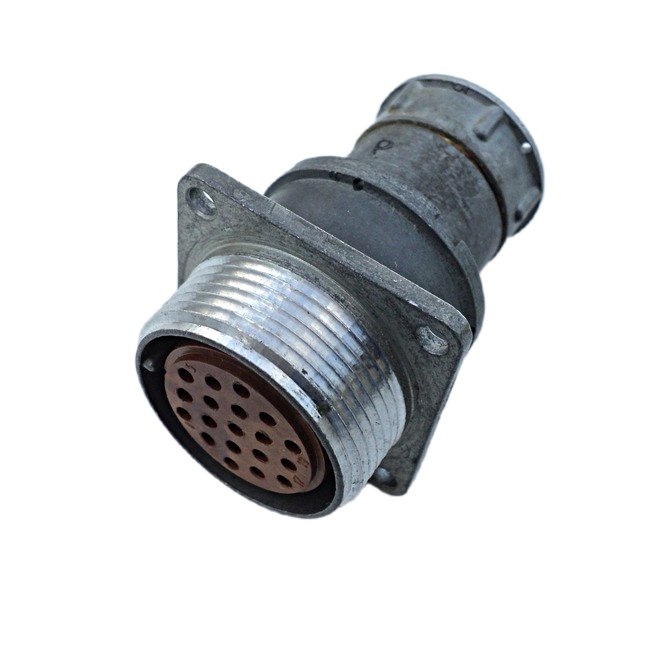

2РМДТ27Б19ШВ1В «5» Элекон

Цена:

1850 ₽

Производитель: Элекон

Технические характеристики

Разъем 2РМДТ27Б19ШВ1В «5» — это цилиндрический низкочастотный электрический соединитель, выпускаемый АО «Завод Элекон» (обозначение «5» относится к типу контактов и схеме их разводки).

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока (частотой до нескольких МГц) в радиоэлектронной и промышленной аппаратуре.
Это негерметичный, всеклиматический цилиндрический разъем с резьбовым соединением корпусов, рассчитанный на многократные сочленения и применение в условиях широкого диапазона температур.

По маркировке «27Б» следует, что это приборный корпус (тип Б), «19» — количество контактов, а «Ш» указывает на соответствующее типовое исполнение контактной части.
Контакты, как правило, имеют серебряное покрытие (буква «В» в маркировке), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Исполнение «В» означает всеклиматическое заводское исполнение, разрешающее эксплуатацию в различных климатических условиях, включая широкий диапазон температур и влажности.
Рабочий диапазон температур окружающей среды обычно варьируется от примерно −60 до +100 °C, а кратковременные перегревы могут достигать более высоких значений (до 150 °C в режиме перегрева).

Максимальное рабочее напряжение для подобных разъемов серии 2РМДТ составляет порядка 560 В, при максимальной токовой нагрузке на один контакт до 7 А.
Соединитель рассчитан на многократные коммутации (не менее 500–1000 циклов сочленения–размыкания) и выдерживает значительные вибрационные и ударные нагрузки, что типично для тропико‑ и виброустойчивых соединителей.

Описание

Назначение соединителя

Разъем 2РМДТ27Б19ШВ1В «5» представляет собой цилиндрический низкочастотный электрический соединитель, выпускаемый АО «Завод Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до нескольких МГц в составе радиоэлектронной и промышленной аппаратуры. Соединитель применяется там, где требуется надежное многократное электрическое соединение при воздействии вибраций, ударных нагрузок и широкого диапазона климатических факторов.

Обозначение «5» в наименовании относится к типу контактов и схеме их разводки, что определяет конкретное исполнение контактной части изделия.

Расшифровка маркировки и конструктивные особенности

Маркировка разъема содержит ряд буквенно-цифровых обозначений, каждое из которых указывает на определенную характеристику изделия.

27Б — приборный корпус типа Б, предназначенный для установки на аппаратуре и приборах.
19 — количество контактов в соединителе.
Ш — типовое исполнение контактной части (штепсельная часть).
В — всеклиматическое заводское исполнение, а также указание на серебряное покрытие контактов.
1В — уточняющие элементы конструктивного исполнения контактной части.

Соединитель имеет резьбовое соединение корпусов, что обеспечивает механическую фиксацию и надежный электрический контакт при многократных сочленениях и разъединениях. Корпус негерметичный, однако изделие относится к всеклиматическому исполнению, что допускает его эксплуатацию в различных климатических условиях.

Контактная система

Контакты разъема имеют серебряное покрытие, обозначенное буквой «В» в маркировке. Серебряное покрытие обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость, что важно для стабильной работы электрических цепей на протяжении всего срока службы изделия. Конструкция контактной части рассчитана на многократные коммутации.

Технические характеристики и условия эксплуатации

Разъем серии 2РМДТ рассчитан на эксплуатацию в жестких условиях, характерных для тропико- и виброустойчивых соединителей.

Рабочий диапазон температур окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
Кратковременные перегревы: до 150 градусов Цельсия в режиме перегрева.
Максимальное рабочее напряжение: порядка 560 вольт.
Максимальная токовая нагрузка на один контакт: до 7 ампер.
Количество циклов сочленения и разъединения: не менее 500–1000.
Устойчивость к значительным вибрационным и ударным нагрузкам.

Указанные параметры подтверждают пригодность соединителя для применения в ответственных узлах радиоэлектронной и промышленной аппаратуры, где требуется стабильность электрических соединений при воздействии внешних дестабилизирующих факторов.

Область применения

Благодаря сочетанию всеклиматического исполнения, серебряного покрытия контактов и устойчивости к механическим нагрузкам, разъем 2РМДТ27Б19ШВ1В «5» находит применение в радиоэлектронной аппаратуре, промышленном оборудовании и других технических системах, эксплуатируемых в широком диапазоне температур и влажности. Изделие подходит для цепей постоянного и переменного тока частотой до нескольких МГц.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества и позволяет использовать его в составе аппаратуры соответствующего класса ответственности.

Ключевые преимущества

Всеклиматическое исполнение, допускающее эксплуатацию в различных климатических зонах.
Серебряное покрытие контактов для низкого переходного сопротивления.
Резьбовое соединение корпусов, обеспечивающее надежную фиксацию.
Стойкость к вибрационным и ударным нагрузкам.
Ресурс не менее 500–1000 циклов сочленения и разъединения.
