Назначение

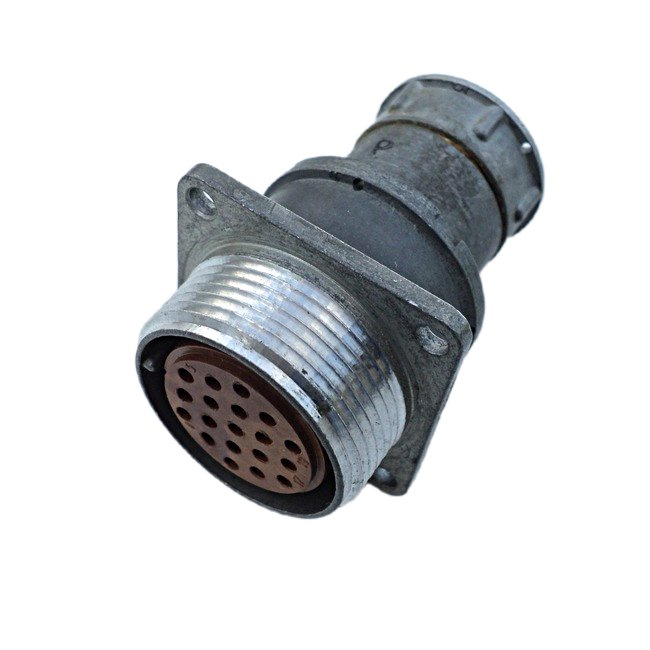

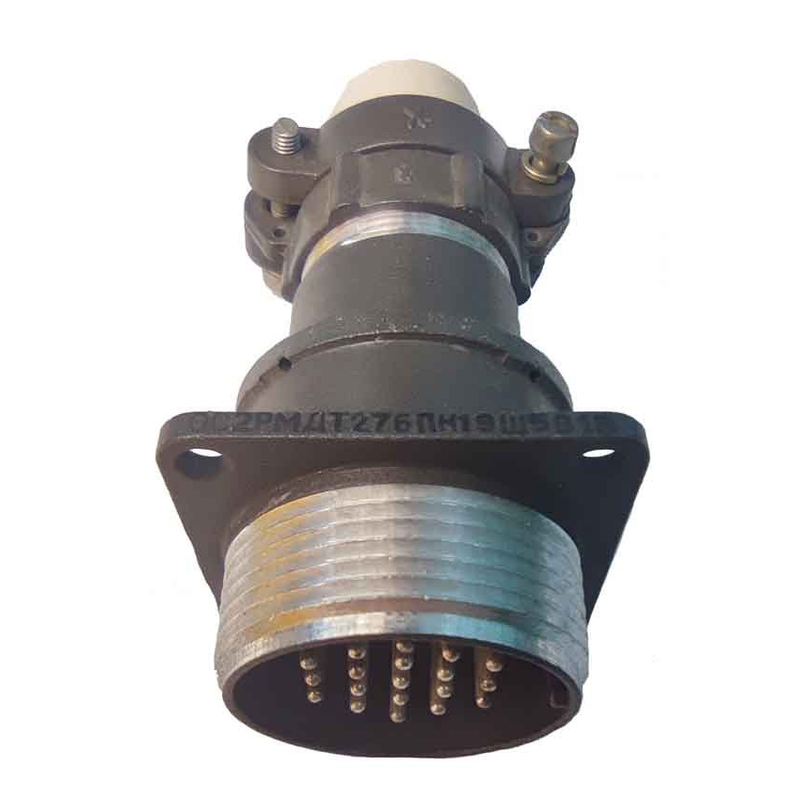

2РМДТ27Б19ШВ1В «5» — цилиндрический многоштыревой приборный разъём серии 2РМДТ, используемый для соединения электрических цепей в аппаратуре общего и специального назначения. Изделие относится к категории 2РМД, артикул 2319. Производитель в карточке товара не указан.

Конструктивно это приборная вилка панельного типа негерметичного исполнения. Крепление выполняется на панель или шасси по фланцу с посадочным диаметром 27 мм.

Конструктивные особенности

• Серия 2РМДТ — теплостойкое исполнение с допустимой рабочей температурой корпуса до 100 °C; контакты допускают больший перегрев, предельный климатический диапазон указан ниже.
• Обозначение «Ш» — штыревые контакты, то есть вилка.
• Обозначение «В1В» — вариант конструктивного исполнения и покрытия.
• Количество контактов — 19, диаметр контакта — 1,5 мм.
• Контакты извлекаемые: при необходимости они заменяются с помощью специального инструмента, обжимом и выпрессовкой.
• Сечение подсоединяемого провода — до 1 мм².
• Присоединение проводов — опрессовка или пайка в зависимости от конкретного исполнения контактов; у 2РМДТ чаще применяется опрессовка.
• Корпус выполняется из теплостойкого диэлектрического материала с металлическими или комбинированными элементами крепления.
• Цифра «5» в кавычках в названии обычно указывает на ключ, то есть код ориентации (вариант поляризации).

Ключ ориентации обеспечивает несовместимость с разъёмами такой же группы, но другого назначения. Это позволяет избежать ошибочного сочленения при наличии нескольких однотипных соединений в одной системе.

Электрические параметры

• Максимальный ток на один контакт — до 7 А.
• Суммарная токовая нагрузка на весь разъём — до 110 А.
• Рабочее (номинальное) напряжение переменного и постоянного тока — до 560 В.
• Переходное сопротивление одного контакта — не более 0,0025 Ом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Диапазон рабочих температур с учётом перегрева контактов — от −60 °C до +180 °C.

Стойкость к механическим нагрузкам

Вибрация синусоидальная: диапазон частот 1…5000 Гц, ускорение до 490 м/с². Ускорение одиночного удара — до 5000 м/с², многократного удара — до 1000 м/с². Линейное ускорение — до 2000 м/с². Такие параметры позволяют применять разъём в аппаратуре, подверженной вибрации и ударам: транспорт, техника, приборостроение.

Применение и совместимость

Для спаривания с 2РМДТ27Б19ШВ1В «5» используют розетку с ответным обозначением 2РМДТ27Б19Г5В1В, где буква «Г» обозначает гнездовые контакты. Она имеет те же электрические и механические характеристики и обеспечивает герметичность цепи в месте контакта, но сама по себе также относится к негерметичному исполнению корпуса.

Разъём востребован там, где требуется компактное многоштыревое соединение с извлекаемыми контактами и стойкостью к климатическим и механическим воздействиям: в приборостроении, транспортной технике и аппаратуре специального назначения.

В характеристиках VirtueMart приёмка указана как «5».
