Назначение разъёма

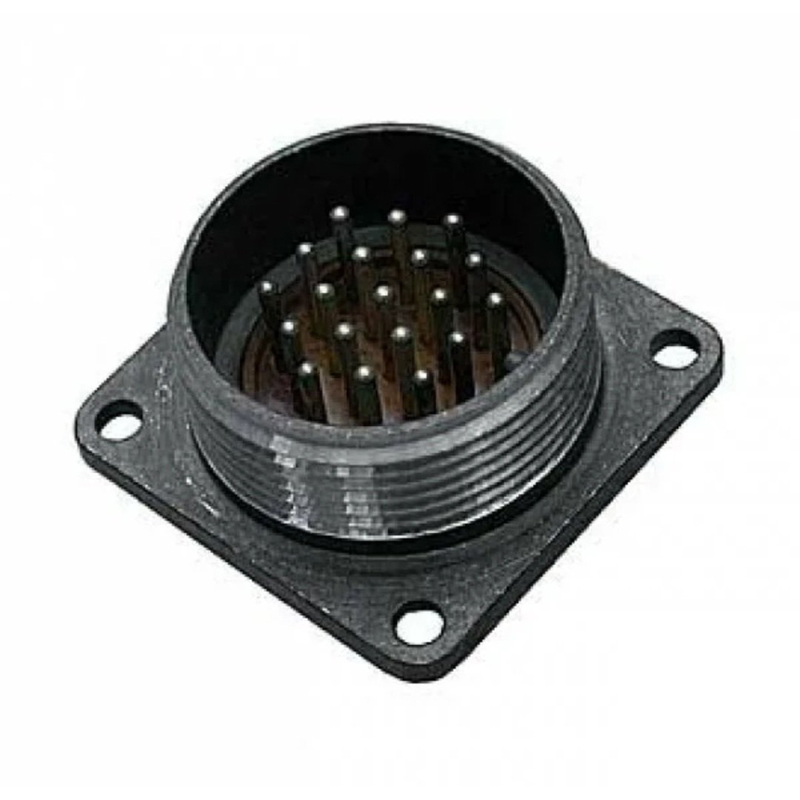

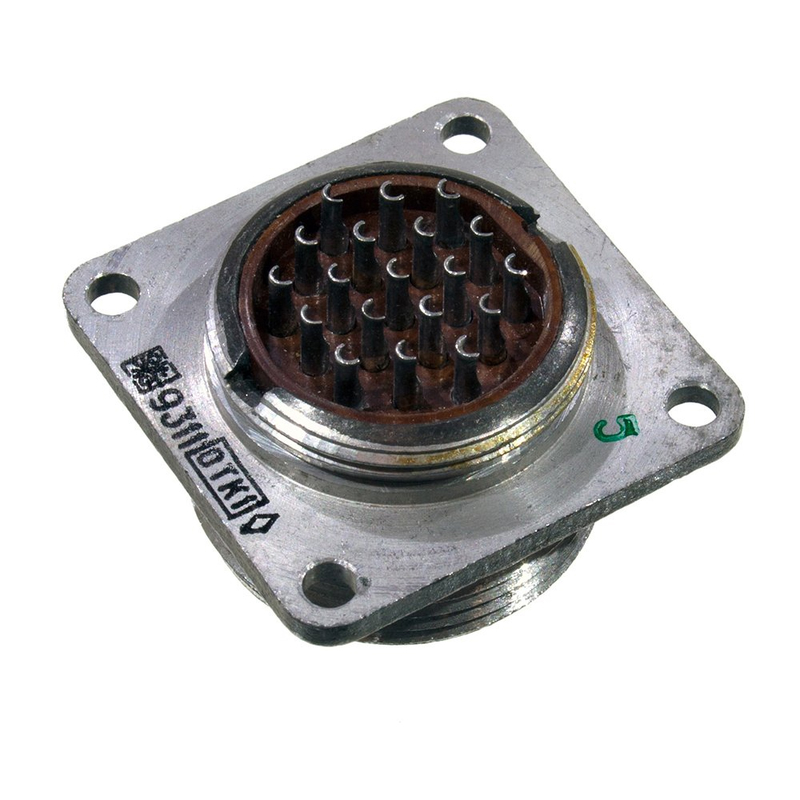

2РМД(Т)27Б19ШВ1В «5» представляет собой цилиндрический низкочастотный разъём серии 2РМД/2РМДТ с резьбовым соединением. Изделие предназначено для соединения многожильных электрических цепей в аппаратуре общего и специального назначения. Блочный приборный корпус позволяет устанавливать разъём на панель или шасси оборудования, а вилочная часть служит для сочленения с ответной розеткой.

Разъём применяется в низкочастотных цепях, где требуется разъёмное соединение с надёжной фиксацией резьбой и защитой от неправильного совмещения контактов.

Расшифровка маркировки

Обозначение 2РМД(Т)27Б19ШВ1В содержит сведения о серии, габаритах, типе корпуса, числе контактов, виде части, покрытии и исполнении.

• 2РМД / 2РМДТ — серия цилиндрических низкочастотных разъёмов; 2РМД — обычное исполнение, 2РМДТ — теплостойкий вариант с теми же габаритами.
• 27 — посадочный диаметр корпуса 27 мм.
• Б — блочный приборный тип корпуса для крепления на панель или шасси.
• 19 — количество электрических контактов, 19 контактов.
• Ш — вилка, штепсельная часть.
• В — серебряное покрытие контактов.
• 1 — исполнение по теплостойкости, рабочая температура до 100 °С.
• Дополнительная «В» — вариант климатического или конструктивного исполнения, например для умеренного климата.

Дополнительное обозначение «5» указывает на приемку изделия.

Электрические параметры

Для разъёмов серии 2РМД/2РМДТ типоразмера 27 с 19 контактами характерны следующие справочные электрические характеристики.

• Рабочее напряжение: до 560 В постоянного или переменного тока.
• Диаметр контакта: примерно 1,5 мм.
• Максимальный ток на один контакт: около 7 А.
• Суммарная токовая нагрузка на соединитель: до порядка 100–110 А.
• Сопротивление контакта: не более примерно 2,5 мОм для контакта диаметром 1,5 мм.
• Сопротивление изоляции: обычно не менее 1000–5000 МОм в нормальных условиях, в зависимости от конкретного исполнения.

Механические и климатические характеристики

Конструкция рассчитана на эксплуатацию в широком диапазоне внешних условий.

• Диапазон рабочих температур: примерно от −60 до +100 °С; исполнение «1» по теплостойкости допускает нагрев до 100 °С.
• Минимальная наработка: порядка 1000–5000 часов в зависимости от паспорта исполнения.
• Количество циклов сочленения и расчленения: около 500.
• Срок сохраняемости: порядка 15–25 лет в зависимости от серии и документации.
• Виброустойчивость: синусоидальная вибрация до единиц–тысяч герц, ускорение до порядка 490 метров на секунду в квадрате.

Конструктивное исполнение и совместимость

Разъём выполнен в цилиндрическом корпусе с резьбовым соединением ответных частей. Одношпоночная поляризация корпусов исключает ошибочное совмещение при монтаже. Блочный приборный корпус, обозначенный буквой «Б», предназначен для установки на панель оборудования.

Вилка, обозначенная буквой «Ш», обычно сочленяется с ответной розеткой типа 2РМД(Т)27Б19Г… . Изделие имеет приемку «5».
