Назначение соединителя 2РМДТ27Б19Ш5В1В1

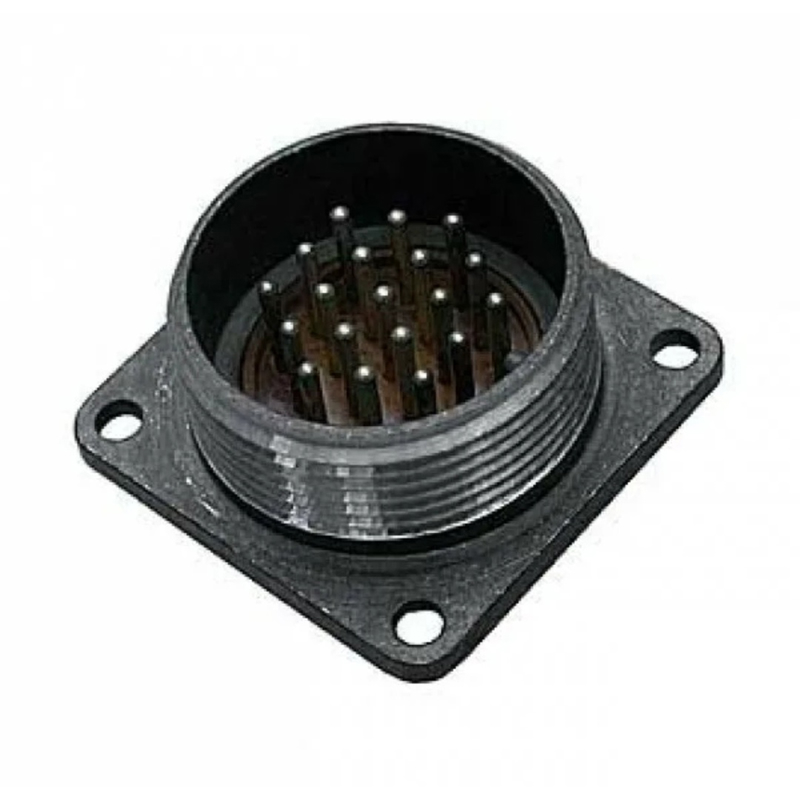

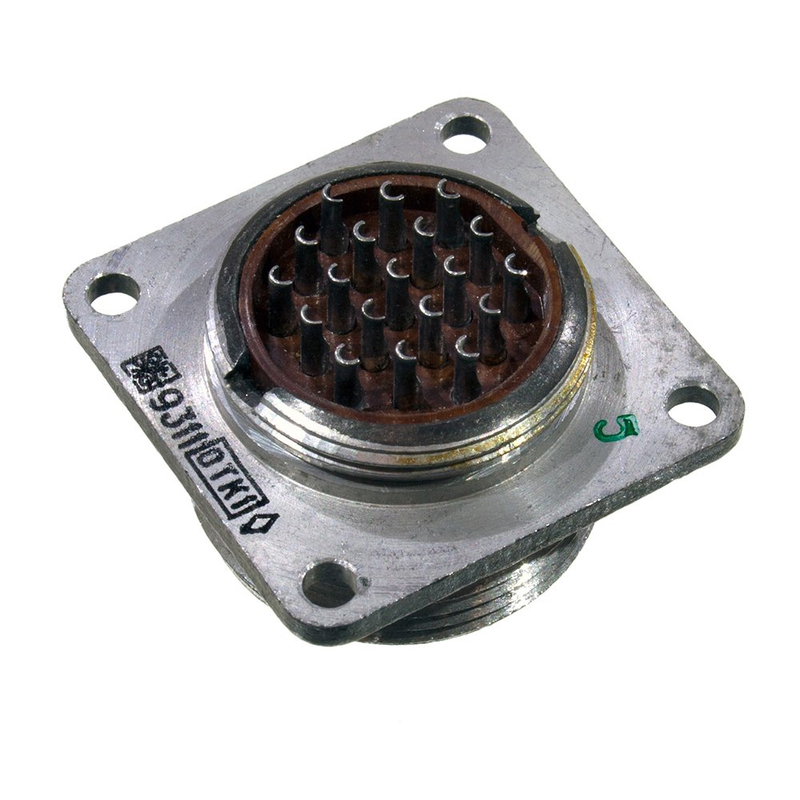

Разъем 2РМДТ27Б19Ш5В1В1 представляет собой цилиндрический низкочастотный электрический соединитель негерметичного исполнения, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Основное назначение изделия — соединение длинных электрических цепей постоянного и переменного тока, а также коммутация сигнальных и силовых линий в составе кабельных сборок и приборных блоков.

Модель относится к серии 2РМДТ, объединяющей цилиндрические разъемы с резьбовым сочленением и одношпоночной поляризацией корпусов. Буквенно-цифровое обозначение содержит сведения о типе соединителя, посадочном диаметре корпуса, числе и диаметре контактов, а также о конструктивных особенностях исполнения.

Подтверждённые технические особенности

Ниже приведены характеристики, указанные в описании товара. Значения даны без изменений, включая приведённые в источнике альтернативные варианты по напряжению.

• Тип соединителя: 2РМДТ — низкочастотный цилиндрический негерметичный.
• Посадочный диаметр корпуса: 27 мм.
• Количество контактов: 19.
• Диаметр контактов: 1,5 мм.
• Максимальная токовая нагрузка на контакт: до 7 А.
• Максимальное рабочее напряжение: до 560 В, в отдельных источниках указывается до 700 В.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Температура окружающей среды при эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Вибрационная стойкость: диапазон частот от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате (50 g).
• Ударная стойкость: одиночные удары до 5000 метров на секунду в квадрате (500 g), многократные удары до 1000 метров на секунду в квадрате (100 g).
• Минимальная наработка: не менее 1000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Срок сохраняемости: не менее 15 лет.

Контакты соединителей этой серии могут иметь серебряное или золотое покрытие. Сочетание резьбового сочленения и одношпоночной поляризации обеспечивает надёжную фиксацию ответных частей и исключает неправильное подключение.

Условия эксплуатации и электрические параметры

Разъем рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Серия 2РМДТ в целом применяется для коммутации цепей с нагрузкой до 260 А и 700 В; конкретные допустимые значения для данной модели определяются указанными выше параметрами по контакту и рабочему напряжению. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и высокая стойкость к вибрационным и ударным воздействиям позволяют использовать изделие в аппаратуре, подвергающейся интенсивным механическим нагрузкам.

Применение и совместимость

Соединитель 2РМДТ27Б19Ш5В1В1 предназначен для монтажа в радиоэлектронной и радиотехнической аппаратуре, кабельных сборках и устройствах, где требуется соединение длинных электрических цепей. Изделие может применяться в цепях постоянного и переменного тока с частотой до 3 МГц при соблюдении ограничений по току на контакт и рабочему напряжению.

Ответной частью для данной вилки могут служить различные розетки, в частности 2РМД27К19Г5А1 и 2РМД27К19Г5В1. При подборе ответной части следует ориентироваться на совпадение посадочного диаметра корпуса, числа и диаметра контактов, а также на тип поляризации и резьбового сочленения.

Ключевые преимущества серии

1. Резьбовое сочленение обеспечивает устойчивость соединения при вибрации и ударах.
2. Одношпоночная поляризация корпусов предотвращает ошибочное сочленение.
3. До 500 циклов сочленения-расчленения и срок сохраняемости не менее 15 лет подтверждают высокий ресурс изделия.
4. Низкое переходное сопротивление контакта — не более 2,5 мОм — и высокое сопротивление изоляции не менее 1000 МОм способствуют стабильной передаче сигнала и тока.

Таким образом, 2РМДТ27Б19Ш5В1В1 является типовым представителем серии 2РМДТ и подходит для применения в составе ответственных электрических соединений, где требуются механическая прочность, широкий температурный диапазон и длительный срок службы. Артикул товара — 2316.
