Назначение и область применения

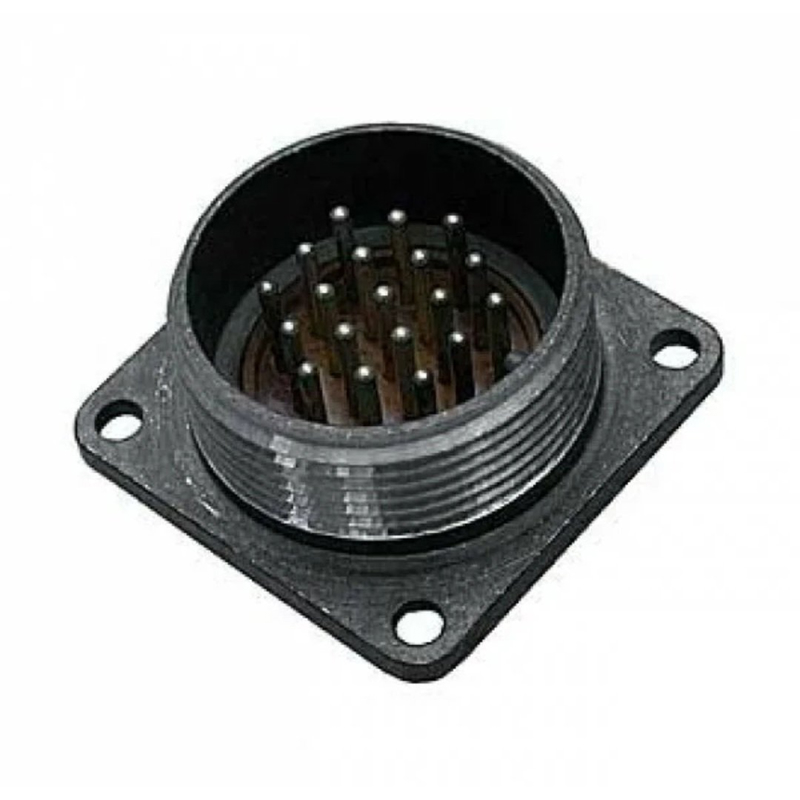

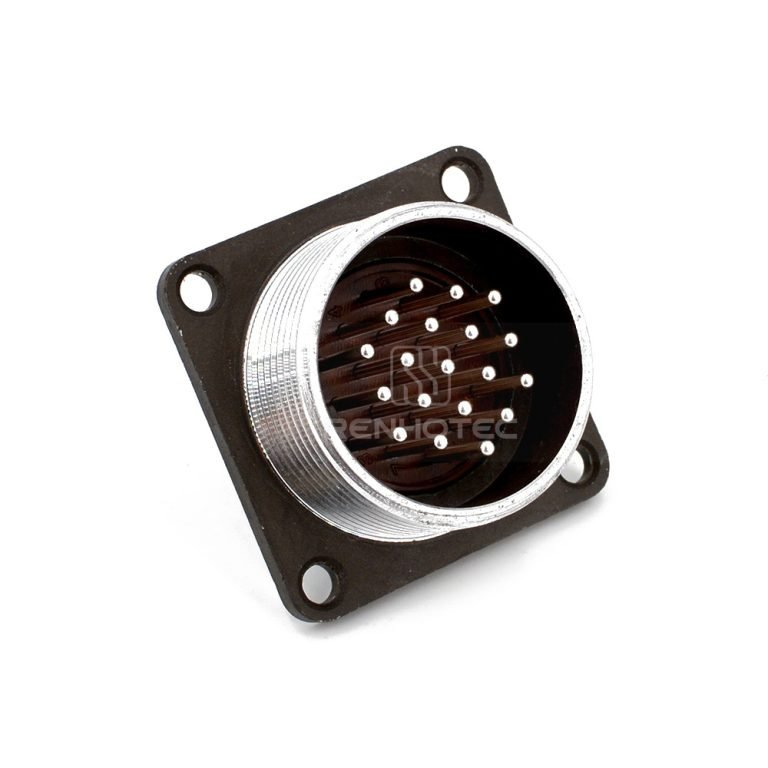

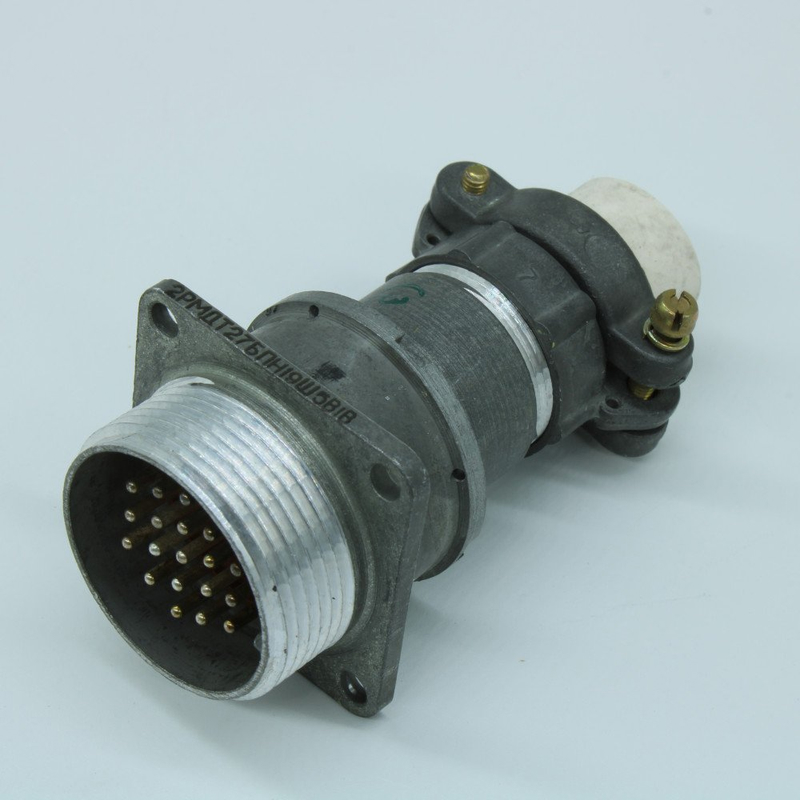

Разъем 2РМДТ27Б19Ш5В1В представляет собой цилиндрическую негерметичную вилку приборно-блочного исполнения серии 2РМДТ производства предприятия «Элекон». Изделие предназначено для соединения низкочастотных электрических цепей в радиоэлектронной аппаратуре общего назначения. Основное применение — коммутация блоков, приборов и модулей внутри шкафов, пультов и стоек, где требуется надёжный электрический контакт при повышенных требованиях к стойкости к вибрации и перепадам температур, но герметизация соединения не требуется.

Технические характеристики

• Серия: 2РМДТ, всеклиматическое исполнение с климатическим индексом «В».
• Тип: вилка (штыревая часть) с 19 извлекаемыми контактами.
• Диаметр контакта: 1,5 миллиметра, монтаж обжимной.
• Максимальное рабочее напряжение (амплитуда): до 560 вольт постоянного и переменного тока.
• Частота: до 3 мегагерц.
• Токовая нагрузка: до 7 ампер на один контакт, суммарный ток через соединитель — до примерно 110 ампер при распределении по контактам.
• Верхний предел рабочей температуры: плюс 100 градусов Цельсия, нижний предел: минус 60 градусов Цельсия.
• Корпус: металлический, с резьбовым соединением, типоразмер 27, посадочный диаметр около 27 миллиметров.
• Материал и покрытие контактов: серебряно-золотое или серебряно-серебряное, что обеспечивает низкое переходное сопротивление порядка единиц миллиом на контакт.

Конструктивные особенности и монтаж

Вилка выполнена без патрубка, в модификации для блочного монтажа, что делает её удобной для установки на панели и корпуса аппаратуры. Контакты извлекаемые, присоединение проводников выполняется обжимом. Резьбовое соединение корпуса обеспечивает механическую фиксацию сочленяемых частей и устойчивость к вибрационным и ударным воздействиям.

Разъем относится к негерметичным изделиям, но обладает тропикоустойчивым и виброустойчивым исполнением и рассчитан на значительные механические нагрузки — до сотен единиц ускорения при вибрации и до нескольких тысяч единиц при ударных воздействиях. Это позволяет применять изделие в аппаратуре, работающей в сложных условиях эксплуатации.

Приёмка и комплектация

Изделие поставляется с приёмкой «ОТК» — контроль и подтверждение качества со стороны отдела технического контроля предприятия-изготовителя. Год выпуска данной позиции — 2025. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность контактов и корпусных элементов при транспортировке и хранении.

Область применения охватывает объединение блоков и приборов, где важны многократные включения и отключения, тропикоустойчивость и стабильность низкочастотного контакта при перепадах температур от минус 60 до плюс 100 градусов Цельсия.
