Назначение разъема

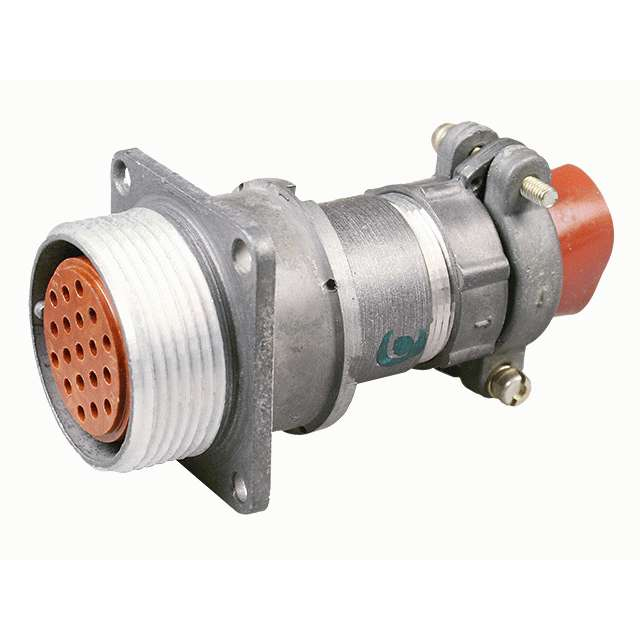

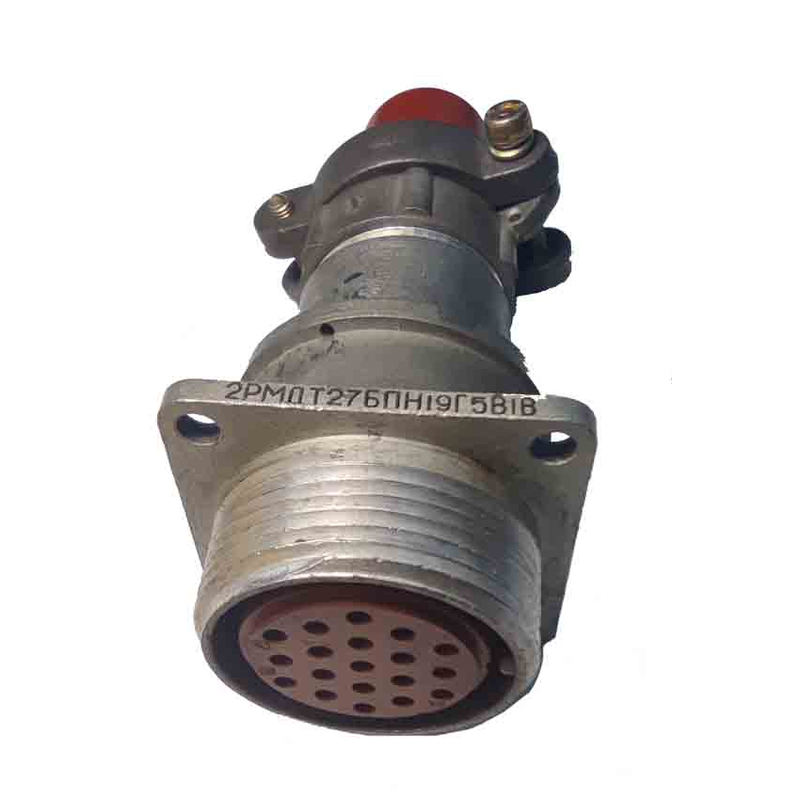

2РМДТ27Б19ГВ1В производства «Элекон» — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для соединения кабельных линий и электрических цепей в радиоэлектронной и промышленной аппаратуре общего назначения. Изделие относится к категории 2РМД и представляет собой розетку, то есть ответную часть соединителя, монтируемую на корпусе прибора, панели или блоке аппаратуры.

Основная задача такого разъема — обеспечить надежное многоконтактное электрическое соединение между кабелем и аппаратурой при сохранении механической прочности сочленения, простоты коммутации и устойчивости к вибрациям и тряскам. Конструкция серии 2РМДТ рассчитана на эксплуатацию в составе стационарных и мобильных установок, где требуется быстрое и надежное подключение и отключение кабельных линий.

Расшифровка обозначения и особенности

Маркировка изделия построена по системе условных обозначений серии 2РМДТ и позволяет определить основные конструктивные и электрические параметры разъема без обращения к дополнительной документации.

• 2РМДТ — серия цилиндрических низкочастотных разъемов, предназначенных для соединения кабельных линий.
• 27 — условный размер корпуса, определяющий диаметр фланца и гнезда.
• Б — тип корпуса, соответствующий панельному или бортовому варианту крепления.
• 19 — количество контактов в разъеме.
• Г — обозначение розетки как части соединителя.
• В — серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и хорошую коррозионную стойкость.
• 1 — конструктивный признак исполнения контактов.
• 5 — сочетание контактов диаметром 1,5 мм, рассчитанное на соответствующие токи и сопротивления; в характеристиках VirtueMart этот параметр указан как приемка «5».

Технические характеристики

Для разъемов серии 2РМДТ с сочетанием контактов «5» и серебряным покрытием типичны следующие параметры. Рабочее напряжение составляет до порядка 500–600 В, максимальное — до примерно 700 В. Сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — не более около 0,005 Ом. Рабочий диапазон температур, как правило, находится в пределах от минус 60 до плюс 100 градусов Цельсия, что делает изделие пригодным для эксплуатации в суровых климатических условиях.

Серебряное покрытие контактной группы снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при работе в условиях повышенной влажности и перепадов температур. Механическая конструкция серии 2РМДТ обеспечивает прочное сочленение и устойчивость к вибрационным и ударным нагрузкам.

Применение

Разъем 2РМДТ27Б19ГВ1В применяется в стационарной и мобильной радиоэлектронной аппаратуре, промышленных системах управления, измерительных устройствах и других установках, где требуется надежное и удобное многоконтактное соединение кабельных линий. Панельный или бортовой вариант крепления позволяет устанавливать розетку непосредственно на корпус прибора или блок аппаратуры.

Благодаря широкому температурному диапазону и стойкости к механическим воздействиям изделие подходит для эксплуатации в составе оборудования, работающего в сложных условиях, включая подвижные и вибронагруженные объекты. Многоконтактное исполнение на 19 контактов дает возможность коммутировать сразу несколько электрических цепей через один соединитель, что упрощает монтаж и обслуживание аппаратуры.
