Назначение и общее описание

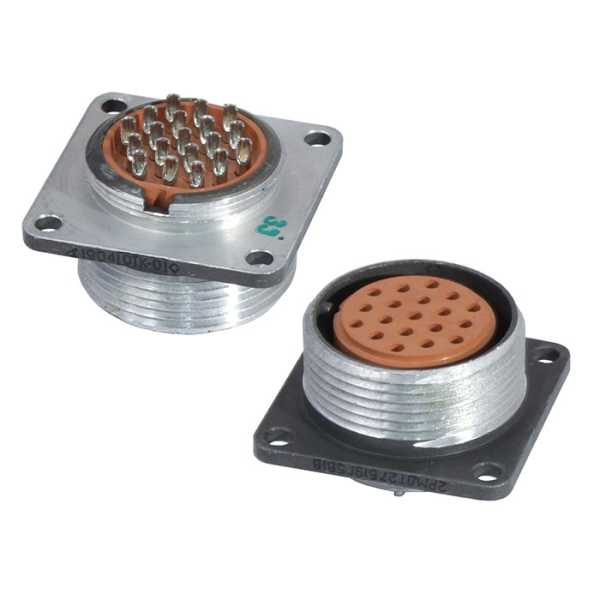

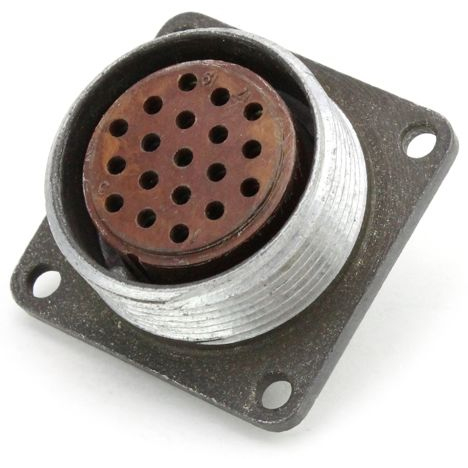

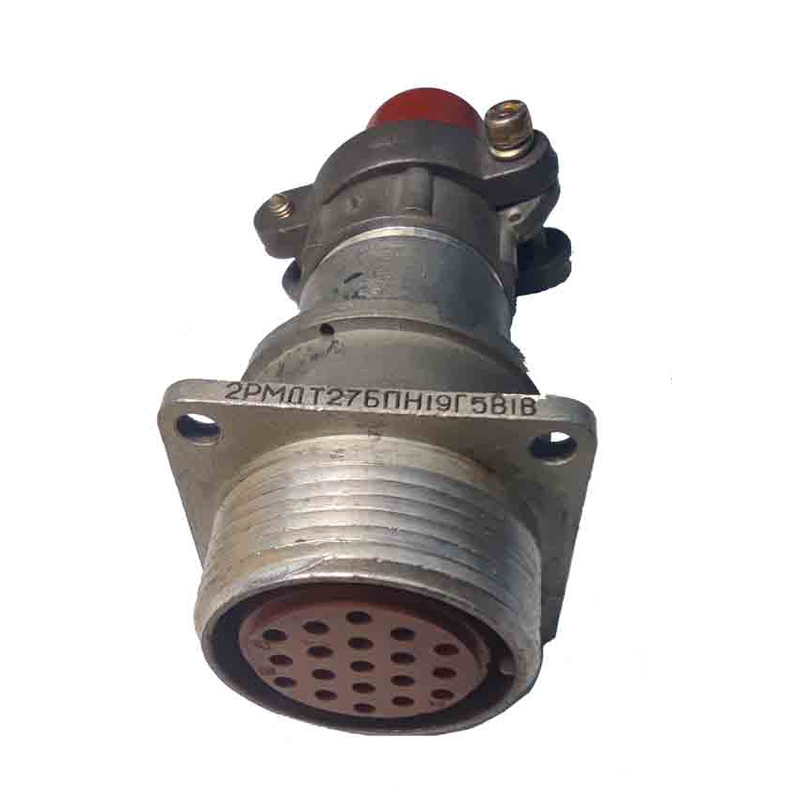

2РМДТ27Б19ГВ1В «5» — советский и российский цилиндрический электрический разъём, а именно приборная розетка из серии 2РМДТ. Изделие предназначено для надёжного электрического соединения в различных электронных и промышленных системах, где требуется передача множества сигналов через один компактный узел.

Розетка относится к приборам с извлекаемыми контактами, что упрощает монтаж, замену отдельных контактов и обслуживание соединения без замены всего корпуса. Исполнение корпуса — блочный или приборный вариант.

Артикул товара — 2312. Категория — 2РМД.

Технические характеристики

• Число контактов — 19.
• Диаметр контакта — 1,5 мм.
• Посадочный диаметр — 27 мм.
• Максимальная токовая нагрузка — до 7 А на контакт.
• Максимальная токовая нагрузка на весь соединитель — до 110 А.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Теплостойкость — до 100 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Электрическая прочность изоляции — до 2300 В.
• Исполнение — негерметичное, без патрубка, всеклиматическое.
• Приёмка — «5».

Конструктивные особенности

Корпус розетки выполняется в блочном или приборном варианте. Контакты — извлекаемые, что позволяет проводить монтаж и ремонт без демонтажа всего разъёма. Посадочный диаметр 27 мм определяет установочное место изделия в приборе или блоке.

Модель обозначается как 2РМДТ27Б19Г5В1В; вариации вроде ГВ или ШВ указывают на конкретные модификации гайки или корпуса. Индекс «5» в наименовании соответствует приёмке «5».

Условия эксплуатации и применение

Изделие рассчитано на работу при вибрации до 5000 Гц с ускорением 490 м/с². Высокая электрическая прочность изоляции — до 2300 В — обеспечивает устойчивость к перенапряжениям в цепях.

Всеклиматическое исполнение допускает применение в разных климатических зонах. Отсутствие герметичности и патрубка означает, что разъём не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред под давлением.

Типовые области применения:

1. Измерительная техника.
2. Приборостроение.
3. Оборудование, где требуется прочное соединение множества сигналов.
4. Электронные и промышленные системы с цилиндрическими разъёмами серии 2РМДТ.

Благодаря сочетанию 19 контактов, значительной токовой нагрузки и устойчивости к вибрации розетка подходит для стационарных и подвижных узлов, требующих стабильного контакта при длительной эксплуатации.
