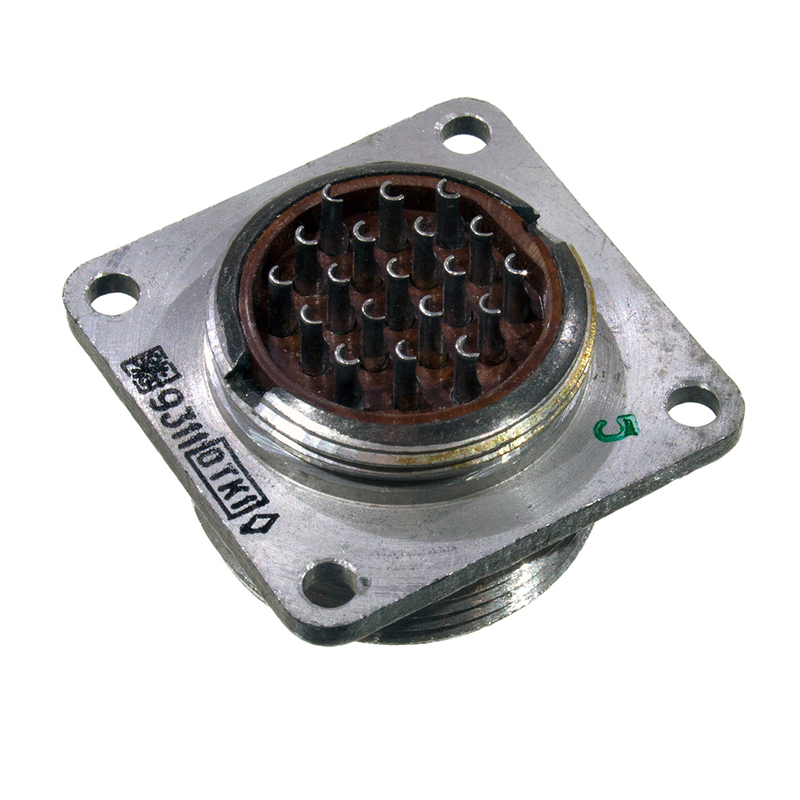

2РМД(Т)27Б19ГВ1В «5»

Цена:

700 ₽

Технические характеристики

2РМД(Т)27Б19ГВ1В

2РМД(Т)27Б19ГВ1В — это цилиндрический низкочастотный негерметичный электрический разъём из серии 2РМД(Т), предназначенный для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Разъём имеет блочный корпус (Б), условный размер 27 мм, 19 контактов (19), диаметром 1,5 мм, с золотым или серебряным покрытием и методом монтажа обжимка. Максимальное рабочее напряжение — до 560 В, токовая нагрузка на контакт — до 7 А, сопротивление изоляции — не менее 1000 МОм. Он выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары и линейные нагрузки до 2000 м/с². +3

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °С, с возможностью смены от -60 до +150 °С, всеклиматическое исполнение (В). Количество сочленений/расчленений — 500, наработка — минимум 5000 часов, срок сохраняемости — 25 лет. Установочные размеры: D=27 мм, Dлев=M27×1, D1=M30×1,5 мм, L=25 мм.

Расшифровка обозначения

2РМД(Т) — тип разъёма; 27 — размер корпуса; Б — блочный; 19 — число контактов; Г — возможно, вариант гайки или группы; В — всеклиматическое; 1 — цилиндрический контакт; В — приборная розетка без патрубка. Применяется как соединитель общего назначения в приборах.

Описание

Назначение разъёма 2РМД(Т)27Б19ГВ1В «5»

2РМД(Т)27Б19ГВ1В «5» — это цилиндрический низкочастотный негерметичный электрический разъём из серии 2РМД(Т). Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется как соединитель общего назначения в приборах различного профиля, где требуется надёжная коммутация цепей при воздействии внешних факторов.

Артикул товара — 1468, категория — 2РМД. Исполнение «5» соответствует приёмке по установленным требованиям, что подтверждает пригодность разъёма для использования в аппаратуре ответственного назначения.

Подтверждённые особенности конструкции

Разъём имеет блочный корпус, обозначенный буквой Б, условный размер корпуса составляет 27 миллиметров. В конструкции предусмотрено 19 контактов диаметром 1,5 мм. Контакты могут иметь золотое или серебряное покрытие, а метод монтажа выполнен обжимкой.

Расшифровка обозначения помогает понять устройство изделия:

2РМД(Т) — тип разъёма;
27 — размер корпуса;
Б — блочное исполнение корпуса;
19 — число контактов;
Г — вариант исполнения гайки или группы;
В — всеклиматическое исполнение;
1 — цилиндрический контакт;
В — приборная розетка без патрубка.

Установочные размеры: диаметр корпуса 27 мм, левая резьба M27 на 1, диаметр D1 равен M30 на 1,5 мм, длина L составляет 25 мм.

Технические характеристики

Максимальное рабочее напряжение разъёма достигает 560 В. Токовая нагрузка на один контакт — до 7 А. Сопротивление изоляции составляет не менее 1000 МОм.

Изделие устойчиво к механическим воздействиям:

вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
механические удары;
линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Условия эксплуатации и ресурс

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, с возможностью смены от минус 60 до плюс 150 градусов Цельсия. Разъём выпускается во всеклиматическом исполнении, что обозначено буквой В.

Количество сочленений и расчленений — 500 циклов. Наработка составляет минимум 5000 часов, срок сохраняемости — 25 лет. Приёмка «5» подтверждает соответствие изделия предъявляемым требованиям.

Применение

2РМД(Т)27Б19ГВ1В «5» используется как соединитель общего назначения в приборах и радиоэлектронной аппаратуре. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и линейным нагрузкам разъём подходит для эксплуатации в жёстких условиях. Негерметичная конструкция и обжимной монтаж контактов упрощают сборку жгутов и обеспечивают надёжное соединение длинных электрических цепей.
