Назначение розетки 2РМДТ27Б19Г5В1В

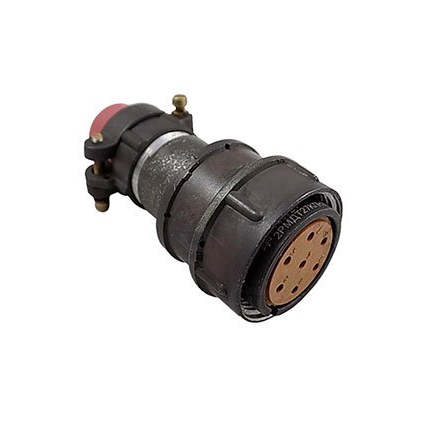

Розетка 2РМДТ27Б19Г5В1В производства «Элекон» — это цилиндрический негерметичный приборный соединитель серии 2РМДТ, предназначенный для коммутации электрических цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре. Изделие поставляется с приёмкой «ОТК», что подтверждает заводской контроль качества, и в заводской упаковке.

Основное назначение — соединение и разъединение сигнальных и силовых цепей в блочно-модульной аппаратуре, приборных щитах и стойках. Розетка применяется совместно с вилками соответствующего типоразмера серии 2РМДТ и обеспечивает надёжное сочленение при многократных включениях и отключениях.

Подтверждённые технические особенности

Конструкция розетки рассчитана на работу в условиях повышенных механических и климатических нагрузок. Ниже перечислены подтверждённые характеристики изделия.

• Тип соединителя: негерметичная приборная розетка 2РМДТ, всеклиматическое исполнение, маркировка «В1».
• Количество контактов: 19 извлекаемых гнездовых контактов диаметром 1,5 мм.
• Рабочее напряжение: до 560 В переменного и постоянного тока (амплитудное значение).
• Токовые нагрузки: до 7 А на один контакт и до 110 А суммарно на весь разъём.
• Корпус: приборный (буква «Б»), металлический, обычно из алюминиевого сплава с оксидным покрытием, без патрубка.
• Изолятор: карболитовый, обеспечивающий электроизоляцию и теплостойкость.
• Контакты: гнездовые, материал — латунь, покрытие — серебро; сопротивление контакта не более 2,5 мОм для диаметра 1,5 мм.
• Температурный диапазон: от примерно минус 60 до плюс 100 °C.
• Сопротивление изоляции: не менее 5000 МОм; электрическая прочность изоляции порядка 1850 В.

Механические нагрузки: розетка рассчитана на вибрацию и ударные воздействия, в том числе до десятков g; точные значения определяются техническими условиями, но разъём обычно используется в условиях повышенных механических нагрузок. Ресурс сочленений-расчленений составляет порядка нескольких сотен циклов.

Применение и условия эксплуатации

Розетка 2РМДТ27Б19Г5В1В применяется в блочно-модульной аппаратуре, приборных щитах и стойках как разъём для коммутации сигнальных и силовых цепей, в том числе в системах автоматики и телемеханики. Всеклиматическое исполнение и теплостойкость до 100 °C позволяют использовать изделие в аппаратуре, работающей в широком диапазоне температур.

Совместно с вилками того же типоразмера 2РМДТ розетка образует разъёмное соединение, рассчитанное на многократные включения и отключения. Извлекаемые гнездовые контакты упрощают монтаж и обслуживание: при необходимости контакт может быть извлечён и заменён без замены всего соединителя.

Ключевые параметры для подбора

1. Серия и тип: 2РМДТ, негерметичная приборная розетка.
2. Число контактов: 19 гнездовых контактов диаметром 1,5 мм.
3. Напряжение: до 560 В переменного и постоянного тока.
4. Ток: до 7 А на контакт, до 110 А суммарно.
5. Приёмка: «ОТК»; год выпуска — 2025.

Артикул изделия — 20167, категория — 2РМД, производитель — «Элекон». Краткое описание из каталога: заводская упаковка. Розетка поставляется в заводской упаковке предприятия-изготовителя.
