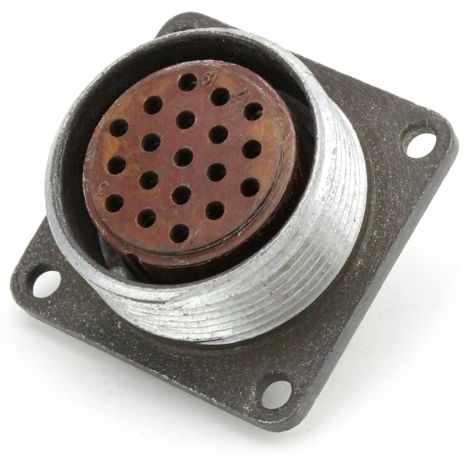

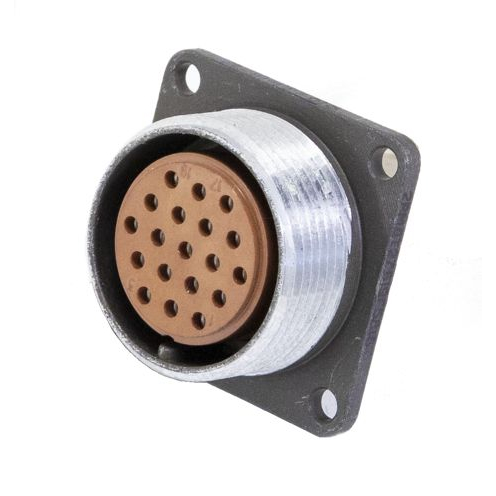

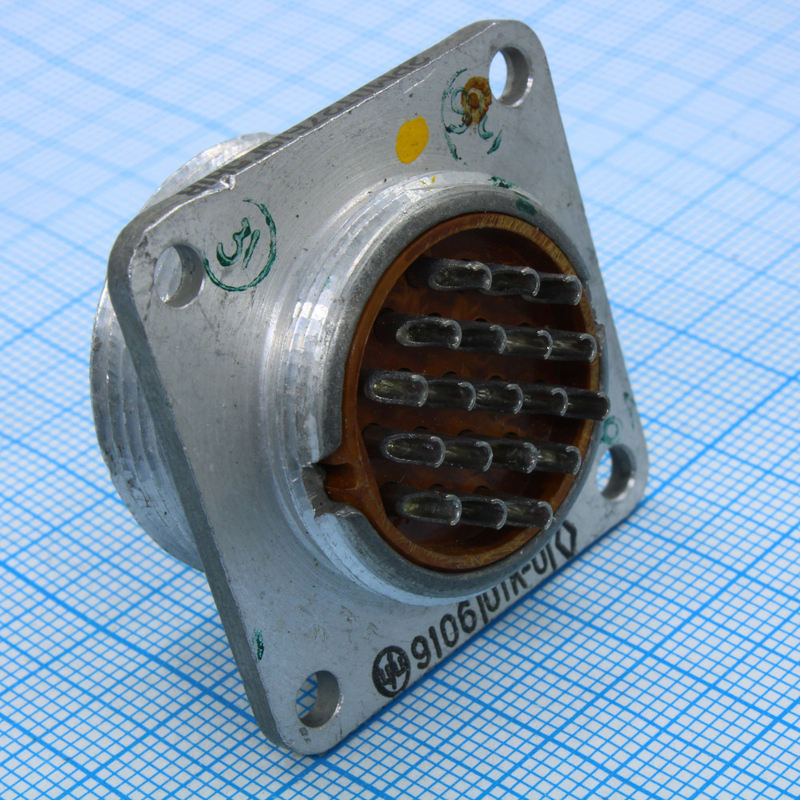

2РМДТ27Б19Г5В1В: 19-контактная приборная розетка для надежных электрических соединений

2РМДТ27Б19Г5В1В — малогабаритный цилиндрический низкочастотный разъём серии 2РМДТ, предназначенный для построения разъёмных соединений в цепях постоянного и переменного тока. Исполнение представляет собой негерметичную приборную (блочную) розетку с резьбовой фиксацией ответной части, 19 контактами и серебряным покрытием контактных элементов.

Назначение разъёма

Разъём 2РМДТ27Б19Г5В1В применяется при внутреннем объёмном монтаже электротехнической и радиоэлектронной аппаратуры. Его задача — обеспечить стабильное многоконтактное соединение между приборным модулем и ответной кабельной частью, а также позволить многократно выполнять подключение и отключение без нарушения электрических характеристик.

Серия 2РМДТ рассчитана на цепи постоянного и переменного тока с частотой до 3 МГц. Для 19-контактного исполнения заявлено рабочее напряжение до 560 В.

Типичные области применения:

• промышленная автоматика и системы управления;

• измерительное и испытательное оборудование;

• приборные шкафы, пульты и стойки;

• энергетическое и транспортное оборудование;

• аппаратура связи и специальная электроника;

• устройства, эксплуатируемые при вибрации, температурных перепадах и высокой влажности.

Расшифровка маркировки

Маркировка 2РМДТ27Б19Г5В1В содержит сведения о конструктивном исполнении разъёма:

Таким образом, 2РМДТ27Б19Г5В1В — это 19-контактная розетка в приборном корпусе, рассчитанная на установку в панель или корпус аппаратуры.

Основные характеристики

Для исполнения с 19 контактами приводятся следующие ключевые параметры:

Такие характеристики делают разъём подходящим для коммутации нескольких цепей питания, управления и сигналов в одном компактном интерфейсе.

Конструктивные преимущества

Ключевой особенностью 2РМДТ27Б19Г5В1В является цилиндрический корпус с резьбовым соединением. После стыковки ответных частей резьба удерживает разъём в рабочем положении и помогает сохранять контакт при механических воздействиях, вибрации либо перемещении оборудования.

Одношпоночная поляризация корпуса снижает риск неправильного соединения контактов. Контактная группа с 19 выводами позволяет разместить в одном разъёме несколько независимых электрических линий. Серебряное покрытие контактов способствует сохранению низкого переходного сопротивления, что важно для стабильной передачи питания и сигналов.

Пример использования

Например, 2РМДТ27Б19Г5В1В можно установить на лицевой панели блока управления. Через 19 контактов могут одновременно подключаться линии питания, управляющие сигналы, цепи индикации и измерительные каналы. При обслуживании оборудования кабельную часть можно отсоединить резьбовым способом, не разбирая сам прибор и не демонтируя внутреннюю проводку.

При выборе ответной части необходимо учитывать совместимость по серии, условному размеру корпуса, количеству и расположению контактов, типу сочленяемой части и требуемому климатическому исполнению. Нельзя ориентироваться только на число контактов: для корректной стыковки должна совпадать вся конструктивная конфигурация разъёмного соединения.
