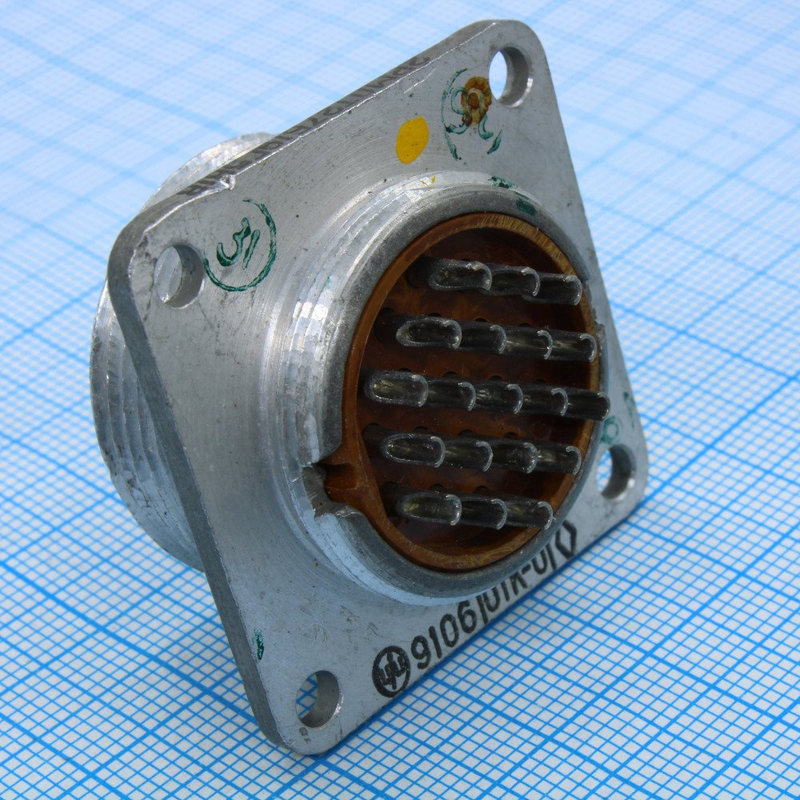

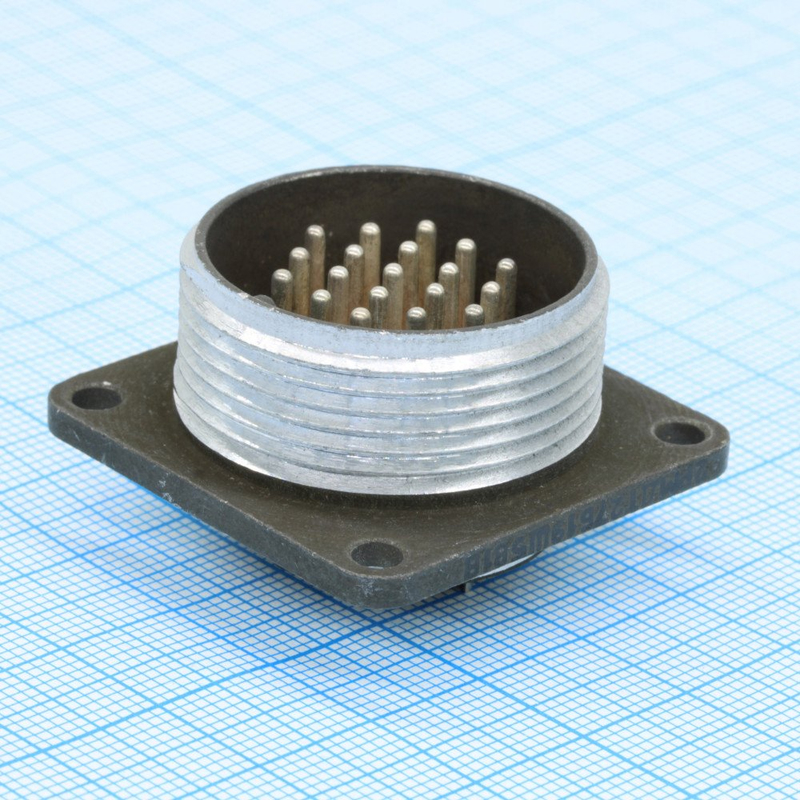

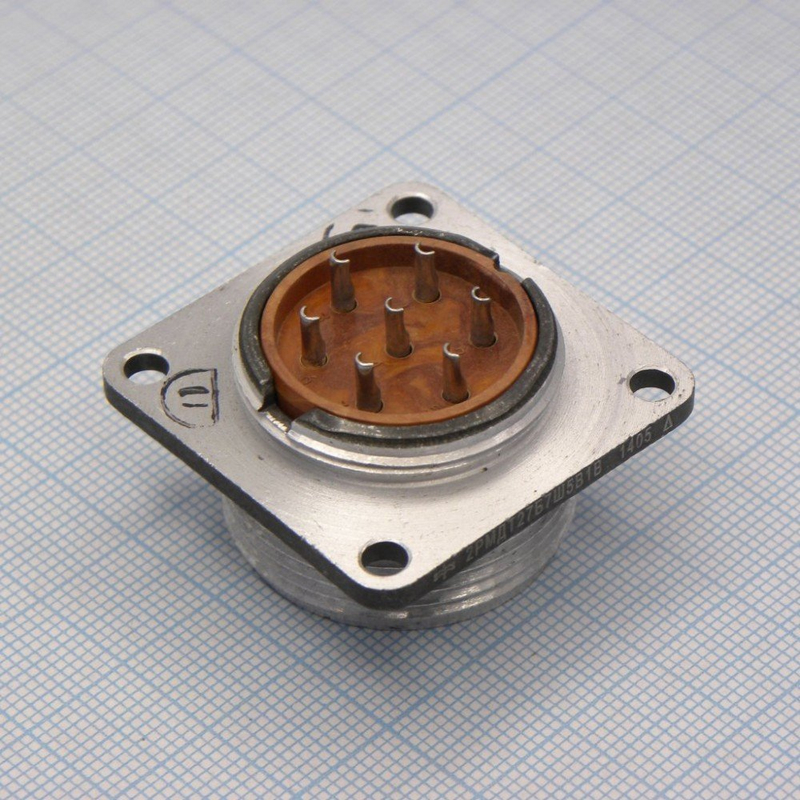

2РМДТ27Б19Г5В1В: приборная розетка для надежного соединения электрических цепей

2РМДТ27Б19Г5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде приборной блочной розетки. Он предназначен для разъемного соединения цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Назначение и конструкция

Разъем 2РМДТ27Б19Г5В1В относится к негерметичным соединителям с резьбовой фиксацией в сочлененном положении. Такая конструкция помогает надежно удерживать вилку и розетку при вибрации, ударных нагрузках и эксплуатации оборудования в сложных условиях.

Модель имеет блочное, или приборное, исполнение: розетка устанавливается непосредственно на панель, корпус изделия либо другое конструктивное основание оборудования. Контакты являются извлекаемыми, что упрощает обслуживание, замену отдельных элементов и выполнение монтажных работ.

Маркировка 2РМДТ27Б19Г5В1В указывает на принадлежность изделия к серии 2РМДТ, условный размер корпуса 27, блочную конструкцию, 19-контактную схему, розеточную часть соединителя, конфигурацию с контактами диаметром 1,5 мм, серебряное покрытие контактов и теплостойкость до +100 °C.

Основные характеристики

Указанные параметры позволяют использовать 2РМДТ27Б19Г5В1В для коммутации нескольких цепей в одном компактном разъеме. Для 19-контактного исполнения заявлены рабочее напряжение до 560 В, нагрузка до 7 А на отдельный контакт и до 110 А суммарно на соединитель.

Где применяется разъем

Блочная розетка 2РМДТ27Б19Г5В1В используется там, где необходимо обеспечить многоконтактное разъемное подключение с механически устойчивой фиксацией. Типовые сферы применения включают:

• Радиоэлектронную аппаратуру и приборостроение.

• Промышленные системы управления и автоматики.

• Измерительные комплексы и испытательное оборудование.

• Транспортную и специальную технику.

• Системы связи, электропитания и распределения сигналов.

• Аппаратуру, работающую при вибрации, температурных колебаниях и других механических воздействиях.

Разъем рассчитан на работу в электрических цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц.

Преимущества исполнения 2РМДТ

Конструкция серии 2РМДТ сочетает компактность с возможностью подключения большого числа цепей. Резьбовое соединение снижает риск случайного рассоединения, а серебряное покрытие контактных элементов способствует стабильному электрическому контакту.

Изделие также отличается широким температурным диапазоном эксплуатации — от −60 до +100 °C. Контакты диаметром 1,5 мм рассчитаны на подключение проводников сечением до 1 мм², а низкое переходное сопротивление помогает уменьшать потери в контактной группе.

Пример использования

Например, 2РМДТ27Б19Г5В1В может устанавливаться на лицевой или внутренней панели измерительного прибора. Через 19 контактов можно одновременно передавать питание отдельных узлов, управляющие сигналы и данные от датчиков. При необходимости обслуживания ответная часть отсоединяется путем раскручивания резьбового соединения, а сама приборная розетка остается закрепленной на корпусе.

При подборе ответной части важно сверять тип соединителя, схему расположения контактов, исполнение вилки, способ ввода кабеля и требования конкретной технической документации оборудования.
