2РМДТ27Б19Г5В1В 2026г
Технические характеристики
2РМДТ27Б19Г5В1В представляет собой электрический цилиндрический низкочастотный негерметичный соединитель в виде приборной розетки. Он предназначен для надежного соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.
Разъем имеет 19 извлекаемых контактов диаметром 1,5 мм, максимальную токовую нагрузку до 7 А на контакт и до 110 А на весь соединитель при напряжении до 560 В переменного или постоянного тока. Сечение подсоединяемого провода — не более 1 мм², сопротивление контакта — не более 0,0025 Ом, а сопротивление изоляции — не менее 5000 МОм.
Посадочный диаметр корпуса — 27 мм, метод сочленения — резьбовой, монтаж — обжимка или пайка на панель. Материал корпуса — алюминиевый сплав или карболит, контакты из латуни с серебряным или золотым покрытием, климатическое исполнение — всеклиматическое (В) с теплостойкостью до 100°С.
Работает в диапазоне температур от -60°C до +100°C (с учетом перегрева контактов до +180°C), выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 50 g, механические удары до 500 g и акустические шумы до 170 дБ. Атмосферное давление — от 133,32·10⁻¹² Па, относительная влажность до 98% при +40°C.
Минимальная наработка — 1000 часов (до 175 000 ч при 80°C), ресурс — 500 сочленений-расчленений, срок сохраняемости — 15 лет.

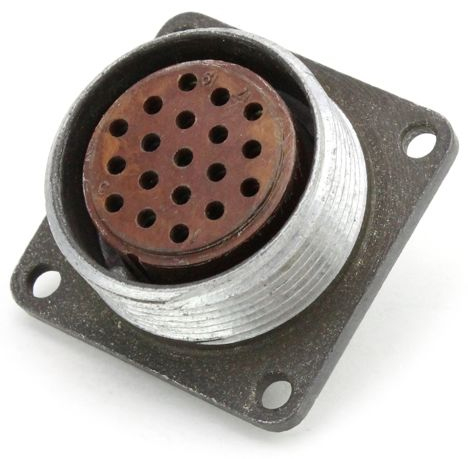

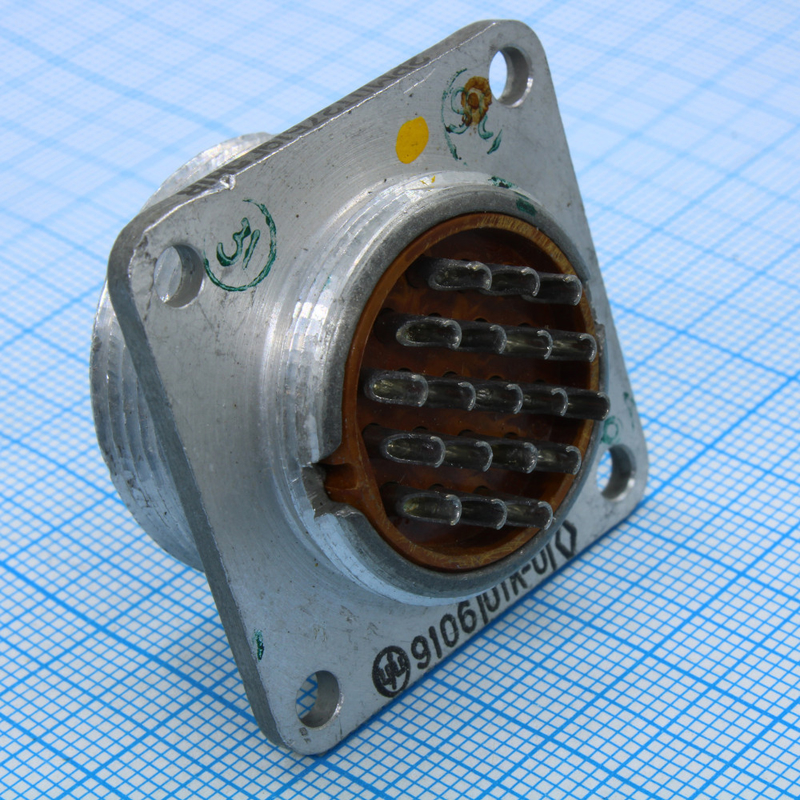

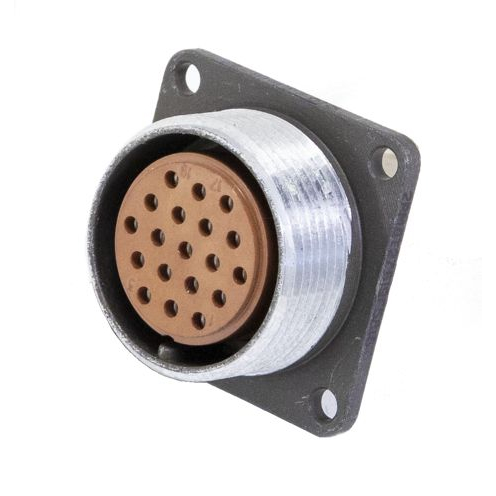

На изображении показан вид розетки 2РМДТ27Б19Г5В1В с характерным цилиндрическим корпусом и расположением 19 контактов.
Описание
2РМДТ27Б19Г5В1В
2РМДТ27Б19Г5В1В: 19-контактная приборная розетка для надежных электрических соединений
2РМДТ27Б19Г5В1В — малогабаритный цилиндрический низкочастотный разъём серии 2РМДТ, предназначенный для построения разъёмных соединений в цепях постоянного и переменного тока. Исполнение представляет собой негерметичную приборную (блочную) розетку с резьбовой фиксацией ответной части, 19 контактами и серебряным покрытием контактных элементов.
Назначение разъёма
Разъём 2РМДТ27Б19Г5В1В применяется при внутреннем объёмном монтаже электротехнической и радиоэлектронной аппаратуры. Его задача — обеспечить стабильное многоконтактное соединение между приборным модулем и ответной кабельной частью, а также позволить многократно выполнять подключение и отключение без нарушения электрических характеристик.
Серия 2РМДТ рассчитана на цепи постоянного и переменного тока с частотой до 3 МГц. Для 19-контактного исполнения заявлено рабочее напряжение до 560 В.
Типичные области применения:
промышленная автоматика и системы управления;
измерительное и испытательное оборудование;
приборные шкафы, пульты и стойки;
энергетическое и транспортное оборудование;
аппаратура связи и специальная электроника;
устройства, эксплуатируемые при вибрации, температурных перепадах и высокой влажности.
Расшифровка маркировки
Маркировка 2РМДТ27Б19Г5В1В содержит сведения о конструктивном исполнении разъёма:
| Обозначение | Значение |
|---|---|
| 2РМДТ | Серия малогабаритных цилиндрических низкочастотных соединителей |
| 27 | Условный размер корпуса |
| Б | Блочный, или приборный, корпус |
| 19 | Количество контактов |
| Г | Розетка |
| 5 | Контактная схема с контактами диаметром 1,5 мм |
| В | Серебряное покрытие контактов |
| 1 | Теплостойкое исполнение до +100 °C |
| В | Всеклиматическое исполнение |
Таким образом, 2РМДТ27Б19Г5В1В — это 19-контактная розетка в приборном корпусе, рассчитанная на установку в панель или корпус аппаратуры.
Основные характеристики
Для исполнения с 19 контактами приводятся следующие ключевые параметры:
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический низкочастотный разъём |
| Конструкция | Негерметичная приборная розетка |
| Количество контактов | 19 |
| Диаметр контактов | 1,5 мм |
| Рабочее напряжение | До 560 В |
| Токовая нагрузка на один контакт | До 7 А |
| Суммарная токовая нагрузка | До 110 А |
| Рабочая частота | До 3 МГц |
| Сопротивление контакта | Не более 0,0025 Ом |
| Сопротивление изоляции | Не менее 5000 МОм в нормальных условиях |
| Температура эксплуатации | От −60 до +100 °C |
| Количество сочленений | До 500 |
| Фиксация | Резьбовая |
| Покрытие контактов | Серебро |
Такие характеристики делают разъём подходящим для коммутации нескольких цепей питания, управления и сигналов в одном компактном интерфейсе.
Конструктивные преимущества
Ключевой особенностью 2РМДТ27Б19Г5В1В является цилиндрический корпус с резьбовым соединением. После стыковки ответных частей резьба удерживает разъём в рабочем положении и помогает сохранять контакт при механических воздействиях, вибрации либо перемещении оборудования.
Одношпоночная поляризация корпуса снижает риск неправильного соединения контактов. Контактная группа с 19 выводами позволяет разместить в одном разъёме несколько независимых электрических линий. Серебряное покрытие контактов способствует сохранению низкого переходного сопротивления, что важно для стабильной передачи питания и сигналов.
Пример использования
Например, 2РМДТ27Б19Г5В1В можно установить на лицевой панели блока управления. Через 19 контактов могут одновременно подключаться линии питания, управляющие сигналы, цепи индикации и измерительные каналы. При обслуживании оборудования кабельную часть можно отсоединить резьбовым способом, не разбирая сам прибор и не демонтируя внутреннюю проводку.
При выборе ответной части необходимо учитывать совместимость по серии, условному размеру корпуса, количеству и расположению контактов, типу сочленяемой части и требуемому климатическому исполнению. Нельзя ориентироваться только на число контактов: для корректной стыковки должна совпадать вся конструктивная конфигурация разъёмного соединения.
