Назначение и область применения

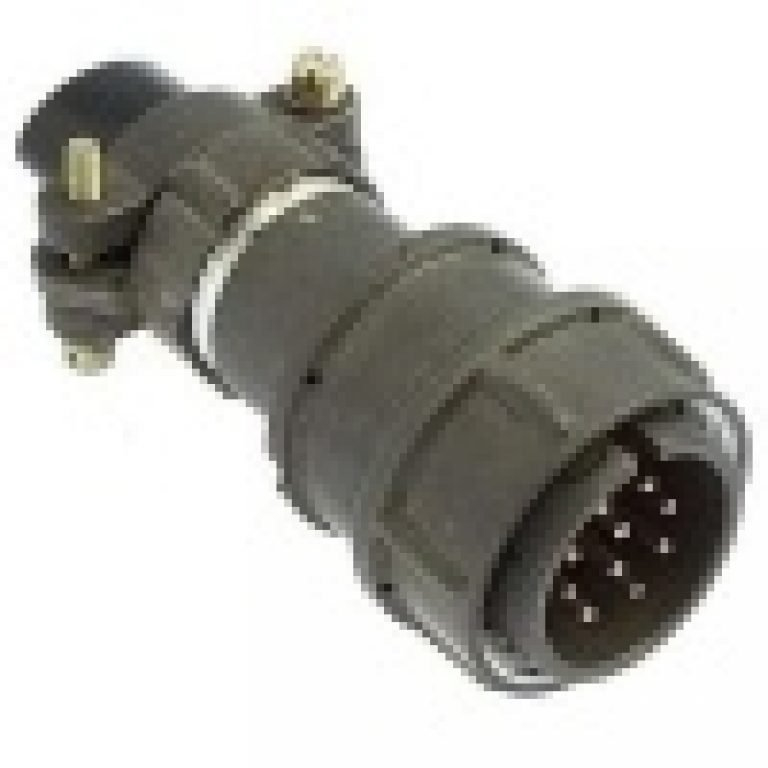

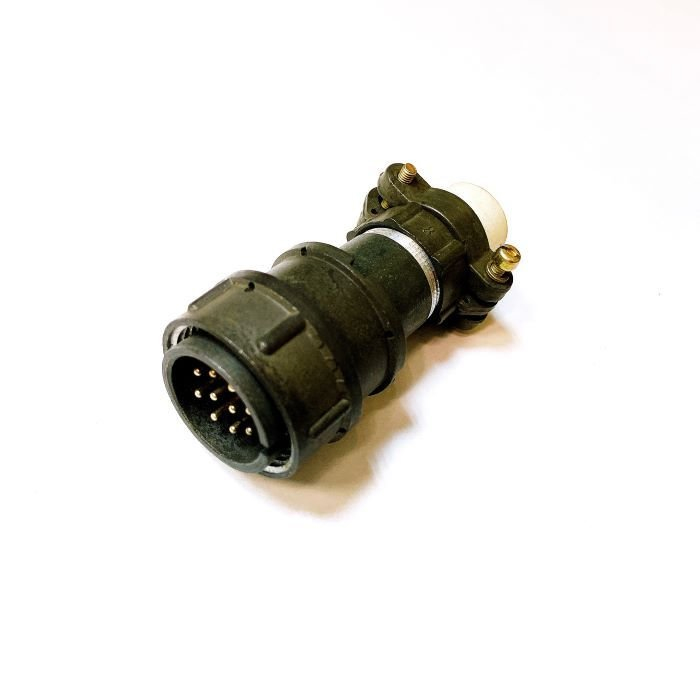

2РМДТ24КУН10Ш5В1В — это кабельная вилка производства «Элекон», относящаяся к серии цилиндрических низкочастотных негерметичных разъёмов 2РМДТ. Основное назначение изделия — соединение электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в тропикоустойчивом или всеклиматическом исполнении, что делает его пригодным для эксплуатации в тяжёлых климатических условиях.

Данная модель предназначена для использования в оборонной и гражданской промышленности. Изделие выпускается по техническим условиям ТУ ГЕО.364.126ТУ, что подтверждает его соответствие отраслевым требованиям. Разъём востребован в составе кабельных сборок, приборных соединений и систем, где необходимо обеспечить надёжную коммутацию при повышенных токовых нагрузках и широком диапазоне температур.

Приёмка «ОТК» означает, что каждая партия проходит контроль качества на предприятии-изготовителе. Модель актуальна для поставок 2025 года.

Разъём подходит для эксплуатации в составе оборудования, работающего при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Это позволяет применять его в аппаратуре, размещаемой как в отапливаемых помещениях, так и в необслуживаемых условиях.

Технические характеристики

Конструкция разъёма включает корпусные детали из алюминиевого сплава и карболитовое основание. Прямой патрубок обеспечивает удобный монтаж кабеля. Посадочный диаметр составляет 24 миллиметра, резьба — M24 на 1. Максимальная длина изделия — 62,5 миллиметра, масса патрубка — не более 27 граммов. Сочленение резьбовое, ресурс соединений — до 500 циклов.

Электрические параметры рассчитаны на работу с извлекаемыми контактами диаметром 1,5 миллиметра. Всего в разъёме 10 контактов с серебряным покрытием, сочетание Ш5. Монтаж выполняется внутренней пайкой объёмного типа, что обеспечивает надёжный электрический контакт и устойчивость к вибрационным нагрузкам.

Максимальная токовая нагрузка составляет до 10 ампер на контакт и до 83 ампер на весь соединитель. Рабочее напряжение — до 560 вольт. Такие параметры позволяют использовать разъём в силовых и сигнальных цепях одновременно.

Основные подтверждённые особенности

• Условный размер корпуса — 24 миллиметра.
• Количество контактов — 10, диаметр каждого 1,5 миллиметра.
• Покрытие контактов — серебряное.
• Сочетание контактов — Ш5.
• Максимальный ток на контакт — 10 ампер.
• Максимальный ток на соединитель — 83 ампера.
• Максимальное напряжение — 560 вольт.
• Рабочая частота — до 3 мегагерц.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений — до 500 циклов.
• Масса патрубка — не более 27 граммов.
• Максимальная длина — 62,5 миллиметра.

Конструкция и материалы

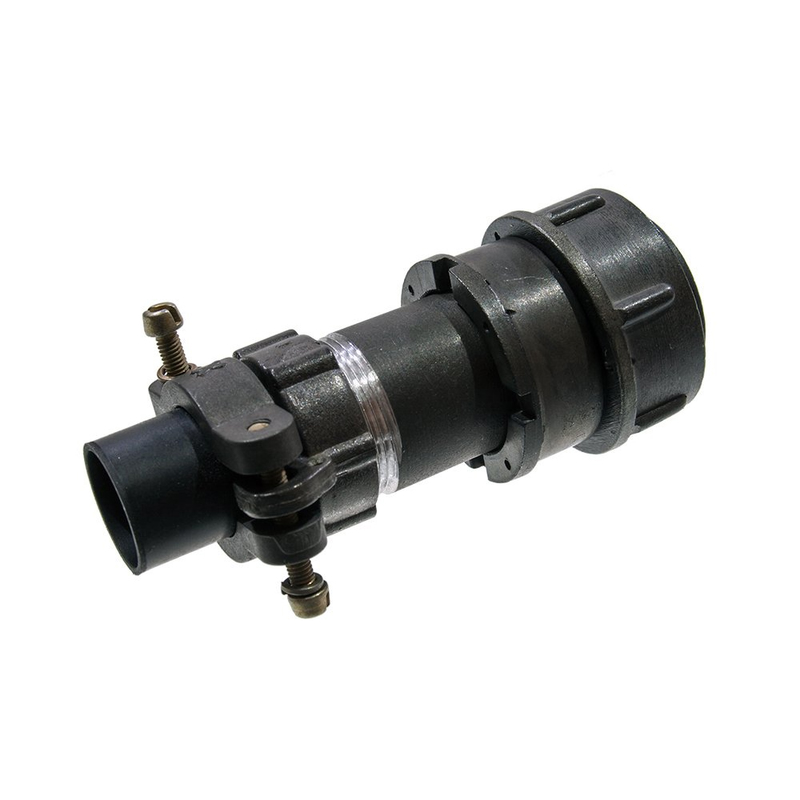

Корпусные детали изготовлены из алюминиевого сплава, что снижает общую массу изделия и обеспечивает стойкость к коррозии. Основание выполнено из карболита — материала с хорошими диэлектрическими свойствами, устойчивого к нагреву и воздействию агрессивных сред. Прямой патрубок предназначен для ввода кабеля и защищает место пайки от механических повреждений.

Резьбовое сочленение M24 на 1 обеспечивает плотное и надёжное соединение ответных частей. Негерметичное исполнение предполагает использование разъёма в условиях, где не требуется полная изоляция от влаги и пыли, однако тропикоустойчивое или всеклиматическое исполнение расширяет допустимые условия эксплуатации.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при частых циклах сочленения и расчленения. Извлекаемые контакты позволяют проводить обслуживание и замену отдельных элементов без демонтажа всего разъёма.

Применение и совместимость

Разъём 2РМДТ24КУН10Ш5В1В применяется для соединения кабельных линий с приборами и оборудованием. Он может использоваться в составе жгутов, пультов, блоков питания и систем управления. Благодаря широкому диапазону рабочих температур и всеклиматическому исполнению модель востребована в аппаратуре, эксплуатируемой на открытом воздухе, в неотапливаемых помещениях и в регионах с суровым климатом.

Сочленение с ответными частями серии 2РМДТ соответствующего типоразмера обеспечивает электрическую стыковку цепей. Резьбовое соединение фиксирует вилку и розетку, предотвращая самопроизвольное разъединение при вибрации. Ресурс до 500 циклов сочленения позволяет использовать разъём в оборудовании, требующем периодического подключения и отключения.

Поставка осуществляется в заводской упаковке. Изделие имеет приёмку «ОТК», что подтверждает его соответствие заявленным характеристикам. Производитель — «Элекон» (Казань), страна производства — Россия. Год выпуска — 2025.
