Назначение разъёма 2РМДТ24КУН10Ш5В1В

2РМДТ24КУН10Ш5В1В производства компании Элекон (Казань, Россия) представляет собой кабельную вилку цилиндрического низкочастотного негерметичного разъёма серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе электротехнической и радиоэлектронной аппаратуры, где требуется надёжное резьбовое соединение и устойчивость к нагреву в пределах рабочей температуры.

Вилка рассчитана на внутренний объёмный монтаж и используется совместно с ответной частью соответствующего типоразмера. Область применения охватывает промышленное оборудование, приборы и устройства, эксплуатируемые в нормальных условиях без требования герметичности.

Подтверждённые технические особенности

Разъём оснащён 10 контактами диаметром 1,5 мм. Максимальная токовая нагрузка составляет 10 А на один контакт и до 83 А суммарно на соединитель. Рабочее напряжение лежит в диапазоне от 560 до 700 В. Контакты выполнены прямыми и имеют серебряное покрытие, что обеспечивает стабильное электрическое сопротивление в местах соединения.

Корпус изготовлен из металла с оксидированием, цвет корпуса — серый. Изолятор выполнен из карболита коричневого цвета. Посадочный диаметр составляет 24 мм, диаметр корпуса — 32 мм, высота — 62,5 мм. Конструкция предусматривает прямой патрубок (обозначение П в маркировке). Соединение частей разъёма — резьбовое.

• Количество контактов: 10
• Диаметр контакта: 1,5 мм
• Максимальный ток на контакт: 10 А
• Суммарный ток на соединитель: до 83 А
• Рабочее напряжение: от 560 до 700 В
• Частотный диапазон: до 3 МГц
• Термостойкость: до 100 градусов Цельсия
• Посадочный диаметр: 24 мм
• Диаметр корпуса: 32 мм
• Высота: 62,5 мм
• Материал корпуса: металл с оксидированием
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Тип соединения: резьбовое
• Исполнение: негерметичное

Ресурс и надёжность

Заявленный ресурс работы вилки составляет до 500 сочленений-расчленений. Наработка изделия — не менее 1000 часов. Эти показатели подтверждают пригодность разъёма для многократной коммутации в составе обслуживаемого оборудования.

Применение и конструктивные особенности

2РМДТ24КУН10Ш5В1В применяется для внутреннего объёмного монтажа, то есть для подключения проводников внутри корпусов приборов и блоков. Прямой патрубок упрощает ввод кабеля и фиксацию жгута. Резьбовое соединение препятствует самопроизвольному разъединению при вибрации и механических воздействиях.

Термостойкость до 100 градусов Цельсия позволяет использовать разъём вблизи нагревающихся элементов при условии соблюдения температурного режима. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях повышенной влажности, агрессивных сред или избыточного давления.

Металлический оксидированный корпус обеспечивает механическую прочность и защиту от коррозии. Карболитовый изолятор сохраняет диэлектрические свойства и форму при нагреве. Серебряное покрытие контактов снижает переходное сопротивление и износ при многократных сочленениях.

Маркировка и исполнение

Обозначение 2РМДТ24КУН10Ш5В1В содержит сведения о серии, посадочном диаметре, количестве и типе контактов, а также конструктивных признаках. Артикул изделия — 50040. Категория — 2РМД. Год выпуска, указанный в карточке товара, — 2017.

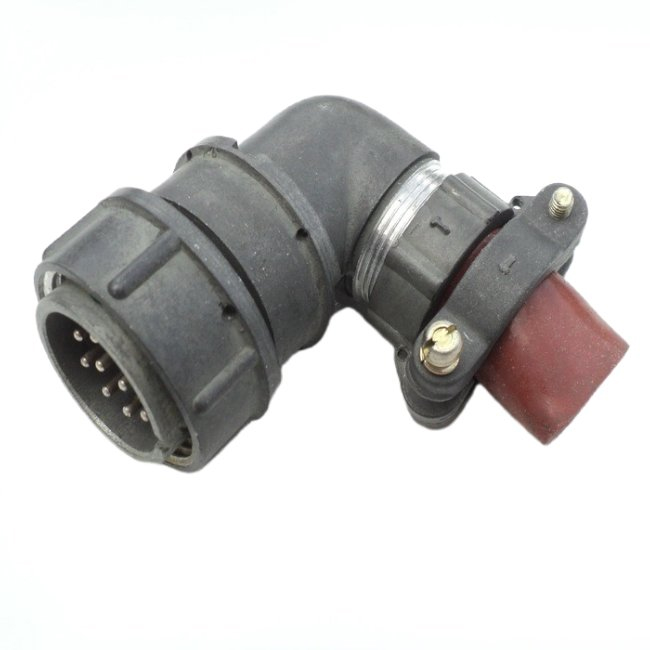

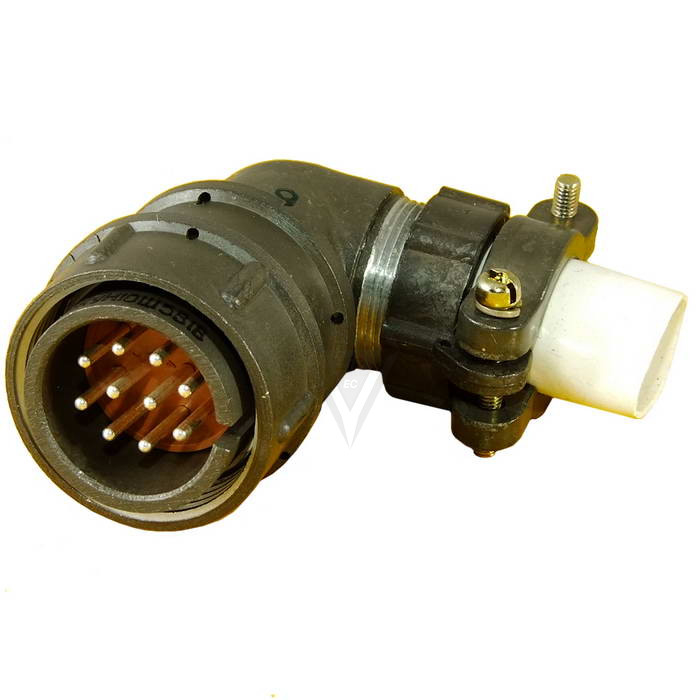

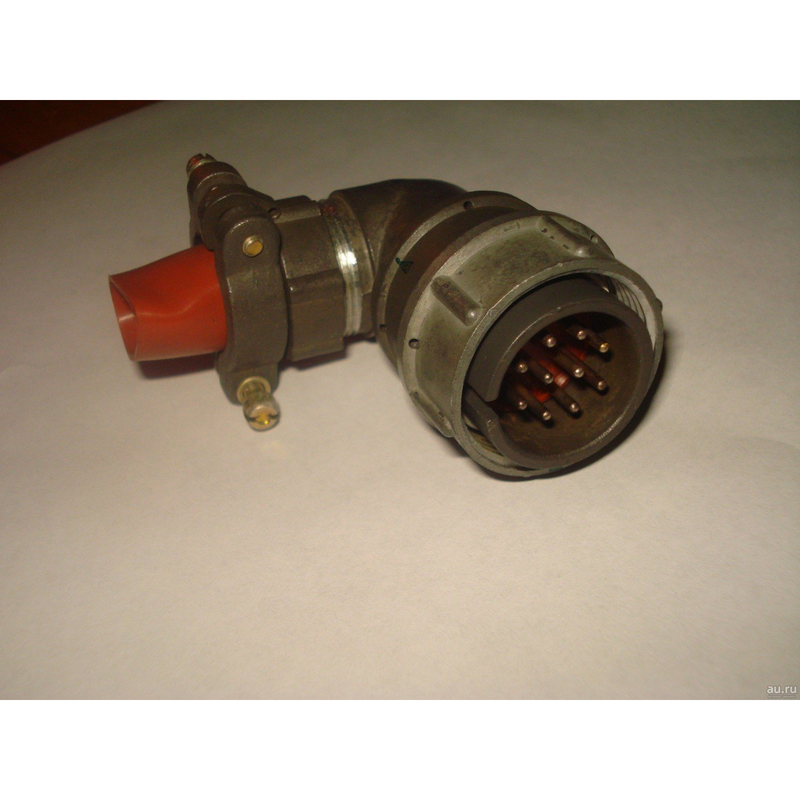

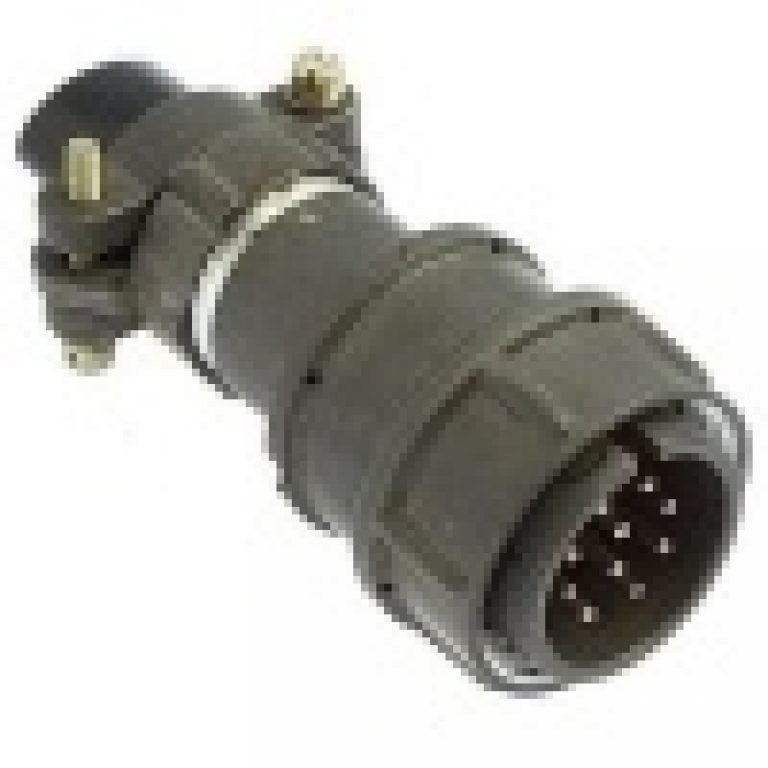

На фотографиях представлен разъём в чёрном цилиндрическом корпусе с золотистыми контактами, белой муфтой и кронштейнами для крепления. Возможны иные варианты внешнего исполнения, в том числе с оливковым или серым корпусом и оранжевыми вставками, что зависит от партии и модификации.

Комплектация и страна производства

Изделие производится в России компанией Элекон. В комплект поставки входит кабельная вилка 2РМДТ24КУН10Ш5В1В. Ответная часть разъёма и крепёжные элементы в комплектацию не входят и подбираются отдельно в соответствии с типоразмером и условиями монтажа.
