Назначение

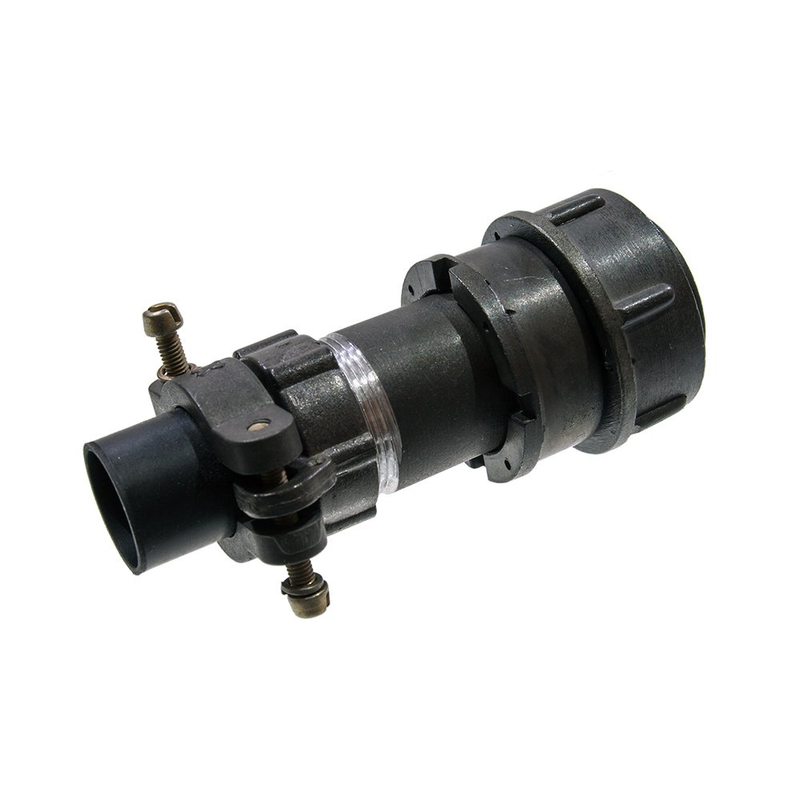

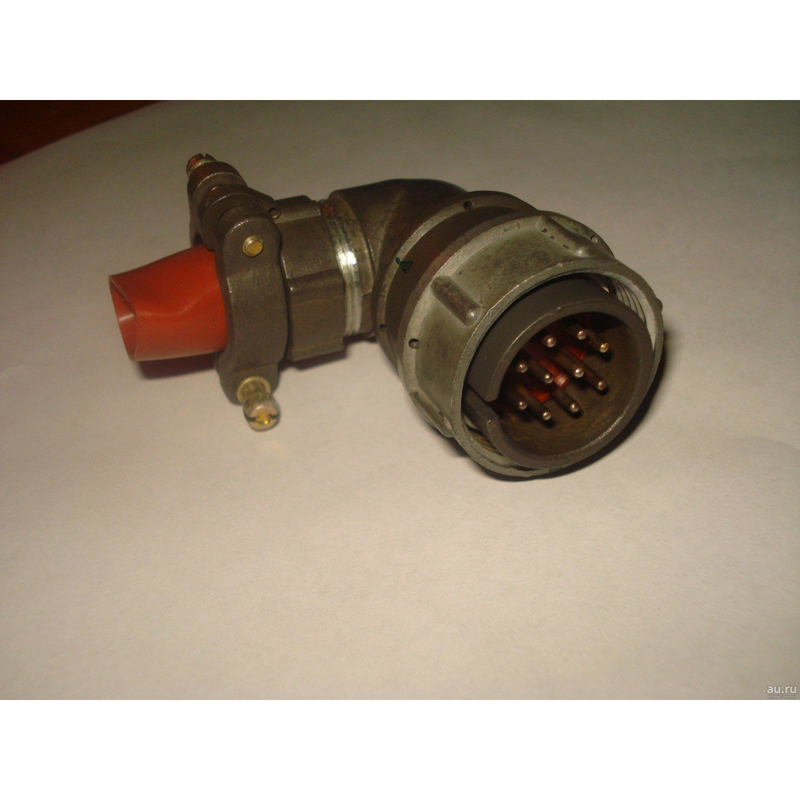

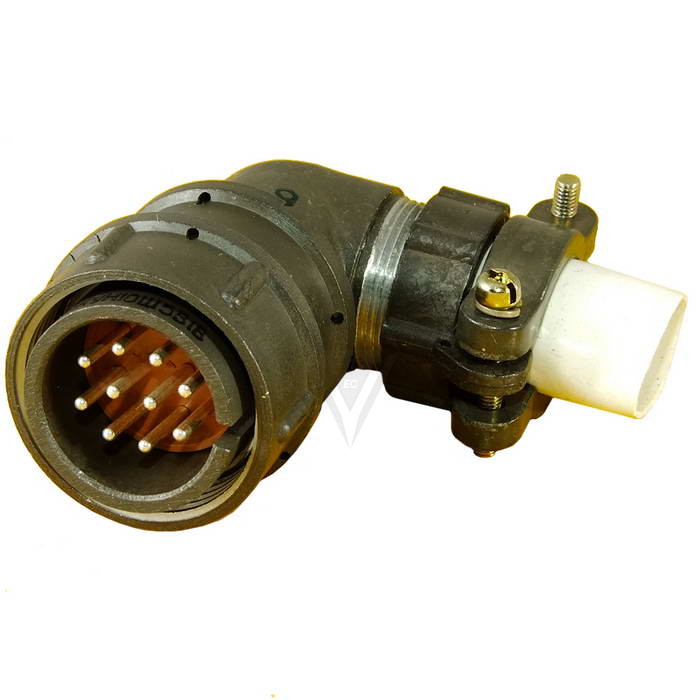

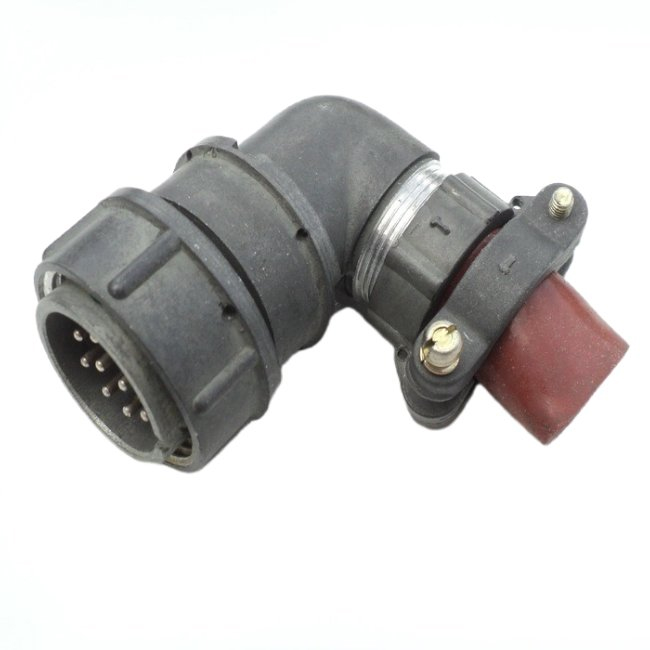

2РМДТ24КУН10Ш5В1В «5» относится к серии 2РМД — цилиндрическим низкочастотным негерметичным соединителям. Изделия этой серии предназначены для подключения и отключения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель применяется там, где требуется разъёмное электрическое соединение кабельных и блочных узлов, а герметичность по газу или жидкости не входит в число обязательных требований.

Артикул позиции — 2297, категория — 2РМД. Производитель в карточке товара не указан, краткое описание из каталога отсутствует. Конкретное исполнение 2РМДТ24КУН10Ш5В1В «5» в предоставленных источниках напрямую не описано, поэтому ниже приведены подтверждённые характеристики серии и сведения по аналогичным моделям.

Подтверждённые особенности серии

Перечисленные ниже параметры заявлены для серии 2РМД и для аналогичных моделей ряда. Для конкретного исполнения 2РМДТ24КУН10Ш5В1В «5» их следует подтвердить у производителя или поставщика.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ по ГОСТ.
• Условный размер корпуса: 24.
• Вид корпуса: кабельный или блочный.
• Способ монтажа: объёмный монтаж или пайка.
• Покрытие контактов: серебро или золото.
• Количество контактов аналогичной модели: 10.
• Тип контактов аналогичной модели: штырь.
• Способ сочленения аналогичной модели: резьбовое.
• Рабочая температура аналогичной модели: от минус 60 до плюс 100 градусов Цельсия.

Обозначение и комплектация

В обозначении серии заложены условный размер корпуса и число контактов; сочетание контактов указывается номером, в данном случае это «5». Буквенные группы обозначают конструктивные признаки исполнения — тип корпуса, вид контактов и вариант покрытия. Точная расшифровка каждой позиции обозначения для модели 2РМДТ24КУН10Ш5В1В «5» в имеющихся данных не приведена, поэтому трактовать её самостоятельно не следует.

Комплектация, страна производства, наличие сертификатов и гарантийные условия в карточке товара не указаны. Эти сведения не подтверждены и не приводятся здесь как известные.

Приёмка «5»

В характеристиках VirtueMart для данной позиции указана приёмка «5». Это означает, что изделие поставляется с приёмкой соответствующей категории, что важно при подборе элементной базы для ответственных применений. При заказе стоит уточнить, каким документом оформлена приёмка и распространяется ли она на всю партию.

Применение

Соединители серии 2РМД применяются в составе кабельных сборок и блоков аппаратуры: для стыковки жгутов, подключения пультов и приборов, организации разъёмных переходов между узлами. Резьбовое сочленение обеспечивает механически стойкое соединение, а исполнение УХЛ по ГОСТ допускает эксплуатацию в умеренном и холодном климате.

При монтаже важно учитывать способ присоединения проводников — объёмный монтаж или пайку — и подбирать ответную часть с тем же условным размером корпуса и тем же сочетанием контактов, иначе сочленение будет невозможно.

Что уточнить перед покупкой

1. Точное число и сочетание контактов для данного исполнения.
2. Вид корпуса: кабельный или блочный.
3. Материал покрытия контактов: серебро или золото.
4. Способ монтажа проводников, предусмотренный исполнением.
5. Обозначение ответной части для сочленения.
6. Наличие и оформление приёмки «5».
7. Диапазон рабочих температур, подтверждённый для этой модели.
