Назначение соединителя

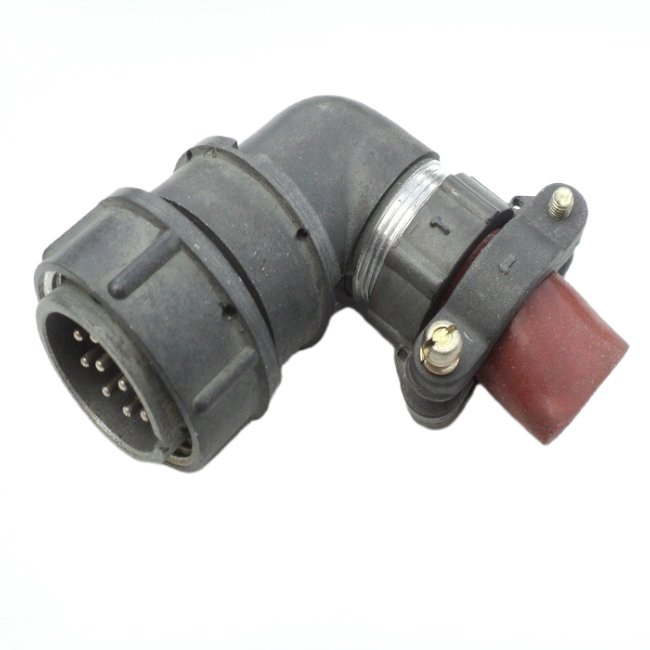

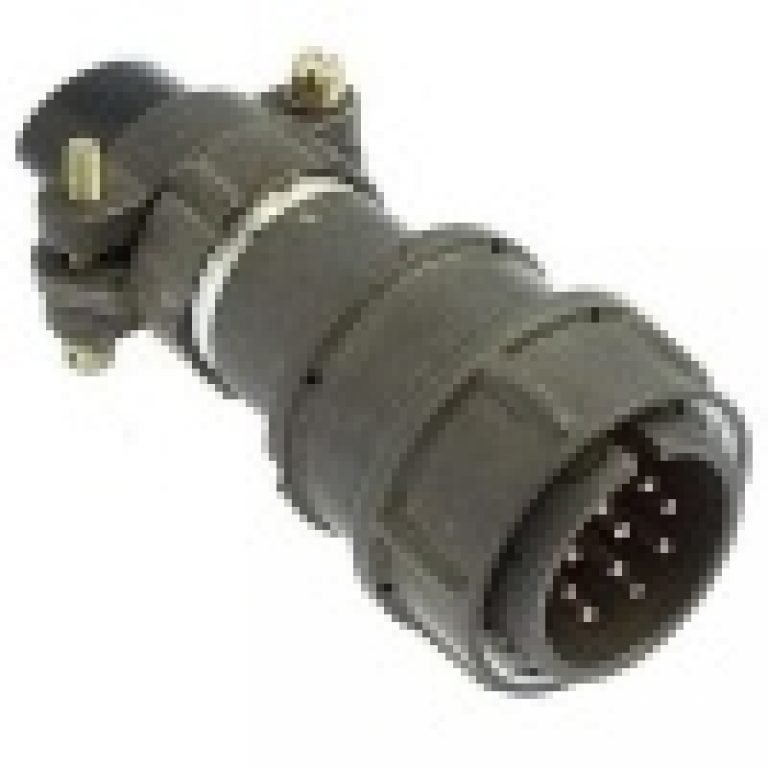

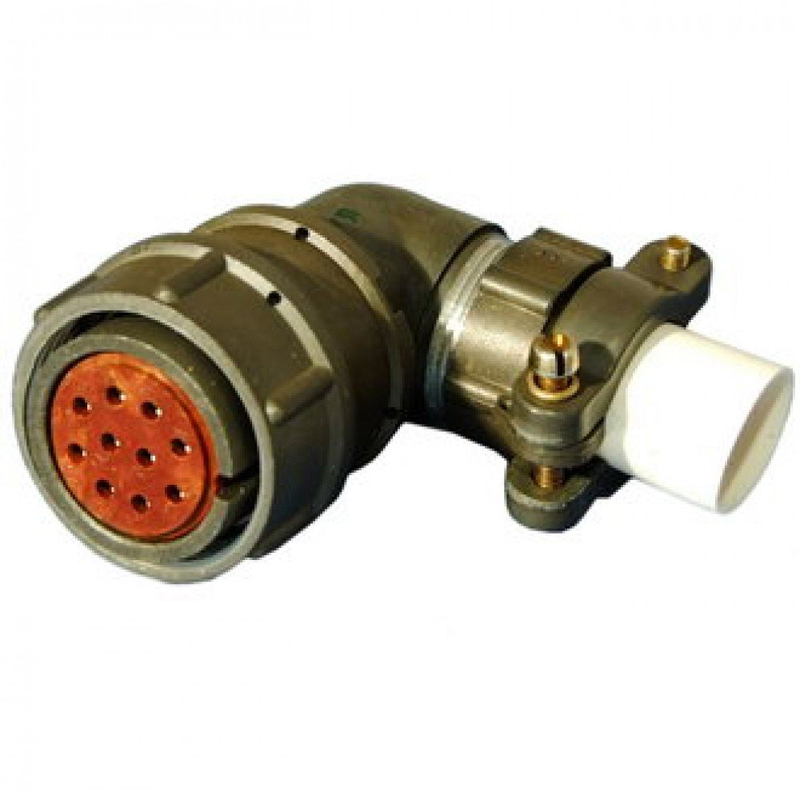

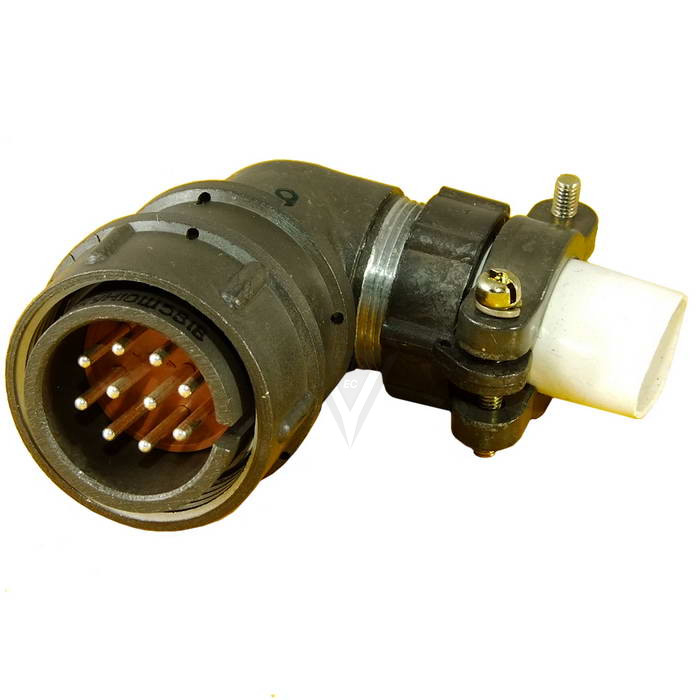

2РМДТ24КУН10Ш5А1В — кабельная вилка серии 2РМД, то есть цилиндрический негерметичный соединитель, предназначенный для обеспечения электрического контакта между кабелем и ответной частью цепи. Изделие относится к типоразмеру 24 и несёт десять контактов, что определяет его применение в жгутах и кабельных сборках, где требуется передача нескольких независимых сигналов или цепей питания через один разъём.

Конструкция исполнена в кабельном корпусе с прямым патрубком, поэтому соединитель ориентирован на оконцевание кабеля и работу в составе подвижных и неподвижных кабельных линий. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление при многократных сочленениях.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данного типа соединителя в каталоге. Значения относятся к изделию в целом и к одиночному контакту.

• Тип соединителя: 2РМД, цилиндрический, негерметичный.
• Условный размер: 24.
• Количество контактов: 10.
• Тип патрубка: прямой.
• Вид корпуса: кабельный.
• Покрытие контактов: серебро.
• Максимальная токовая нагрузка на одиночный контакт: 10 А.
• Суммарная токовая нагрузка на соединитель: 83 А.
• Рабочее напряжение: 560 В.
• Максимальное испытательное напряжение: 700 В.

Электрические параметры

Сопротивление изоляции составляет не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм. Такие значения подтверждают пригодность соединителя для цепей, чувствительных к потерям на переходном сопротивлении, и для работы при напряжении до 560 В с испытательным напряжением до 700 В.

Механические параметры и ресурс

Ресурс по сочленениям и расчленениям достигает 500 циклов, минимальная наработка изделия — не менее 1000 часов. Это позволяет использовать вилку в разъёмах, которые периодически разъединяются при обслуживании аппаратуры, без быстрой деградации контактной группы.

Климатические условия

Рабочая температура лежит в диапазоне от минус 60 °C до плюс 100 °C. Срок хранения изделия — до 15 лет. Соединитель рассчитан на эксплуатацию в умеренном и холодном климате.

Применение

Изделие предназначено для узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Кабельное исполнение корпуса и прямой патрубок делают его пригодным для монтажа в составе кабельных сборок, соединительных жгутов и межблочных линий, где требуется разъёмное соединение десяти цепей.

Сочетание серебряного покрытия контактов, широкого температурного диапазона и ресурса до 500 сочленений определяет применение в аппаратуре, работающей при переменных температурах и периодическом обслуживании. Соединитель обеспечивает стабильное электрическое соединение при механических воздействиях, характерных для кабельных линий.

Обозначение и совместимость

Маркировка содержит сведения о серии, типоразмере, числе контактов и исполнении корпуса. При подборе ответной части следует ориентироваться на серию 2РМД, условный размер 24 и число контактов 10, указанные в настоящем описании.
