Назначение изделия

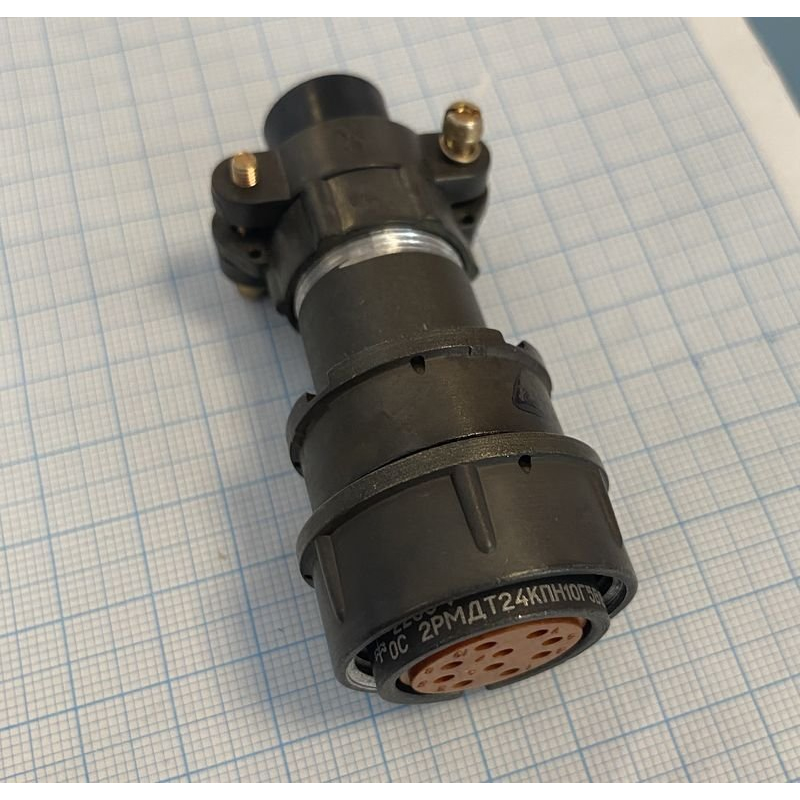

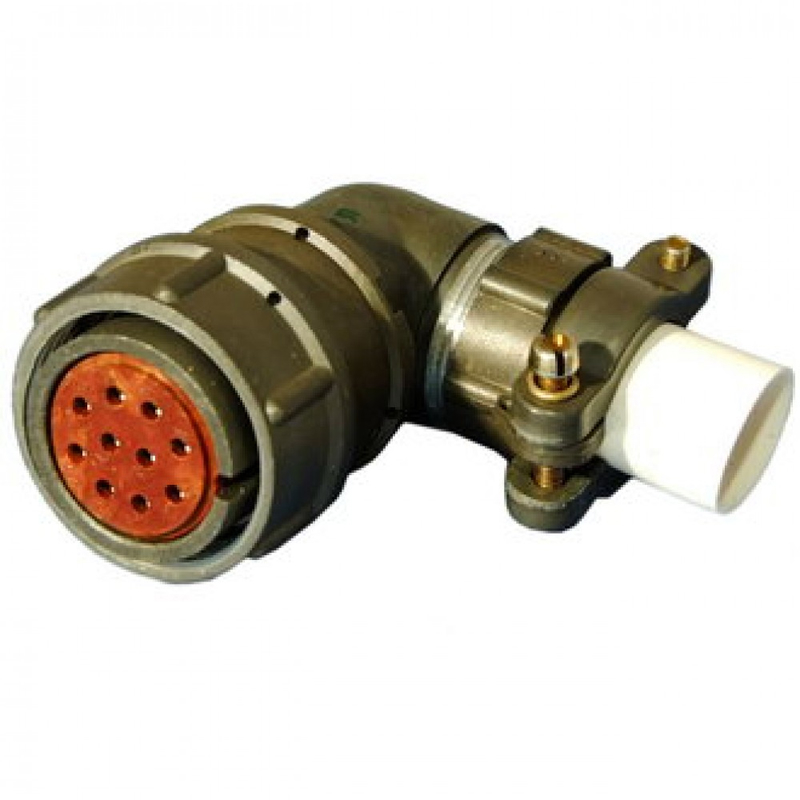

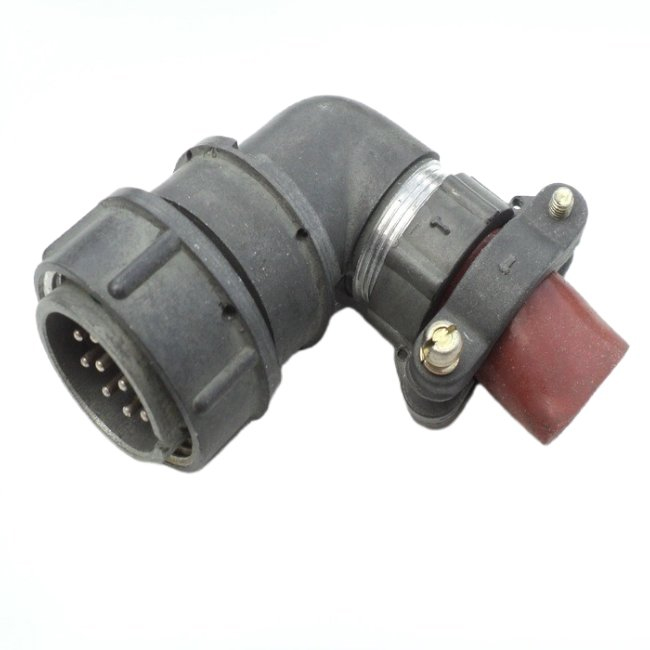

2РМДТ24КУН10ГВ1В «5» — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560–700 В. Розетка применяется в узлах радиоэлектронной аппаратуры общего и специального назначения, где требуется внутренний объёмный монтаж.

Конструктивное исполнение — негерметичное, при этом всеклиматическое. Такое сочетание позволяет использовать соединитель в составе аппаратуры, работающей в различных условиях эксплуатации. Категория товара — 2РМД, артикул — 2294. Производитель в данных о товаре не указан.

Основная задача розетки — обеспечить электрическое соединение цепей внутри блока или между блоком и кабелем, сохраняя стабильные параметры передачи при механических и климатических нагрузках.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 10.
• Максимальный ток на контакт — 10 А.
• Общая нагрузка — до 83 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 560–700 В.
• Частота соединяемых цепей — до 3 МГц.

Стойкость к внешним воздействиям

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50g.
• Механические удары до 1000 метров на секунду в квадрате, многократного действия.
• Акустический шум уровнем до 170 дБ.
• Линейное ускорение до 2000 метров на секунду в квадрате.

Материалы и монтаж

Покрытие контактов — золото или серебро. Присоединение проводников выполняется обжимкой. Розетка относится к негерметичному типу, при этом выполнена во всеклиматическом исполнении.

Низкое сопротивление контактов и высокая ёмкость изоляции в сочетании с малым значением межконтактной ёмкости делают соединитель пригодным для передачи сигналов в низкочастотном диапазоне без заметных искажений.

Применение и монтаж

Розетка монтируется в объёме аппаратуры, то есть рассчитана на внутренний объёмный монтаж. Такой способ установки применяется в блоках, стойках и шкафах радиоэлектронной аппаратуры, где соединитель должен занимать минимум места на шасси и обеспечивать удобную разводку жгута.

1. Соединитель устанавливается в корпус или на панель аппаратуры общего или специального назначения.
2. Проводники присоединяются к контактам обжимкой.
3. Эксплуатация допускается в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В.
4. Изделие сохраняет работоспособность при вибрации, ударах, акустическом шуме и линейном ускорении в указанных пределах.

Приёмка

Товар поставляется с приёмкой «5». Это подтверждает, что изделие прошло установленную приёмочную процедуру и соответствует заявленным характеристикам.

Перед установкой следует проверить целостность корпуса и контактов, а также соответствие числа контактов требуемой схеме соединения. Для десяти контактных цепей распределение нагрузки ограничивается значением до 10 А на контакт при общей нагрузке до 83 А.
