Назначение

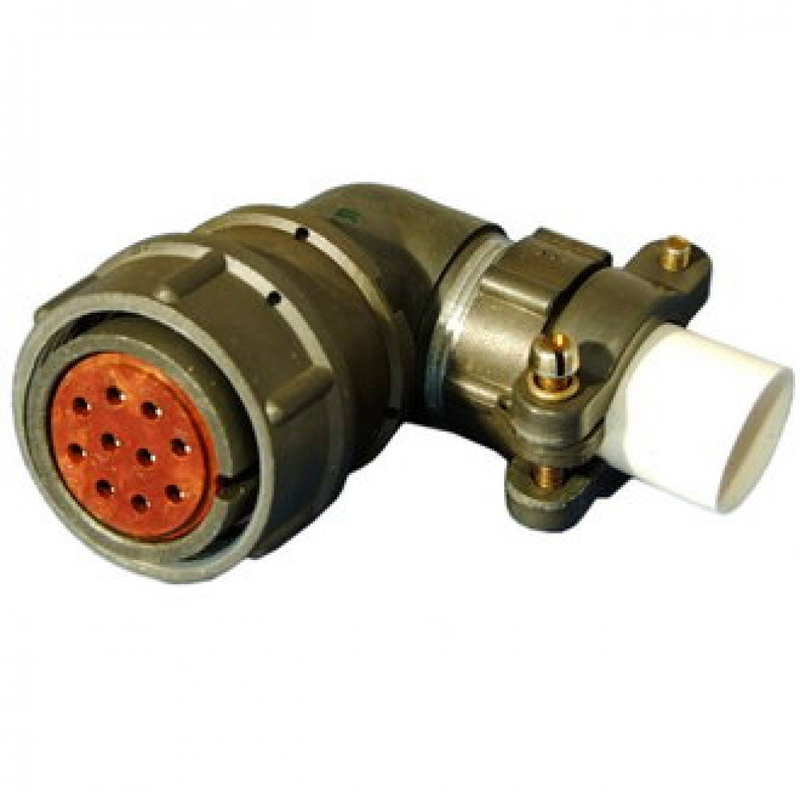

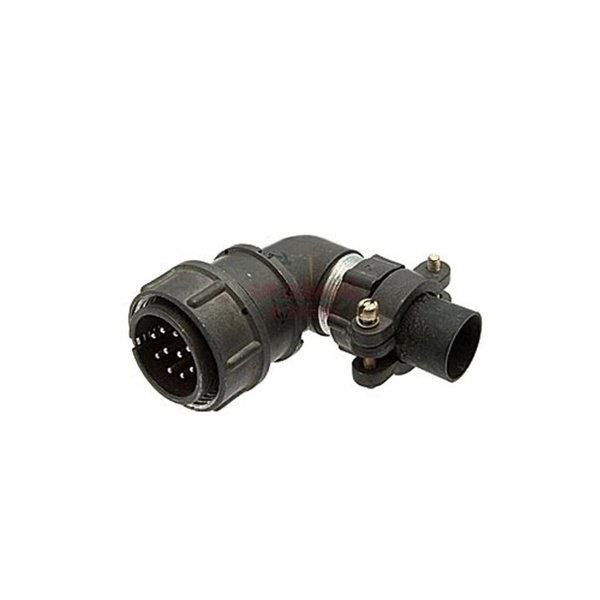

Розетка 2РМДТ24КУН10Г5В1В производства «Элекон» с приемкой «ОТК» — низкочастотный цилиндрический разъем серии 2РМДТ, предназначенный для электрического соединения в цепях постоянного и переменного тока. Изделие относится к тропико-устойчивому исполнению и применяется преимущественно при внутреннем объемном монтаже, где требуется надежное многоконтактное соединение с пайкой проводников кабеля.

Разъем выполнен с резьбовым типом сочленения и однотипным ключом корпуса, что обеспечивает ориентированное соединение ответных частей и устойчивость к самоотвинчиванию при механических воздействиях.

Конструктивные особенности

Корпус изготовлен из алюминиевого сплава, изолятор — из карболита. Конструкция рассчитана на многоконтактное соединение с возможностью пайки на кабель. Все контакты одинакового диаметра 1,5 мм, что соответствует сочетанию «Г».

• Количество контактов — 10, все диаметром 1,5 мм (сочетание «Г»).
• Тип сочленения — резьбовое, ключ корпуса однотипный.
• Материал корпуса — алюминиевый сплав.
• Материал изолятора — карбонит.
• Способ монтажа — пайка на кабель.

Подтвержденные технические характеристики

Электрические и эксплуатационные параметры разъема определяют область его применения в составе низкочастотных цепей с повышенными требованиями к стабильности сопротивления и изоляции.

• Максимальное рабочее напряжение — до 560 В (амплитудное значение).
• Максимальный ток на один контакт — до 10 А.
• Суммарный ток на разъем — до 83 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Емкость между контактами — не более 6 пФ.

Условия эксплуатации

Климатическое исполнение — тропико-устойчивое. Диапазон рабочих температур ориентировочно от минус 60 до плюс 100 °С. Допустимая влажность — до 98% при температуре плюс 40 °С. Разъем устойчив к вибрации и механическим ударным нагрузкам в пределах норм технических условий.

Ресурс сочленения–расчленения составляет порядка 500 циклов, что обеспечивает возможность многократного подключения и отключения без потери рабочих характеристик.

Применение

Разъем применяется во внутреннем объемном монтаже для соединения кабельных цепей постоянного и переменного тока. Благодаря тропико-устойчивому исполнению, широкому диапазону рабочих температур и стойкости к влажности изделие подходит для эксплуатации в жестких климатических условиях.

1. Электрическое соединение в цепях постоянного и переменного тока.
2. Внутренний объемный монтаж.
3. Эксплуатация при повышенной влажности и в условиях вибрационных и ударных нагрузок.

Комплектация и приемка

Поставка осуществляется в заводской упаковке. Приемка — «ОТК», год — 2025. Артикул товара — 20162, категория — 2РМД, производитель — «Элекон».
