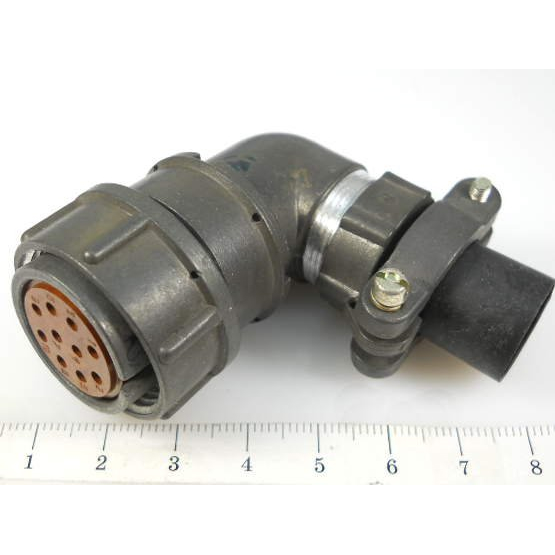

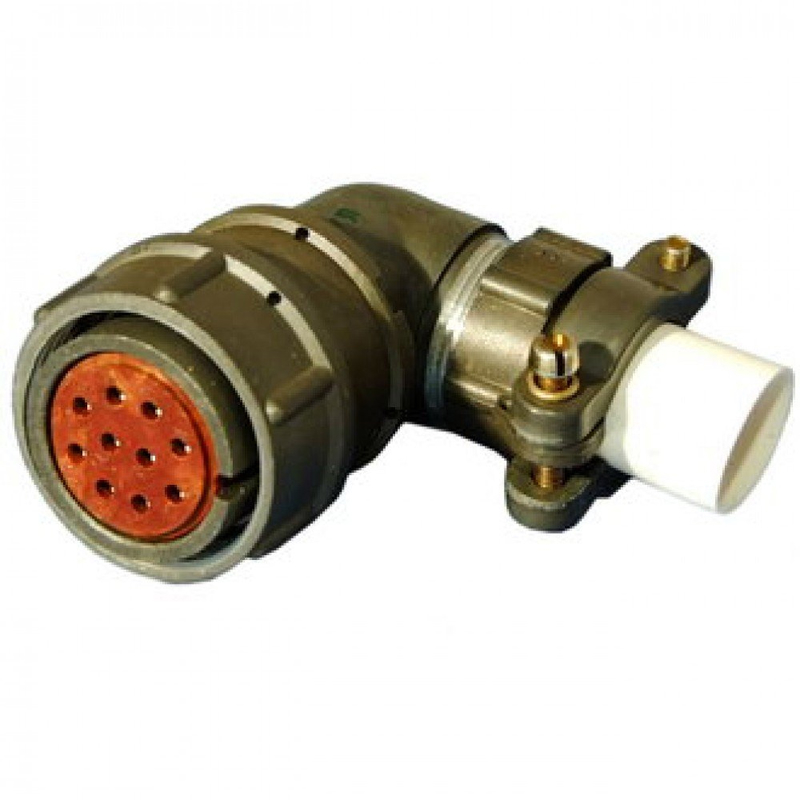

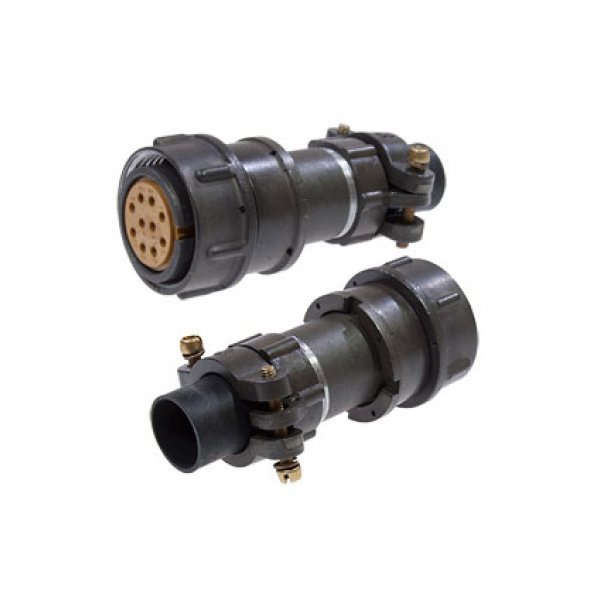

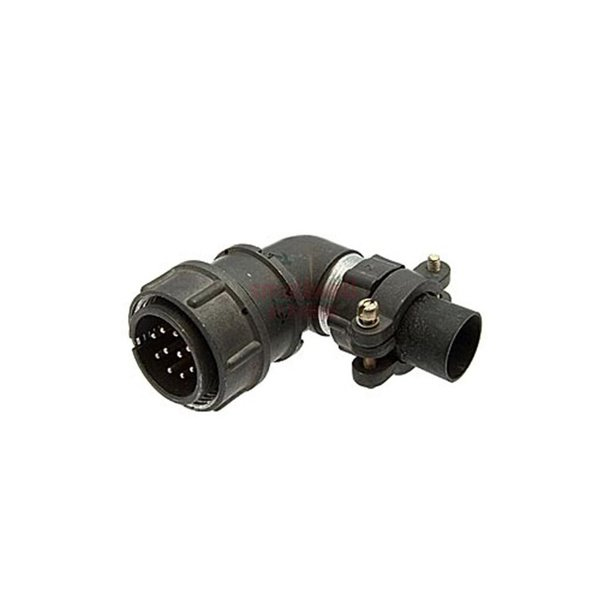

2РМДТ24КУН10Г5В1: надежный цилиндрический разъем для электрических соединений

2РМДТ24КУН10Г5В1 — цилиндрический низкочастотный соединитель серии 2РМДТ, рассчитанный на формирование надежных разъемных соединений в электрических цепях аппаратуры, кабельных сборок и систем управления. Конструкция разъема ориентирована на стабильную передачу питания и сигналов при механических нагрузках, вибрации и широком диапазоне температур.

Назначение разъема 2РМДТ24КУН10Г5В1

Разъемы семейства 2РМДТ применяют там, где требуется компактное, прочное и многократно разъемное соединение проводников. Такие изделия востребованы в промышленном оборудовании, измерительной технике, системах автоматики, транспорте, энергетических установках и специальной радиоэлектронной аппаратуре.

Исполнение 2РМДТ24КУН10Г5В1 относится к цилиндрическим соединителям с корпусом условного размера 24 и контактной группой на 10 позиций. Индекс в обозначении помогает определить конструктивное исполнение изделия, конфигурацию корпуса, вариант кабельного ввода и сочетание контактов. При подборе ответной части важно сверять полную маркировку, схему расположения контактов и требования конкретной технической документации.

Основные особенности

• Цилиндрическая конструкция корпуса обеспечивает механическую прочность и удобство стыковки.

• Контактная группа на 10 контактов подходит для одновременного подключения нескольких силовых, сигнальных или управляющих линий.

• Соединитель предназначен для монтажа в составе кабельных линий и электрооборудования.

• Пайка применяется как типовой способ присоединения проводников к контактам.

• Металлический корпус способствует защите контактной части от внешних воздействий и повышает устойчивость изделия к эксплуатации в сложных условиях.

• Серия 2РМДТ рассчитана на многократные циклы сочленения и расчленения, что удобно для оборудования, требующего регулярного технического обслуживания.

Технические параметры серии

Для близких исполнений соединителей с контактной группой 10 и корпусом размера 24 характерны рабочие напряжения до 560 В, контактные элементы диаметром 1,5 мм, сопротивление контакта не более 2,5 мОм и сопротивление изоляции не менее 5000 МОм. Конкретные значения для 2РМДТ24КУН10Г5В1 следует подтверждать по паспорту или ТУ на требуемое исполнение.

Соединители данного класса могут эксплуатироваться при температурах от −60 до +100 °C, при влажности до 98% при +40 °C и рассчитаны на вибрационные и ударные воздействия. Ресурс типовых изделий серии составляет до 500 циклов сочленения-расчленения, а срок сохраняемости — до 15 лет при соблюдении установленных условий хранения.

Где используется 2РМДТ24КУН10Г5В1

Разъем 2РМДТ24КУН10Г5В1 может применяться для создания разъемных соединений в следующих системах:

• Кабелях управления и распределительных жгутах.

• Щитовом и шкафном электрооборудовании.

• Контрольно-измерительных комплексах.

• Промышленных системах автоматизации.

• Электроприводах и оборудовании энергетической инфраструктуры.

• Машиностроительной, транспортной и приборостроительной технике.

• Аппаратуре, работающей при перепадах температуры, вибрации и высокой влажности.

Например, в кабеле управления 10 контактов могут использоваться для передачи питающего напряжения, командных сигналов, обратной связи от датчиков и резервных цепей. Такое решение упрощает монтаж оборудования и позволяет быстро отключать отдельный модуль во время диагностики или ремонта.

На что обратить внимание при подборе

При выборе соединителя необходимо учитывать не только маркировку 2РМДТ24КУН10Г5В1, но и совместимость с ответной частью. Важны количество и расположение контактов, тип контактов — штыри или гнезда, диаметр контактных элементов, вариант корпуса, направление патрубка, исполнение кабельного ввода и наличие требований к экранированию.

Также следует проверить допустимые токи для каждого контакта и для соединителя в целом, рабочее напряжение, климатическое исполнение, способ монтажа и материал контактного покрытия. Для аналогичных разъемов с десятью контактами предельный ток на контакт может составлять порядка 10 А, а суммарная нагрузка — до 83 А, однако эти показатели зависят от точного сочетания контактов и режима работы.

2РМДТ24КУН10Г5В1 — практичное решение для построения прочных и обслуживаемых электрических соединений, когда важны надежность контакта, удобство монтажа и устойчивость к промышленным условиям эксплуатации.
