2РМДТ24КУН10Г5В1В 2024г «ОТК» Элекон
Производитель: Элекон
Технические характеристики
Разъем 2РМДТ24КУН10Г5В1В производства Элекон относится к серии цилиндрических низкочастотных соединителей 2РМДТ, предназначенных для внутреннего объемного монтажа и работы в цепях постоянного и переменного тока с частотой до 3 МГц.
2РМДТ – это низкочастотные разъемы, собираемые в корпусе из металла (обычно алюминиевый сплав) с карболитовым изоляционным основанием, рассчитанные на повышенные механические и климатические нагрузки (вибрация, удары, перепады температур).
Контакты располагаются в круглом изоляторе и фиксируются с помощью резьбовой накидной гайки; типоразмер 24 определяет габарит корпуса и допустимый ток/напряжение.
Для типов 2РМДТ24 с 10 контактами (видоисполнение «Г5») суммарное количество контактов в изоляторе — 10, а диаметр контактов обычно 1,5 мм.
Рабочий ток на контакт в серии 2РМДТ может достигать порядка 10–36 А в зависимости от конкретного исполнения, а максимально рабочее напряжение — до 560–700 В, при частоте до 3 МГц.
Разъемы 2РМДТ рассчитаны на работу в широком диапазоне температур (примерно от −60 до +100 °С) и при высокой относительной влажности, а также в условиях пониженного и повышенного атмосферного давления.
Изделия выдерживают синусоидальную вибрацию с ускорением до примерно 50 g, механические удары кратковременного и многократного действия, а также акустические нагрузки до 170 дБ, что типично для промышленной и бортовой аппаратуры.
Буквенно‑цифровая часть «2РМДТ24КУН10Г5В1В» обозначает:
«2РМДТ» – серия цилиндрических низкочастотных разъемов внутреннего объемного монтажа;
«24» – условный размер корпуса;
«К» – кабельный корпус;
«У» – вероятно, герметичное или специальное исполнение (точный код зависит от ТУ производителя);
«Н» – накидная гайка для неэкранированного кабеля;
«10Г5» – 10 контактов Ø 1,5 мм;
«В1» – вид приемки и исполнение, где «5» указывает на приемку ОТК (отдела технического контроля) по соответствующим техническим условиям.
Такие разъемы используются в ответственных промышленных, транспортных и специальных изделиях, где требуется надежный цилиндрический низкочастотный соединитель с хорошей механической прочностью и устойчивостью к внешним воздействиям.
Их типичные области применения — системы электроснабжения, распределительные панели, бортовые устройства, приборы связи и автоматики, где требуется кабельный разъем с резьбовым соединением и многожильным кабелем.
Описание
2РМДТ24КУН10Г5В1В
2РМДТ24КУН10Г5В1В: кабельный соединитель для надёжных электрических цепей
2РМДТ24КУН10Г5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на создание разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется в радиоэлектронной аппаратуре общего и специального назначения, где важны устойчивость контакта, механическая прочность и работа в широком диапазоне внешних воздействий.
Конструктивные особенности

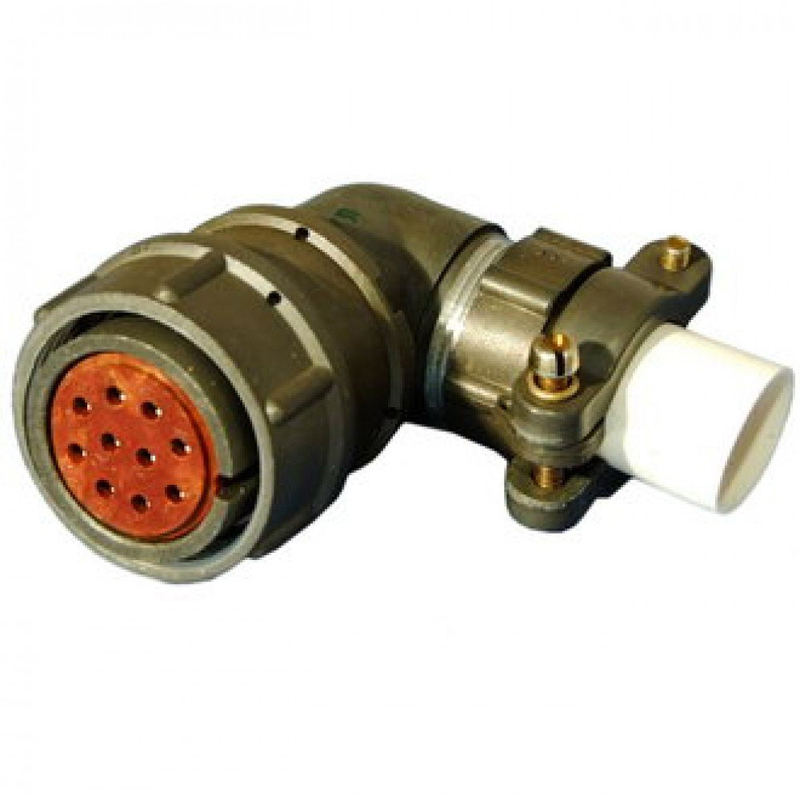

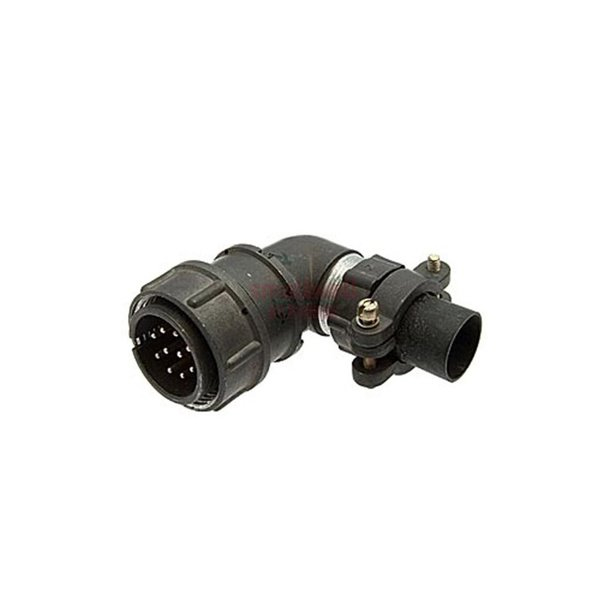

Маркировка 2РМДТ24КУН10Г5В1В указывает на кабельную розетку с угловым патрубком и гайкой для неэкранированного кабеля. Контактная группа имеет серебряное покрытие, а конструкция предусматривает резьбовую фиксацию в сочленённом положении. Такое решение снижает риск самопроизвольного разъединения при вибрациях, перемещениях кабеля и регулярной эксплуатации оборудования.
Соединители семейства 2РМДТ относятся к негерметичным, тропикоустойчивым изделиям для внутреннего монтажа. Подключение проводников к хвостовикам контактов выполняется пайкой, что позволяет получить стабильное электрическое соединение в составе кабельных жгутов и аппаратных блоков.
Основные параметры
Для типоразмера с 10 контактами характерны следующие показатели:
| Параметр | Значение |
|---|---|
| Тип изделия | Цилиндрический низкочастотный соединитель |
| Исполнение | Кабельная розетка, угловой патрубок |
| Количество контактов | 10 |
| Номинальное рабочее напряжение | До 560 В |
| Ток на одиночный контакт | До 10 А |
| Общая токовая нагрузка | До 83 А |
| Покрытие контактов | Серебро |
| Сопротивление контакта | Не более 0,0025 Ом |
| Сопротивление изоляции | Не менее 5000 МОм в нормальных условиях |
| Рабочая температура | От −60 до +100 °C |
| Допустимая относительная влажность | До 98% при +40 °C |
| Ресурс сочленений и расчленений | До 500 циклов |
| Гарантийный срок хранения | 15 лет |
Указанные значения относятся к исполнению серии и должны уточняться по действующей технической документации для конкретной поставки и категории качества.
Где используется 2РМДТ24КУН10Г5В1В
Разъём 2РМДТ24КУН10Г5В1В востребован при изготовлении, ремонте и модернизации электрических соединений, где требуется компактный многоконтактный интерфейс с надёжной фиксацией. Его используют в составе:
блоков радиоэлектронной аппаратуры;
измерительных и контрольных систем;
промышленных шкафов и модулей управления;
кабельных сборок и жгутов;
специального оборудования, рассчитанного на воздействие вибраций и перепадов температуры;
систем передачи питания и управляющих сигналов.
Серия 2РМДТ рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Это делает соединитель подходящим не только для питания, но и для низкочастотных сигнальных линий в составе аппаратуры.
Преимущества конструкции
Ключевое преимущество 2РМДТ24КУН10Г5В1В — сочетание десятиконтактной схемы, кабельного исполнения и резьбового сочленения. Угловой патрубок помогает рационально организовать вывод кабеля в условиях ограниченного монтажного пространства, а серебряное покрытие контактов способствует снижению переходного сопротивления.
При проектировании жгута важно учитывать распайку контактов, сечение проводников, суммарную токовую нагрузку, радиус изгиба кабеля и необходимость защиты соединения от загрязнений. Для сохранения характеристик рекомендуется выполнять монтаж пайкой в соответствии с техническими требованиями и не превышать допустимое число перепаек контактов.
2РМДТ24КУН10Г5В1В остаётся практичным решением для формирования устойчивых разъёмных соединений в оборудовании, которому необходимы многоконтактность, механическая фиксация и работоспособность в сложных климатических условиях.
