2РМДТ24КУН10Г5В1В: кабельный соединитель для надёжных электрических цепей

2РМДТ24КУН10Г5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на создание разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется в радиоэлектронной аппаратуре общего и специального назначения, где важны устойчивость контакта, механическая прочность и работа в широком диапазоне внешних воздействий.

Конструктивные особенности

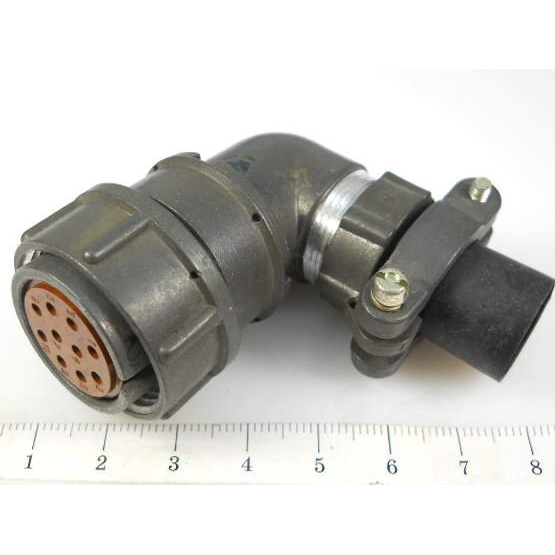

Маркировка 2РМДТ24КУН10Г5В1В указывает на кабельную розетку с угловым патрубком и гайкой для неэкранированного кабеля. Контактная группа имеет серебряное покрытие, а конструкция предусматривает резьбовую фиксацию в сочленённом положении. Такое решение снижает риск самопроизвольного разъединения при вибрациях, перемещениях кабеля и регулярной эксплуатации оборудования.

Соединители семейства 2РМДТ относятся к негерметичным, тропикоустойчивым изделиям для внутреннего монтажа. Подключение проводников к хвостовикам контактов выполняется пайкой, что позволяет получить стабильное электрическое соединение в составе кабельных жгутов и аппаратных блоков.

Основные параметры

Для типоразмера с 10 контактами характерны следующие показатели:

Указанные значения относятся к исполнению серии и должны уточняться по действующей технической документации для конкретной поставки и категории качества.

Где используется 2РМДТ24КУН10Г5В1В

Разъём 2РМДТ24КУН10Г5В1В востребован при изготовлении, ремонте и модернизации электрических соединений, где требуется компактный многоконтактный интерфейс с надёжной фиксацией. Его используют в составе:

• блоков радиоэлектронной аппаратуры;

• измерительных и контрольных систем;

• промышленных шкафов и модулей управления;

• кабельных сборок и жгутов;

• специального оборудования, рассчитанного на воздействие вибраций и перепадов температуры;

• систем передачи питания и управляющих сигналов.

Серия 2РМДТ рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Это делает соединитель подходящим не только для питания, но и для низкочастотных сигнальных линий в составе аппаратуры.

Преимущества конструкции

Ключевое преимущество 2РМДТ24КУН10Г5В1В — сочетание десятиконтактной схемы, кабельного исполнения и резьбового сочленения. Угловой патрубок помогает рационально организовать вывод кабеля в условиях ограниченного монтажного пространства, а серебряное покрытие контактов способствует снижению переходного сопротивления.

При проектировании жгута важно учитывать распайку контактов, сечение проводников, суммарную токовую нагрузку, радиус изгиба кабеля и необходимость защиты соединения от загрязнений. Для сохранения характеристик рекомендуется выполнять монтаж пайкой в соответствии с техническими требованиями и не превышать допустимое число перепаек контактов.

2РМДТ24КУН10Г5В1В остаётся практичным решением для формирования устойчивых разъёмных соединений в оборудовании, которому необходимы многоконтактность, механическая фиксация и работоспособность в сложных климатических условиях.
