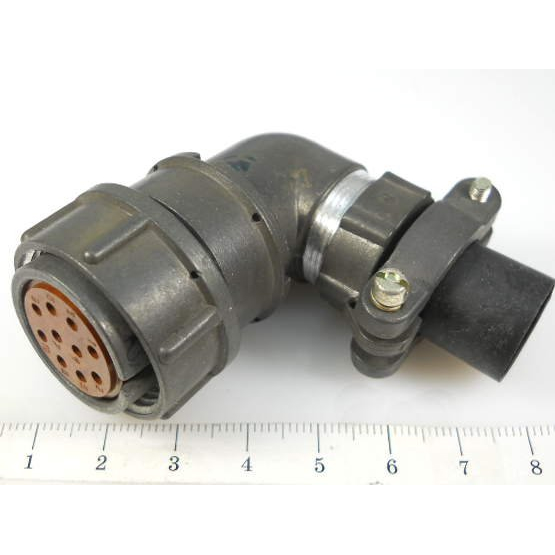

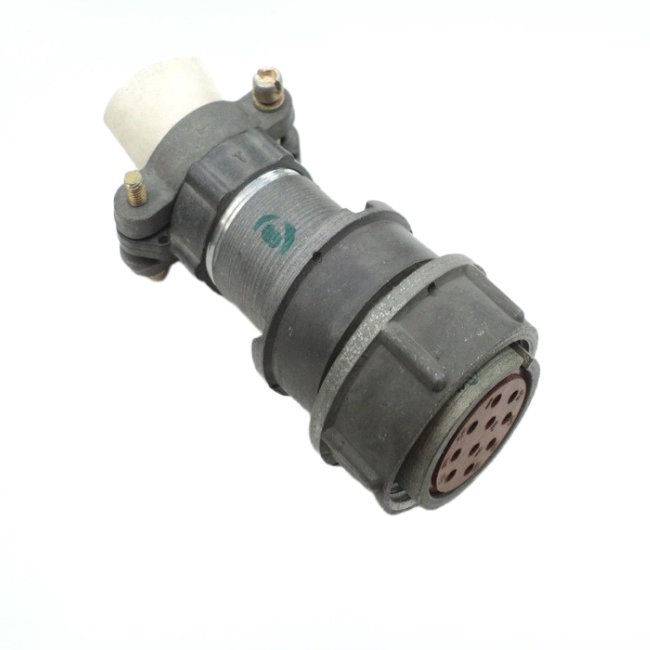

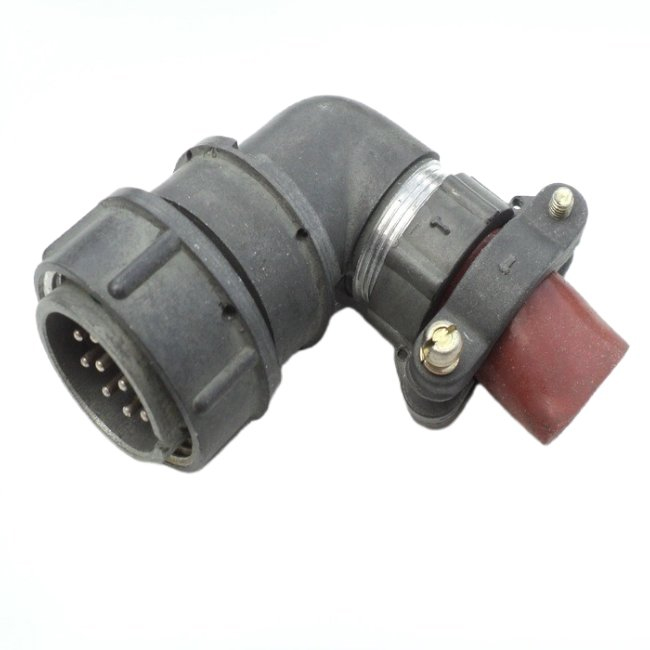

Разъём (соединитель) 2РМДТ24КУН10Г5В1‑В «5» относится к серии низкочастотных цилиндрических электрических соединителей типа 2РМ/2РМД/2РМДТ, предназначенных для соединения и разъединения цепей постоянного и переменного тока в радио‑ и электронной аппаратуре.

• 2РМДТ — серия низкочастотных цилиндрических соединителей, модификация 2РМДТ (для цепей постоянного и переменного тока, частотой до нескольких МГц).

• 24 — условный размер (диаметр корпуса), определяющий типоразмер и габариты.

• К — кабельная часть (разъём устанавливается на кабель).

• У — угловой патрубок (вывод кабеля под углом, компактнее для монтажа).

• Н — тип гайки для неэкранированного кабеля (без внешнего экрана).

• 10 — количество контактов в разъёме (10 шт.).

• Г — розетка (отводная часть, «гнездо»).

• 5 — конфигурация контактов: все контакты диаметром 1,5 мм.

• В — покрытие контактов серебром (может быть также золото в других модификациях).

• 1 — теплостойкость до +100 °C.

• В в конце (в обозначении «В1В») дополнительно указывает всеклиматическое исполнение корпуса.

• «5» (в кавычках) обычно относится к приёмке или группе по качеству/техусловиям (например, приёмка «5» по ТУ ГЕ0.364.126, как у близких 2РМД‑разъёмов).

• Предназначен для соединения цепей постоянного и переменного тока частотой до ~3 МГц при рабочих напряжениях порядка 560–700 В (в зависимости от исполнения и условий применения).

• Корпус из металла, изолятор из карболита, контакты серебряные, с сопротивлением контакта не более ~0,005 Ом, что обеспечивает хорошую проводимость и стабильность соединения.

• Эксплуатация в диапазоне температур примерно от −60 до +100 °C, возможно кратковременное воздействие до +150 °C при смене температур.

• Тип соединения — резьбовой, с одношпоночной поляризацией, что исключает неправильное соединение и обеспечивает надёжную фиксацию.

• Разъём устойчив к вибрации: диапазон частот вибрации до 5000 Гц, с допустимым ускорением порядка 490 м/с² (~50 g).

• Сопротивление изоляции в нормальных условиях не менее нескольких тысяч МОм, что обеспечивает хорошую электрическую развязку между цепями.
