Назначение и общее описание

2РМДТ24КУН10Г5В1Л — кабельная розетка цилиндрического типа из серии 2РМДТ, предназначенная для соединения электрических цепей переменного или постоянного тока в радиоэлектронной и радиотехнической аппаратуре. Изделие используется как соединитель общего назначения для длинных электрических цепей, в том числе в промышленных и специальных системах, где требуется надёжное ручное соединение с резьбовым сочленением и одношпоночной поляризацией.

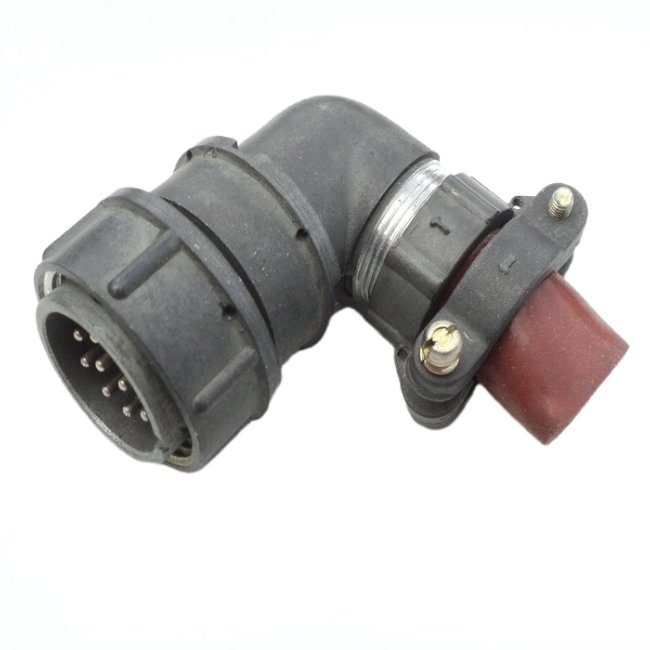

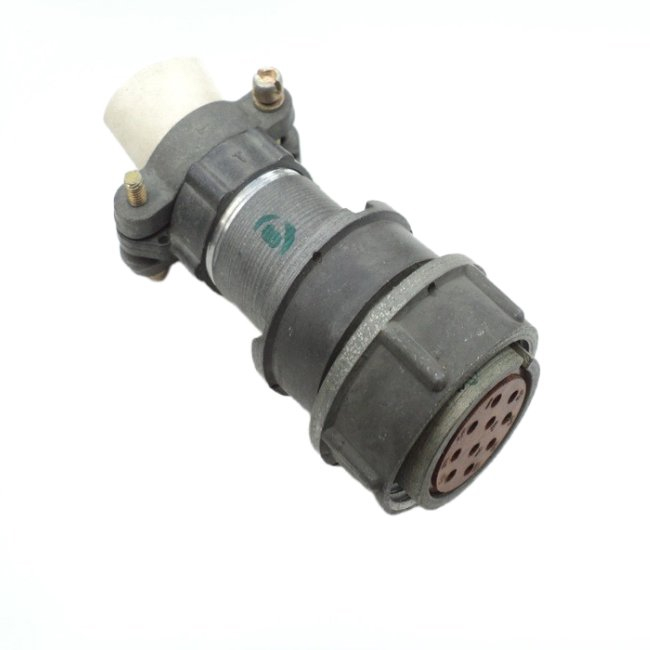

Розетка выполнена в кабельном корпусе с прямым патрубком под неэкранированный кабель. Диаметр посадочного места составляет 24 мм. Конструкция рассчитана на пайку контактов и многократное сочленение с ответной частью.

Технические характеристики

• Тип разъёма: кабельная розетка.
• Тип корпуса: цилиндрический, кабельный, с прямым патрубком для неэкранированного кабеля.
• Диаметр посадочного места: 24 мм.
• Количество контактов: 10.
• Диаметр контакта: 1 мм.
• Тип контакта: гнездовой (женский).
• Тип герметизации: негерметичный.
• Способ монтажа контактов: пайка (лужение).
• Сочленение: резьбовое, обеспечивает надёжное механическое соединение.
• Поляризация: одношпоночная, предотвращающая неправильное соединение.
• Климатическое исполнение: «В» (всеклиматическое).
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Рабочее напряжение: до 700 В (амплитудное значение) для переменного тока, до 500 В для постоянного тока.
• Рабочий ток на контакт: до 10 А.
• Минимальное количество циклов сочленения-расчленения: 500.
• Сопротивление изоляции: не менее 5000 МОм.

Особенности конструкции

Корпус кабельный с прямым патрубком рассчитан на неэкранированный кабель. Посадочное место диаметром 24 мм определяет совместимость с ответными частями соответствующего типоразмера серии 2РМДТ. Десять контактов диаметром 1 мм выполнены по гнездовому типу и монтируются пайкой.

Одношпоночная поляризация исключает неправильную стыковку, а резьбовое сочленение обеспечивает устойчивость соединения к вибрационным и механическим воздействиям. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется защита от прямого воздействия влаги под давлением.

Климатическое исполнение «В» (всеклиматическое) допускает работу в широком диапазоне температур и влажности. Ресурс сочленения составляет не менее 500 циклов, сопротивление изоляции — не менее 5000 МОм.

Применение

Розетка применяется в качестве соединителя общего назначения в составе длинных электрических цепей. Основные направления использования:

• Промышленная автоматизация: подключение датчиков, исполнительных механизмов, панелей управления.
• Радиотехническая и радиоэлектронная аппаратура: стационарные и переносные устройства связи, измерительная техника.
• Военная и специальная техника: оборудование, требующее повышенной надёжности и устойчивости к внешним воздействиям.
• Транспорт: железнодорожный транспорт и автотранспортные средства (некритические системы).
• Энергетическое оборудование: системы контроля и управления.
• Медицинское оборудование: вспомогательные системы и диагностические приборы.

Приёмка

Изделие поставляется с приёмкой «ОС». Указанное исполнение подтверждает соответствие розетки требованиям, предъявляемым к соединителям серии 2РМДТ при использовании в ответственных системах.
