Назначение изделия

2РМДТ24КУН10Г5В1Л — электрический низкочастотный цилиндрический негерметичный соединитель, относящийся к категории 2РМД. Изделие выпускается в период 2015–2026 годов и предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Основная функция соединителя — обеспечение надёжного электрического контакта между блоками и узлами аппаратуры с возможностью ручного соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц. Артикул изделия — 2293.

Область применения

Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры, где требуется периодическое подключение и отключение кабельных сборок вручную, без применения специализированного инструмента для расчленения корпусов.

• Радиоэлектронная аппаратура общего назначения.
• Радиотехнические устройства с цепями постоянного и переменного тока частотой до 3 МГц.
• Узлы и блоки, требующие ручного соединения и разъединения длинных электрических цепей.

Технические характеристики

• Количество контактов: 10 штук.
• Максимальное рабочее напряжение: 560 вольт амплитудного значения.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Частотный диапазон рабочих цепей: до 3 МГц.
• Покрытие контактов: серебро или золото, исполнение Г5В1.
• Метод монтажа: обжимка, контакты извлекаемые.
• Климатическое исполнение: В, всеклиматическое.
• Количество сочленений: до 500 циклов.

Конструктивные особенности

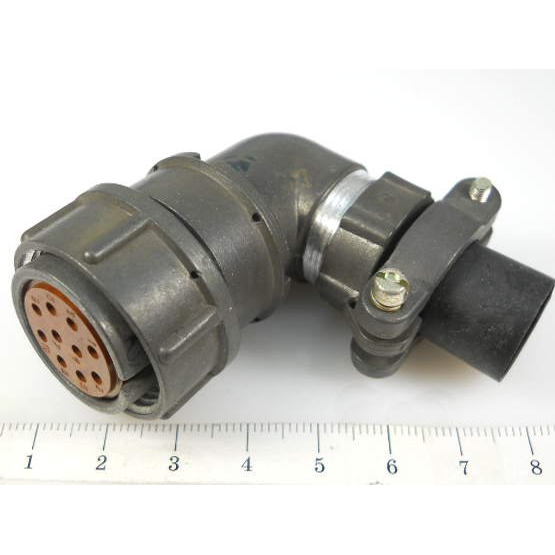

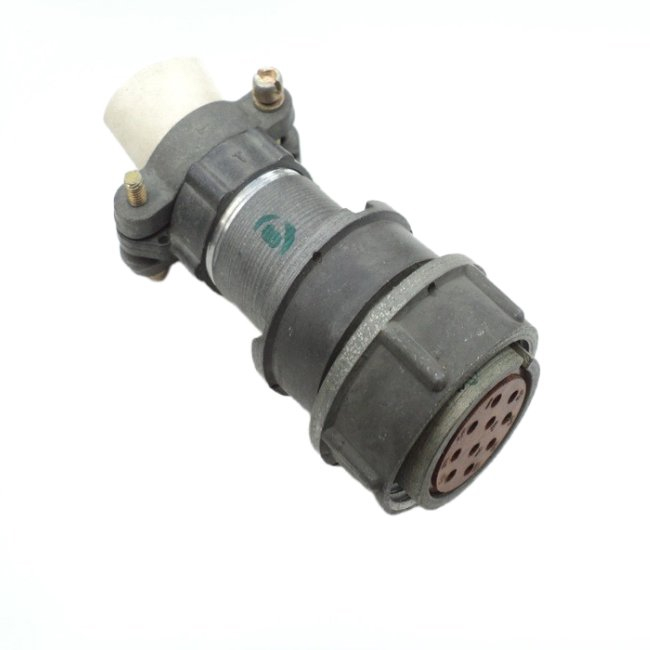

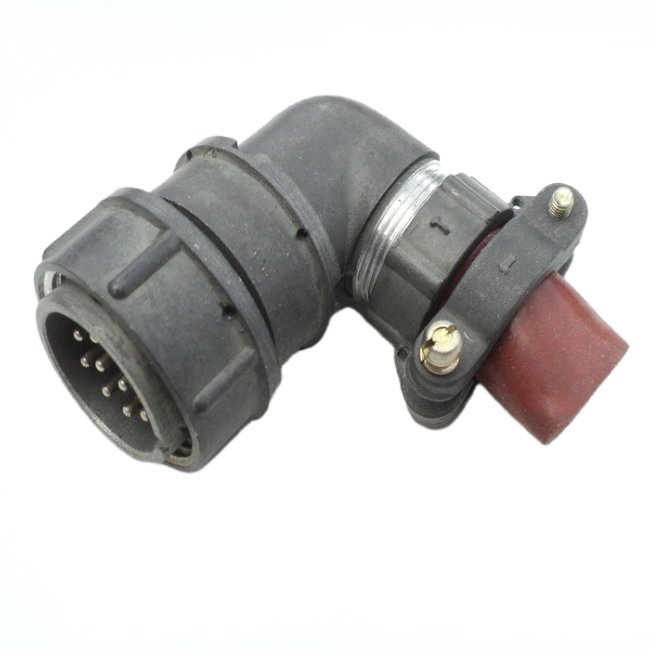

Корпус соединителя цилиндрический, негерметичный. Сочленение резьбовое, что обеспечивает механическую фиксацию ответных частей и устойчивость к вибрационным нагрузкам при эксплуатации. Поляризация корпусов одношпоночная: шпонка исключает неправильное взаимное положение частей соединителя при стыковке и предотвращает повреждение контактов.

Контакты выполнены извлекаемыми, что позволяет проводить их замену и обслуживание без замены всего корпуса. Покрытие контактных поверхностей — серебро или золото в исполнении Г5В1, что определяет стабильность переходного сопротивления в течение ресурса.

Монтаж и условия эксплуатации

Монтаж соединителя выполняется методом обжимки, что предполагает использование соответствующего обжимного инструмента и обеспечивает неразъёмное соединение контакта с проводом. Перед монтажом необходимо убедиться в соответствии сечения провода и типа контактной детали, а также в отсутствии механических повреждений корпуса и изоляторов.

1. Подготовить провод: снять изоляцию на требуемую длину без повреждения жилы.
2. Установить контактную деталь в обжимной инструмент и выполнить обжимку.
3. Вставить контакт в корпус до фиксации в изоляторе.
4. Совместить шпонки ответных частей и завернуть резьбовое соединение до упора.

Климатическое исполнение В допускает эксплуатацию в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Ресурс по количеству сочленений составляет до 500 циклов, что определяет область применения изделия в аппаратуре, где подключение выполняется периодически, а не в режиме частых коммутаций.
