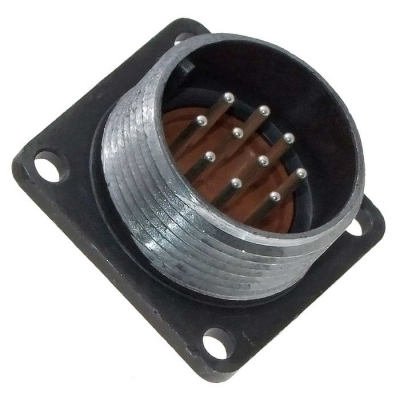

2РМДТ24КУЭ10ШВ1В «5»

Цена:

950 ₽

Технические характеристики

Разъём 2РМДТ24КУЭ10ШВ1В «5» относится к серии цилиндрических негерметичных всеклиматических низкочастотных соединителей 2РМДТ, предназначенных для соединения силовых и сигнальных цепей в радиоэлектронной аппаратуре и промышленном оборудовании.

Это 10‑контактный кабельный соединитель с посадочным диаметром корпуса 24 мм, рассчитанный на подключение проводов с суммарным сечением до 1 мм².
Номинальное рабочее напряжение не превышает 560 В постоянного или переменного тока, допустимый ток на один контакт — до 10 А, общая суммарная токовая нагрузка на весь соединитель — порядка 83 А.

В маркировке «2РМДТ24КУЭ10ШВ1В „5“» буквы и цифры означают:

2РМДТ — серия цилиндрических негерметичных всеклиматических соединителей;
24 — наружный диаметр корпуса (24 мм);
КУЭ — кабельная вилка (или розетка) с тропико‑ и термостойкой изоляцией;
10 — количество контактов;
«5» — сочетание контактов одного диаметра 1,5 мм;
Ш — схема контактов «штепсель» (обычно означает кабельный тип);
В — серебряное покрытие контактов;
1 — максимально допустимая температура окружающей среды 100 °C;
В — всеклиматическое исполнение.

Соединитель рассчитан на работу в диапазоне температур от –60 °C до +100 °C, при смене температур с учётом перегрева контактов — до +180 °C.
Сопротивление каждого контакта не превышает 0,0025 Ом, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что обеспечивает высокую электрическую прочность и надёжность соединения.

Соединитель выдерживает вибрацию в диапазоне частот примерно от 1 до 5000 Гц и многократные ударные нагрузки, характерные для бортовой и промышленной аппаратуры.
Минимальная наработка составляет около 1000 часов, допускается не менее 500 циклов сочленения и расчленения, минимальный срок сохраняемости — порядка 15 лет.

Описание

Назначение соединителя

Разъём 2РМДТ24КУЭ10ШВ1В «5» относится к серии цилиндрических негерметичных всеклиматических низкочастотных соединителей 2РМДТ. Изделие предназначено для соединения силовых и сигнальных цепей в радиоэлектронной аппаратуре и промышленном оборудовании.

Это 10-контактный кабельный соединитель с посадочным диаметром корпуса 24 мм. Конструкция рассчитана на подключение проводов с суммарным сечением до 1 мм². Разъём применяется в составе бортовой и промышленной аппаратуры, где требуется стабильное низкочастотное соединение при воздействии вибрации, ударных нагрузок и перепадов температур.

Технические параметры и маркировка

Номинальное рабочее напряжение соединителя не превышает 560 В постоянного или переменного тока. Допустимый ток на один контакт составляет до 10 А, общая суммарная токовая нагрузка на весь соединитель — порядка 83 А.

Основные электрические показатели изделия:

сопротивление каждого контакта — не более 0,0025 Ом;
сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
количество контактов — 10;
диаметр контактов в сочетании «5» — 1,5 мм;
покрытие контактов — серебряное.

Расшифровка обозначения

2РМДТ — серия цилиндрических негерметичных всеклиматических соединителей;
24 — наружный диаметр корпуса, 24 мм;
КУЭ — кабельная вилка или розетка с тропико- и термостойкой изоляцией;
10 — количество контактов;
«5» — сочетание контактов одного диаметра 1,5 мм;
Ш — схема контактов «штепсель», обычно означает кабельный тип;
В — серебряное покрытие контактов;
1 — максимально допустимая температура окружающей среды 100 °C;
В — всеклиматическое исполнение.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в диапазоне температур от −60 °C до +100 °C. При смене температур с учётом перегрева контактов допускается повышение температуры до +180 °C.

Изделие выдерживает вибрацию в диапазоне частот примерно от 1 до 5000 Гц и многократные ударные нагрузки, характерные для бортовой и промышленной аппаратуры. Минимальная наработка составляет около 1000 часов. Допускается не менее 500 циклов сочленения и расчленения. Минимальный срок сохраняемости — порядка 15 лет.

Приёмка и идентификация

Исполнение разъёма соответствует приёмке «5». Артикул изделия — 2307.
