2РМДТ24КУЭ10Ш5В1В: кабельная вилка для надежных соединений в промышленной аппаратуре

Соединитель 2РМДТ24КУЭ10Ш5В1В — цилиндрическая кабельная вилка серии 2РМДТ, предназначенная для многоконтактного соединения электрических цепей постоянного и переменного тока. Исполнение с угловым патрубком и узлом для экранированного кабеля делает разъем удобным решением для оборудования, где важны компактная прокладка кабеля, механическая надежность и снижение влияния электромагнитных помех.

Назначение разъема 2РМДТ24КУЭ10Ш5В1В

Разъем применяется в составе кабельных соединений промышленной, измерительной, энергетической, транспортной и специализированной электронной аппаратуры. Он рассчитан на многократное сочленение с ответной частью и используется для передачи питающих, сигнальных и управляющих цепей.

Серия 2РМДТ относится к цилиндрическим низкочастотным соединителям с резьбовой фиксацией. Такая конструкция обеспечивает прочное удержание вилки и розетки после соединения, что особенно важно при вибрациях, перемещении кабеля и эксплуатации оборудования в сложных условиях.

Расшифровка маркировки

Маркировка 2РМДТ24КУЭ10Ш5В1В содержит основные конструктивные признаки изделия:

Таким образом, 2РМДТ24КУЭ10Ш5В1В представляет собой 10-контактную кабельную вилку в корпусе условного размера 24, с угловым выводом кабеля, штырьковыми контактами и возможностью подключения экранированного кабеля.

Конструктивные особенности

Корпус разъема выполнен из металла, а контакты имеют серебряное покрытие. Серебрение способствует получению стабильного электрического контакта и уменьшению переходного сопротивления в контактной паре при корректной сборке и эксплуатации.

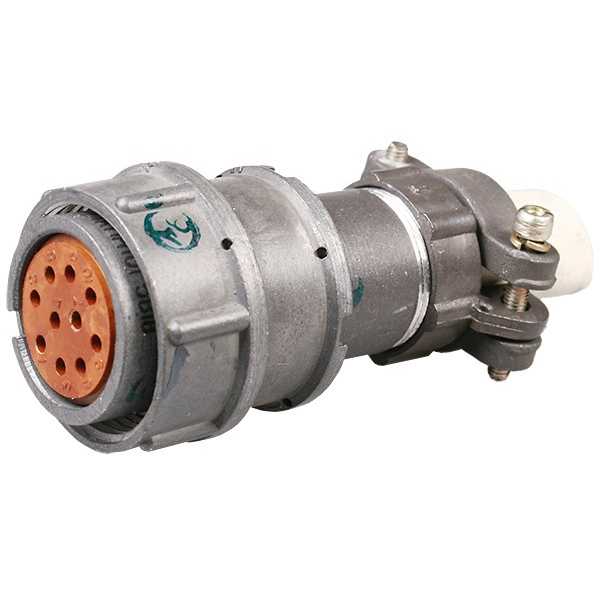

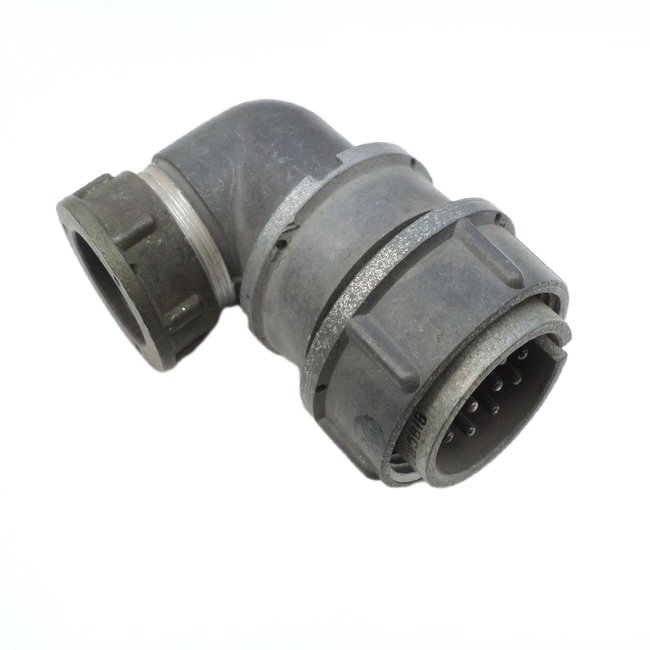

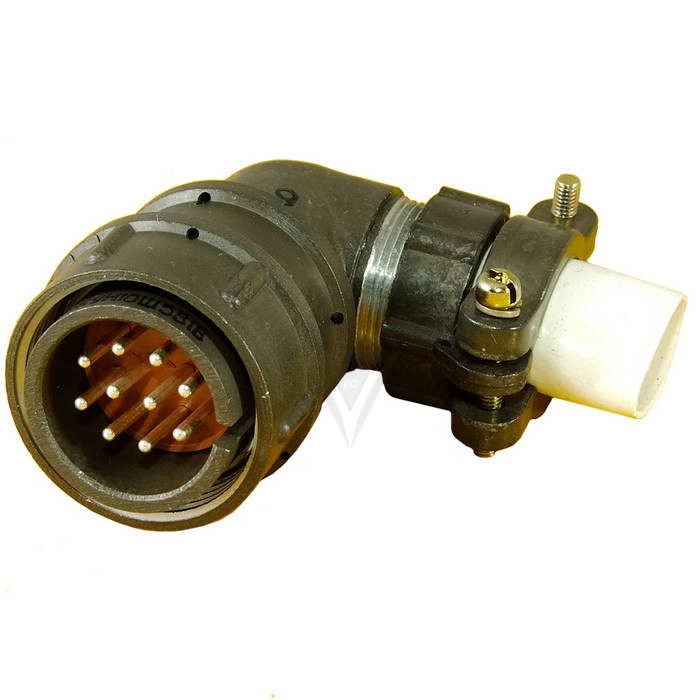

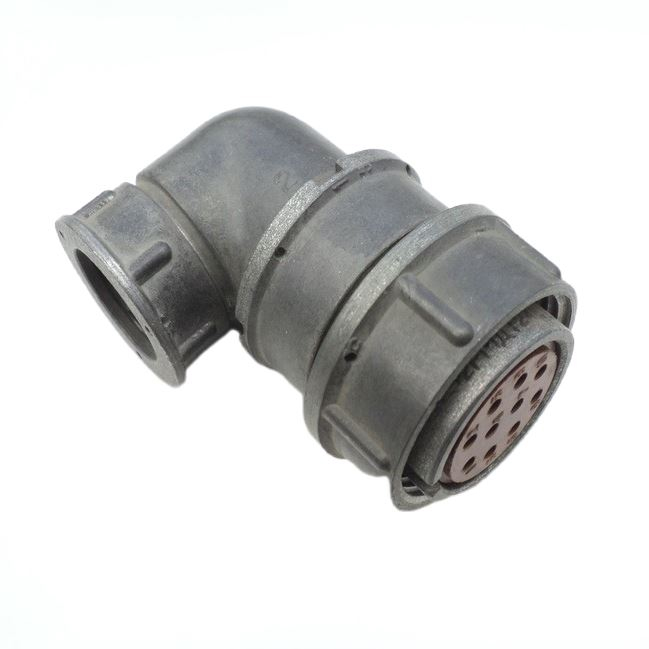

Угловой патрубок позволяет вывести кабель под углом к оси соединителя. Это полезно в шкафах автоматики, приборных отсеках, на панелях и в других местах с ограниченным пространством, где прямой выход кабеля увеличивает радиус изгиба или затрудняет монтаж.

Исполнение «Э» предусматривает применение экранированного кабеля. Экран помогает снизить влияние внешних электромагнитных воздействий на сигнальные цепи и уменьшить излучаемые помехи от кабельной линии. Для эффективной работы экрана необходимо обеспечить его правильную разделку и надежный электрический контакт с соответствующими элементами соединителя и системы заземления.

Основные технические параметры

Для разъема 2РМДТ24КУЭ10Ш5В1В в справочной информации указываются следующие характеристики:

• Количество контактов — 10.

• Тип контактов — штырьковые.

• Условный размер корпуса — 24.

• Диаметр контактов — 1 мм.

• Максимальное рабочее напряжение — до 560 В; для ряда исполнений серии указывается также возможность работы при 700 В в зависимости от условий и исполнения.

• Сопротивление изоляции — не менее 1000 МОм.

• Рабочий диапазон температур — от −60 до +100 °C.

• Допустимое число сочленений и расчленений — 500.

• Минимальная наработка — 5000 часов.

• Материал корпуса — металл.

• Покрытие контактов — серебро.

Токовая нагрузка должна определяться по нормативной документации именно для применяемой контактной группы, с учетом сечения и типа провода, температуры окружающей среды, способа прокладки кабеля, количества одновременно нагруженных контактов и режима работы оборудования.

Преимущества применения

2РМДТ24КУЭ10Ш5В1В востребован в системах, где требуется разъемное, механически прочное и компактное кабельное соединение. К его ключевым особенностям относятся:

• Резьбовая фиксация сочлененного положения.

• Компактный угловой вывод кабеля.

• Десять контактов для организации многоканального соединения.

• Металлический корпус для механической защиты.

• Возможность применения экранированного кабеля.

• Работа в широком температурном диапазоне.

• Серебреные контакты.

• Ресурс до 500 циклов соединения и разъединения.

На что обратить внимание при монтаже

Перед установкой необходимо сверить ответную часть по серии, размеру корпуса, контактной схеме, полу контактов и варианту исполнения. Вилка со штырьковыми контактами должна соединяться только с совместимой розеткой соответствующей конфигурации.

При подключении проводов следует соблюдать нумерацию контактов, допустимую токовую нагрузку, требования к пайке или иному виду монтажа, а также правила разделки экранированного кабеля. Нельзя допускать чрезмерного изгиба жил у контактной части, натяжения кабеля, повреждения изолятора и загрязнения контактных поверхностей.

Соединитель 2РМДТ24КУЭ10Ш5В1В подходит для формирования надежных кабельных интерфейсов в оборудовании, где необходимы защищенное многоконтактное подключение, компактная трассировка кабеля и устойчивость к эксплуатационным воздействиям. Для включения изделия в конструкторскую документацию следует использовать данные действующих технических условий и паспортной документации конкретного исполнения.
