Назначение разъёма 2РМДТ24КУЭ10ГВ1В

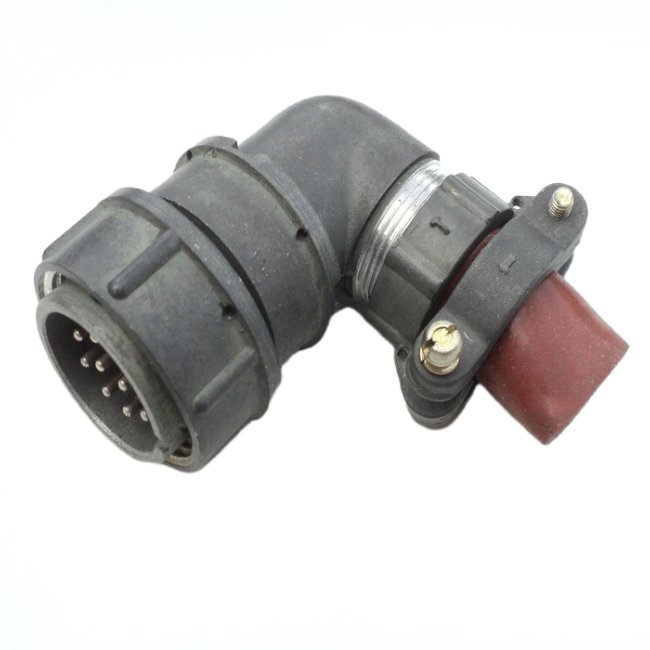

2РМДТ24КУЭ10ГВ1В — цилиндрический низкочастотный тропикоустойчивый разъём серии 2РМДТ, выполненный в виде кабельной розетки с резьбовой фиксацией. Изделие предназначено для внутреннего монтажа методом пайки и применяется для соединения электрических цепей в аппаратуре специального назначения. Конструкция ориентирована на эксплуатацию в жёстких климатических и механических условиях, включая тропическое исполнение, повышенную влажность, пониженное давление и интенсивные вибрационные и ударные нагрузки.

Данный экземпляр поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям для изделий ответственного применения. Производитель в предоставленных данных не указан.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ24КУЭ10ГВ1В содержит полный набор конструктивных и эксплуатационных признаков изделия. Ниже перечислены подтверждённые особенности, заложенные в обозначение.

• 2РМДТ — тип цилиндрического низкочастотного разъёма с резьбовой фиксацией.
• 24 — типоразмер корпуса.
• К — кабельный корпус, рассчитанный на присоединение кабеля.
• У — угловой патрубок, обеспечивающий ввод кабеля под углом.
• Э — экранированное исполнение, снижающее влияние помех.
• 10Г5 — 10 контактов с шагом 5 мм.
• 1 — теплостойкость до 100 °C.
• В — всеклиматическое исполнение.
• «5» — приёмка, подтверждающая соответствие требованиям ответственного применения.

Диаметр контактов составляет 1,5 мм, сечение подключаемого провода — до 1 мм². Сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм. Максимальное рабочее напряжение достигает 560 В переменного или постоянного тока, ток на контакт — до 10 А, суммарный ток — до 83 А.

Электрические параметры

Разъём рассчитан на рабочее напряжение до 560 В как при переменном, так и при постоянном токе. Токовая нагрузка на один контакт достигает 10 А, а суммарная токовая нагрузка по всем цепям — до 83 А. Низкое переходное сопротивление контакта (не более 0,0025 Ом) и высокое сопротивление изоляции (не менее 5000 МОм) обеспечивают стабильность передачи сигнала и питания в составе ответственной аппаратуры.

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 100 °C, при этом допускается перегрев контактов до плюс 180 °C. Разъём устойчив к повышенной влажности до 98 % при температуре плюс 40 °C и к пониженному давлению вплоть до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Механическая стойкость подтверждается следующими показателями: вибрация в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Показатели надёжности включают минимальную наработку 1000 часов, не менее 500 циклов сочленений и расчленений, а также срок сохраняемости 15 лет. Совокупность этих характеристик делает разъём пригодным для длительной эксплуатации в аппаратуре спецназначения, где предъявляются повышенные требования к устойчивости к внешним воздействиям и стабильности электрического контакта.

Применение

2РМДТ24КУЭ10ГВ1В применяется для внутреннего монтажа с пайкой проводников и служит для соединения электрических цепей в аппаратуре специального назначения. Кабельное исполнение корпуса с угловым патрубком и экранированием позволяет прокладывать кабель под углом и защищать цепи от электромагнитных помех. Резьбовая фиксация обеспечивает надёжное удержание сочленённого соединения при вибрационных и ударных нагрузках.

Благодаря всеклиматическому исполнению и тропикоустойчивости разъём может эксплуатироваться в условиях повышенной влажности, широкого диапазона температур и пониженного давления. Приёмка «5» подтверждает, что изделие прошло установленные проверки и может использоваться в составе ответственных систем.
