Назначение и область применения

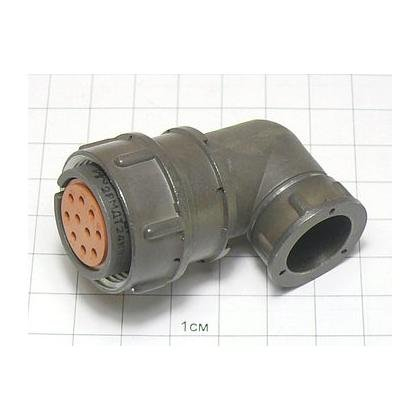

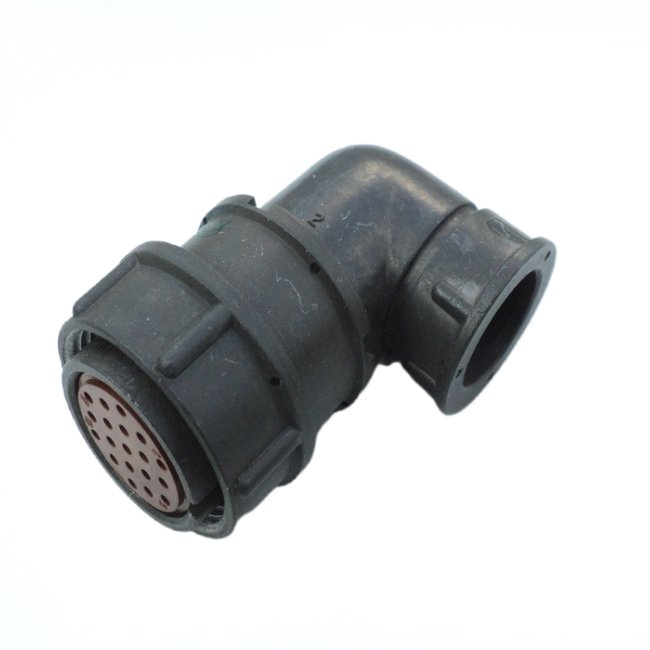

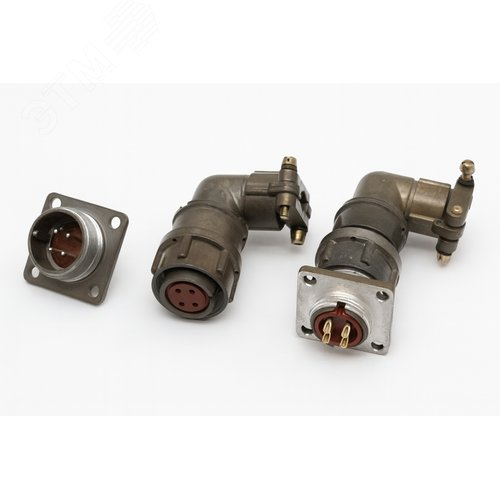

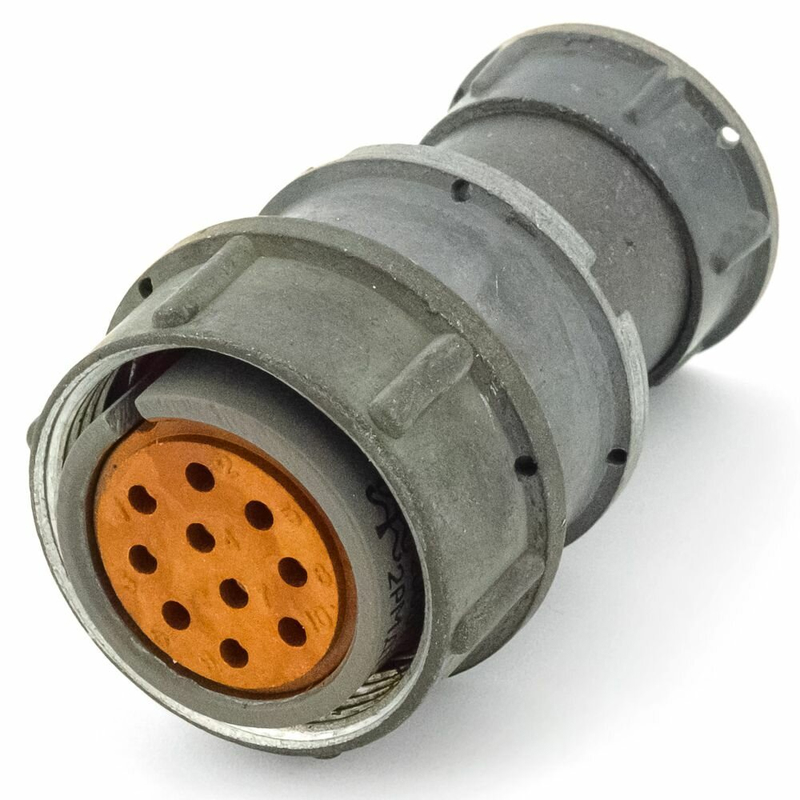

Кабельная розетка 2РМДТ24КУЭ10Г5В1В относится к серии цилиндрических низкочастотных разъёмов 2РМДТ и предназначена для соединения электрических цепей в промышленных и специальных применениях. Изделие обеспечивает надёжную коммутацию при эксплуатации в условиях повышенных механических нагрузок, вибраций и широкого диапазона температур.

Данная модель широко применяется в авиационной технике, судостроении и тяжёлой промышленности. Конструкция разъёма рассчитана на многократное сочленение и расчленение при сохранении стабильных электрических параметров, что делает её востребованной в бортовых системах, контрольно-измерительном оборудовании и промышленных установках с высокими требованиями к надёжности.

Конструктивные особенности

Разъём имеет условный размер корпуса 24 и оснащён 10 контактами диаметром 1,5 мм. Сочетание Г5 указывает на наличие 10 гнёзд. Сочленение резьбовое, что обеспечивает плотное и устойчивое соединение даже при значительных вибрационных и ударных воздействиях. Угловой патрубок (У) с гайкой предназначен для подключения экранированного кабеля (Э).

• Корпус из алюминиевого сплава А-22 с оксидированием, цвет серый
• Изолятор из карболита, цвет коричневый
• Съёмные гнёзда из латуни с серебряным покрытием
• Метод монтажа — пайка
• Механическая фиксация объёмная
• Поляризация одношпоночная, ориентация по пазам

Габаритные размеры розетки: диаметр 32 мм, длина 57,6 мм, высота 40,8 мм. Масса составляет около 42,7 г. Конструкция не предусматривает герметичности и уплотнительной втулки.

Технические характеристики

Электрические параметры разъёма обеспечивают стабильную работу в цепях с рабочим током до 10 А на контакт. Максимальный суммарный ток на разъём составляет 83 А. Рабочее напряжение достигает 560 В.

• Рабочий ток на контакт — до 10 А
• Максимальный ток на разъём — 83 А
• Рабочее напряжение — до 560 В
• Электрическая прочность изоляции — 1850 В
• Сопротивление контактов — не более 2,5 мОм
• Сопротивление изоляции — 5000 МОм

Условия эксплуатации

Климатическое исполнение В2.1 соответствует всеклиматическому варианту. Интервал рабочих температур составляет от -60 до +100 °С, что позволяет использовать разъём в экстремальных климатических условиях. Вибростойкость изделия — от 1 до 5000 Гц при ускорении 50 g, ударная стойкость — до 500 g. Разъём выдерживает акустические шумы до 170 dB при 200 g.

Ресурс изделия составляет 500 сочленений. Наработка на отказ — не менее 175 000 ч при температуре 80 °С на контакте. Изделие соответствует техническим условиям ТУ ГЕ0.364.126.

Съёмная конструкция контактов упрощает обслуживание и ремонт: при повреждении гнезда его можно заменить без демонтажа всего разъёма. Пайка обеспечивает надёжное электрическое соединение с проводниками кабеля, а объёмная механическая фиксация исключает самопроизвольное смещение контактов при вибрациях. Наличие резьбового сочленения гарантирует сохранение контакта при значительных осевых и радиальных нагрузках.
