Назначение соединителя 2РМДТ24КУЭ10Г5В1В «5»

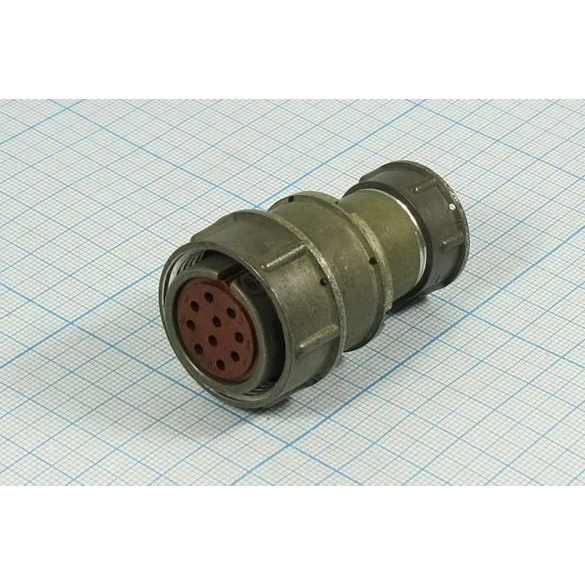

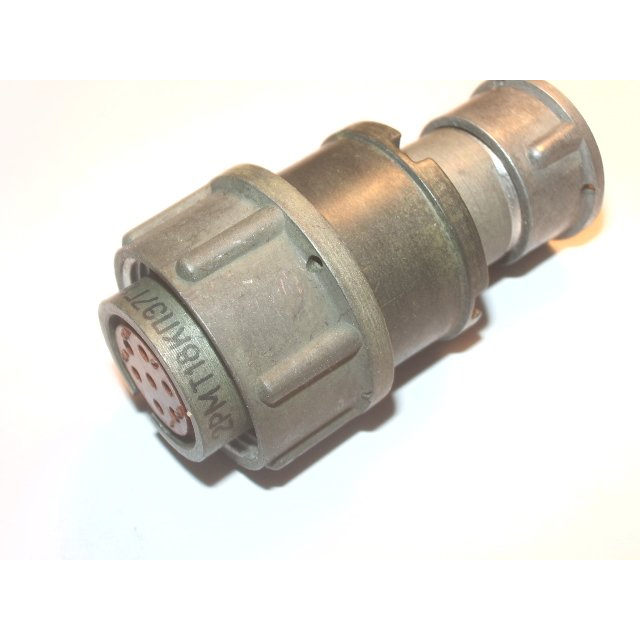

Разъем 2РМДТ24КУЭ10Г5В1В «5» представляет собой цилиндрический низкочастотный соединитель серии 2РМДТ, изготовленный по приемке «5» в соответствии с техническими условиями ГЕ0.364.126ТУ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 560–700 В в зависимости от конкретного типономинала серии.

Соединитель применяется во внутреннем монтаже узлов и блоков радиоэлектронной аппаратуры общего и специального назначения, в том числе в условиях повышенной влажности и значительных температурных перепадов. Тропико- и всеклиматическое исполнение позволяет использовать его в аппаратуре, эксплуатируемой в сложных климатических зонах.

Расшифровка обозначения и конструктивные особенности

Маркировка разъема содержит полную информацию о его конструкции и условиях применения:

• 2РМДТ — тип соединителя: цилиндрический негерметичный тропикоустойчивый с резьбовой фиксацией.
• 24 — условный размер корпуса.
• К — корпус кабельный, то есть изделие устанавливается на кабель.

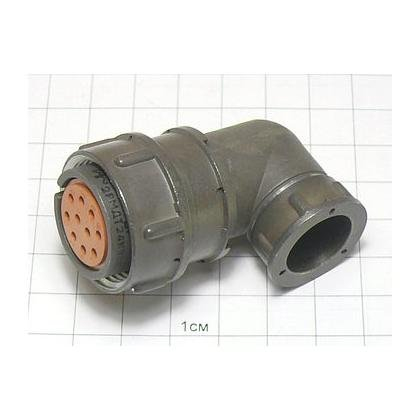

• У — угловой патрубок, в отличие от прямого исполнения с индексом П.
• Э — наличие экрана и гайки для экранированного кабеля.
• 10Г — 10 контактов, тип контактов по ГОСТ, обычно цилиндрические прямые.
• 5 — вид приемки «5» по техническим условиям ГЕ0.364.126ТУ.
• В1В — всеклиматическое исполнение, теплостойкость 1 (до +100 °C), вариант В соединителя.

Резьбовая фиксация обеспечивает надежное механическое соединение частей разъема и сохранение электрического контакта при воздействии вибрационных нагрузок.

Технические характеристики

Ниже приведены подтвержденные параметры соединителя, определяющие его применение в ответственных узлах аппаратуры.

• Количество контактов: 10.
• Максимальное рабочее напряжение: до 560–700 В в зависимости от конкретного типономинала в серии.
• Максимальный ток на одиночный контакт: порядка 10 А; суммарный ток на весь разъем — до примерно 80–85 А при соответствующей нагрузке.
• Сопротивление контактов: не более 2,5 мОм на контакт.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Емкость между соседними контактами: не более 6 пФ.
• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Механическая прочность: выдерживает вибрации в широком диапазоне частот при ускорениях до 100 м/с² (примерно 10 g), количество сочленений-расчленений — до 500 циклов.

Условия эксплуатации и надежность

Тропико- и всеклиматическое исполнение допускает работу при повышенной влажности до 98% при температуре плюс 40 °C, а также при пониженном атмосферном давлении порядка 10 в минус двенадцатой степени мм рт. ст. Это делает соединитель пригодным для аппаратуры, эксплуатируемой в том числе в условиях, приближенных к вакууму.

Показатели надежности подтверждаются следующими данными: минимальная наработка составляет 1000 часов, срок сохраняемости — до 15 лет. Приемка «5» по ГЕ0.364.126ТУ свидетельствует о повышенных требованиях к контролю качества при изготовлении. Год выпуска указанного исполнения — 2013–2014.

Применение

Соединитель 2РМДТ24КУЭ10Г5В1В «5» востребован при монтаже кабельных линий внутри блоков и стоек радиоэлектронной аппаратуры, где требуется экранированное подключение с угловым выводом кабеля. Наличие экрана и гайки для экранированного кабеля снижает уровень помех и обеспечивает стабильность передачи сигнала в цепях с частотой до 3 МГц.

Изделие подходит для эксплуатации в составе аппаратуры общего и специального назначения, включая образцы, работающие в условиях тропического климата, повышенной влажности, вибраций и перепадов температур. Артикул товара — 20166, категория — 2РМД.
