Назначение и область применения

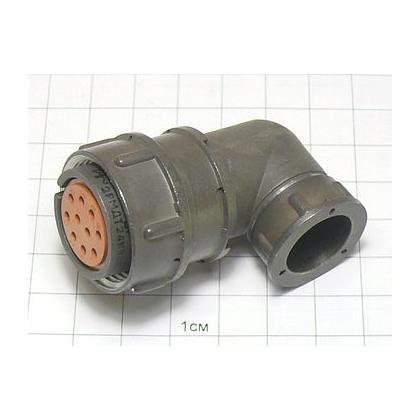

2РМДТ24КУЭ10Г5В1В — розетка кабельная экранированная с угловым патрубком, относящаяся к серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для внутреннего монтажа и выполняет функцию соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Соединитель применяется в узлах радиоэлектронной аппаратуры специального и общего назначения. Исполнение изделия — всеклиматическое, что определяет возможность его работы в составе аппаратуры, эксплуатируемой в разных климатических условиях.

Конструктивные особенности

Розетка выполнена в кабельном исполнении и оснащена угловым патрубком, предназначенным для ввода экранированного кабеля. Экранированное исполнение корпуса и кабельного ввода связано с необходимостью защиты электрических цепей при работе в составе аппаратуры, где предъявляются требования к экранированию.

Сочленение с ответной частью резьбовое, поляризация одношпоночная. Такое сочетание обеспечивает фиксацию ответной части в заданном положении и исключает неверное взаимное ориентирование контактов при стыковке. Монтаж объёмный, присоединение проводников выполняется пайкой.

Технические характеристики

• Количество контактов: 10.
• Максимальное рабочее напряжение: 700 В.
• Рабочий ток на контакт: от 4 А до 36 А в зависимости от типоразмера.
• Покрытие контактов: серебро.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений: 500.
• Вид сочленения: резьбовое, одношпоночная поляризация.
• Способ монтажа: объёмный, пайка, экранированный кабель.

Маркировка и сведения о выпуске

В обозначении изделия буква «В» указывает на серебряное покрытие контактов. Полная маркировка 2РМДТ24КУЭ10Г5В1В содержит сведения о серии, конструктивном исполнении, числе контактов и покрытии контактной группы.

Изделие выпущено ориентировочно в 2011 году, что в маркировке отражено обозначением «11г.». Производитель в представленных данных не указан. Артикул позиции — 2301, категория — 2РМД.

Эксплуатационные ограничения и подбор

При подборе соединителя следует учитывать, что допустимый рабочий ток на контакт зависит от типоразмера, поэтому конкретное значение выбирается исходя из условий работы цепи. Максимальное рабочее напряжение не должно превышать 700 В, а температура эксплуатации должна оставаться в пределах от минус 60 до плюс 100 градусов Цельсия.

Ресурс сочленений составляет 500 циклов, что определяет периодичность разъёмных операций при эксплуатации. Для монтажа необходим экранированный кабель, присоединяемый пайкой к контактам розетки. Резьбовое сочленение и одношпоночная поляризация требуют внимательной стыковки с ответной частью во избежание повреждения контактов.
