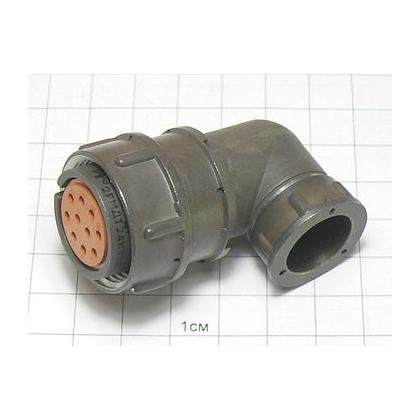

2РМДТ24КУЭ10Г5В1В — цилиндрический соединитель для ответственных электрических цепей

2РМДТ24КУЭ10Г5В1В — электрический цилиндрический соединитель серии 2РМДТ, предназначенный для разъёмного соединения цепей постоянного и переменного тока частотой до 3 МГц. Исполнение востребовано в промышленном оборудовании, системах управления, измерительной технике, транспортном машиностроении и другой аппаратуре, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям.

Назначение соединителя 2РМДТ24КУЭ10Г5В1В

Разъёмы семейства 2РМДТ применяют для создания надёжных многоконтактных соединений между кабельными жгутами, блоками, панелями и модулями оборудования. Конструкция предусматривает работу в цепях переменного и постоянного тока, а соединение двух частей разъёма обеспечивает удобное обслуживание аппаратуры, замену кабельных сборок и модульный монтаж.

Серия 2РМДТ относится к негерметичным цилиндрическим соединителям. Комплектируемые части могут выполняться в виде кабельной или блочной вилки и розетки, поэтому типономинал подбирают с учётом способа установки, ответной части и схемы электрического соединения.

Особенности маркировки

Маркировка 2РМДТ24КУЭ10Г5В1В содержит сведения о серии и конструктивном исполнении изделия:

• 2РМДТ — серия цилиндрических электрических соединителей.

• 24 — условный размер корпуса.

• 10 — контактная группа на 10 контактов.

• Г5 — исполнение контактного расположения, определяемое нормативной документацией на конкретную серию.

• Остальные буквенно-цифровые символы указывают на вариант корпуса, климатическое и конструктивное исполнение, покрытие и другие параметры, которые необходимо сверять с паспортом, чертежом и документацией изготовителя.

Точная расшифровка полного обозначения особенно важна при подборе ответной части: совпадать должны серия, габарит корпуса, схема расположения контактов, пол и тип контактов, исполнение корпуса и способ фиксации.

Технические параметры серии

Для соединителей 2РМТ и 2РМДТ характерны высокие показатели электрической и механической надёжности. В зависимости от конкретного контактного набора токовая нагрузка на один контакт может составлять от 4 до 36 А, а суммарная нагрузка на соединитель — от 27 до 260 А. Рабочее напряжение для различных исполнений находится в диапазоне 560–700 В.

Указанные параметры относятся к серии в целом. Фактические характеристики именно 2РМДТ24КУЭ10Г5В1В следует подтверждать по официальным техническим условиям и документации на данное исполнение, поскольку допустимый ток напрямую зависит от диаметра и материала контактов, количества одновременно нагруженных цепей, температуры и условий монтажа.

Преимущества применения

Ключевое преимущество 2РМДТ24КУЭ10Г5В1В — сочетание многоконтактного подключения с цилиндрической конструкцией и механической фиксацией сочленённого положения. Такое решение помогает снизить риск случайного разъединения при вибрации, ударах и эксплуатационных нагрузках.

Соединители серии рассчитаны на работу в широком диапазоне климатических и механических воздействий. Для них нормируются вибрационная стойкость, устойчивость к акустическому шуму, воздействию пониженного и повышенного давления, а также ресурс многократного соединения и разъединения.

Практический пример: 10-контактная версия может использоваться для одновременной передачи сигналов управления, питания исполнительных цепей и контрольных линий между шкафом автоматики и отдельным модулем оборудования. При этом распайку следует выполнять строго по контактной схеме конкретного исполнения, не превышая допустимую нагрузку на каждый контакт.

Что проверить перед применением

Перед монтажом 2РМДТ24КУЭ10Г5В1В необходимо сопоставить изделие с проектной документацией и ответной частью разъёма. Особое внимание рекомендуется уделить следующим пунктам:

• Совместимость вилки и розетки по серии, условному размеру 24 и контактной группе.

• Количество контактов и схема их расположения.

• Допустимый ток каждого задействованного контакта и суммарная нагрузка.

• Рабочее напряжение, частота и требования к электрической прочности изоляции.

• Тип монтажа: кабельный или блочный, внутренний либо иной вариант установки.

• Материал, покрытие и диаметр контактов.

• Условия эксплуатации по температуре, вибрации, влажности, давлению и запылённости.

• Соответствие сечения проводов и технологии пайки требованиям технической документации.

Правильный выбор и профессиональный монтаж соединителя 2РМДТ24КУЭ10Г5В1В позволяют сформировать компактное, обслуживаемое и устойчивое к эксплуатационным воздействиям электрическое соединение для промышленной и специальной аппаратуры.
