Назначение и общее описание

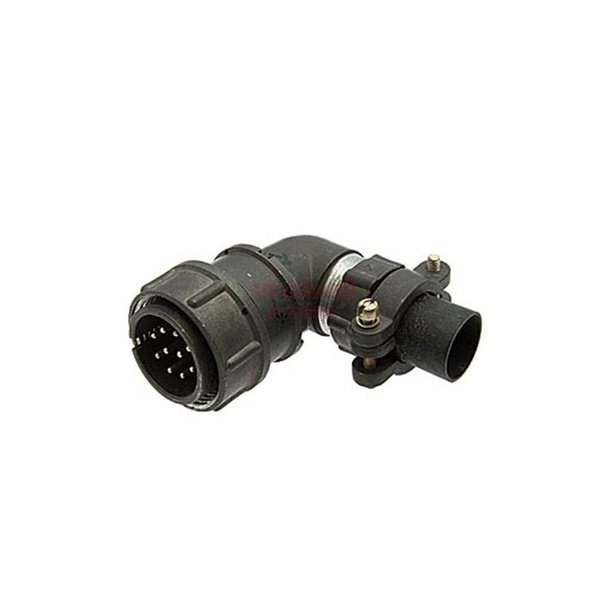

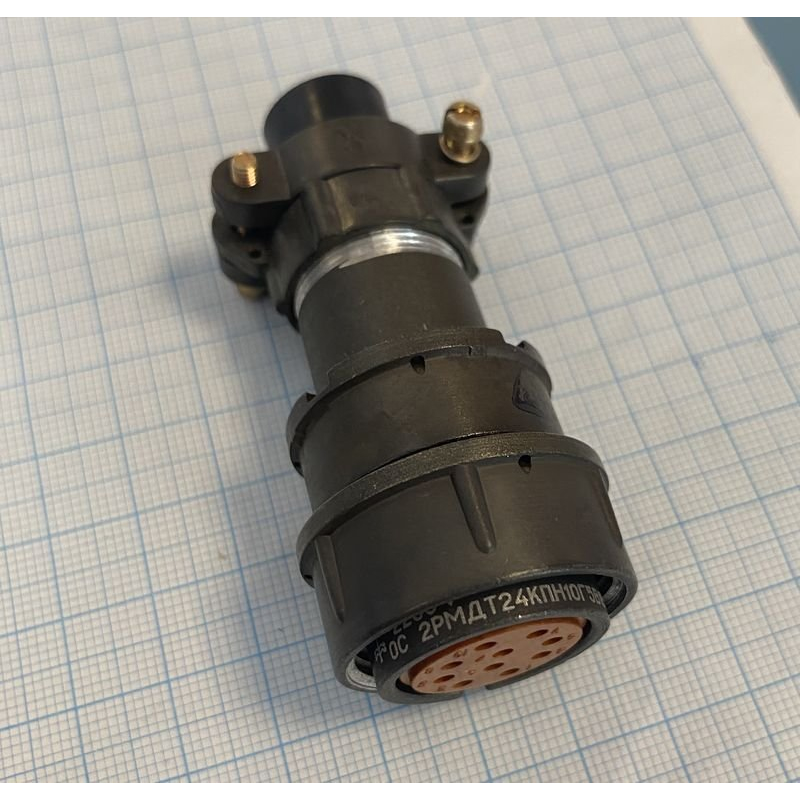

2РМДТ24КУЭ10Г5В1ЛВ — розетка кабельная экранированная производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных разъёмов 2РМДТ. Изделие предназначено для надёжного соединения электрических цепей в промышленных системах, включая приборные и кабельные применения. Разъём применяется в советской и российской промышленной технике для передачи сигналов на частотах до 3 МГц.

Артикул товара — 50042. Расшифровка обозначения раскрывает конструктивные и эксплуатационные особенности изделия: серия 2РМДТ означает цилиндрический низкочастотный термостойкий разъём, типоразмер 24 соответствует посадочному диаметру 24 мм, сочетание КУЭ указывает на кабельное, угловое, экранированное исполнение, число 10 — количество контактов, Г5 — золотое покрытие контактов, В1 — всеклиматическое исполнение, ЛВ — левое исполнение розетки.

Подтверждённые технические особенности

Разъём имеет 10 контактов с золотым покрытием, что обеспечивает повышенную надёжность электрического соединения. Контакты рассчитаны на рабочий ток от 4 до 36 А на контакт и напряжение до 700 В.

• Диапазон рабочих температур — от -60°C до +100°C.
• Вид сочленения — резьбовой, с ресурсом до 500 соединений.
• Монтаж — объёмный или пайкой.
• Экранированный корпус обеспечивает защиту от помех.
• Левое исполнение (ЛВ) подходит для специфических установок, включая всеклиматическое применение.
• Типоразмер — 24, посадочный диаметр 24 мм.

Термостойкость серии и всеклиматическое исполнение В1 позволяют использовать изделие в условиях широкого диапазона температур и различных климатических зон.

Применение

Розетка применяется в промышленных системах для соединения электрических цепей, в приборных и кабельных применениях. Благодаря экранированному корпусу изделие востребовано там, где требуется защита передаваемых сигналов от электромагнитных помех. Резьбовое сочленение обеспечивает механически прочное и виброустойчивое соединение, что важно для промышленной техники.

Разъёмы серии 2РМДТ традиционно используются в советской и российской промышленной технике для частот до 3 МГц. Левое исполнение розетки позволяет применять её в специфических установках, где требуется соответствующее расположение ответной части. Всеклиматическое исполнение расширяет область применения изделия.

Ключевые параметры

1. Производитель — завод «Элекон».
2. Категория — 2РМД.
3. Количество контактов — 10, покрытие — золото (Г5).
4. Рабочий ток — от 4 до 36 А на контакт, напряжение — до 700 В.
5. Температурный диапазон — от -60°C до +100°C.
6. Ресурс сочленений — до 500.
7. Монтаж — объёмный или пайкой.
