Назначение соединителя

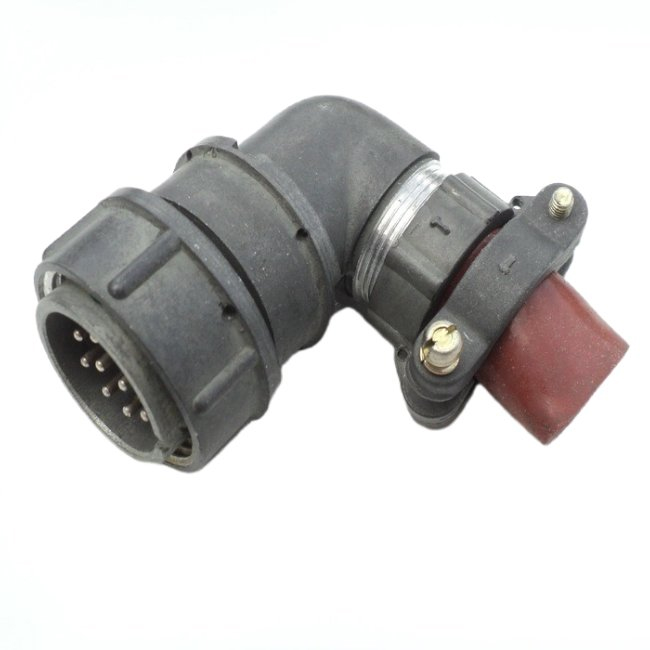

2РМДТ24КУЭ10Г5В1Л — это розетка кабельная экранированная серии 2РМДТ, предназначенная для внутреннего объёмного монтажа пайкой в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу цилиндрических низкочастотных соединителей и применяется для надёжного соединения экранированных кабелей в промышленной электронике, приборах и оборудовании, работающих в условиях вибраций и экстремальных воздействий окружающей среды.

Соединитель выпускается во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.126ТУ. Такое исполнение подтверждает пригодность изделия к эксплуатации в широком диапазоне климатических факторов, включая повышенную влажность, перепады температур и иные неблагоприятные условия.

Расшифровка маркировки

Обозначение 2РМДТ24КУЭ10Г5В1Л содержит полную информацию о конструкции и характеристиках соединителя:

• 2РМДТ — серия цилиндрических низкочастотных соединителей;
• 24 — размер корпуса;
• К — кабельное исполнение;
• УЭ — угловая экранированная конструкция;
• 10 — количество контактов;
• Г — золотое покрытие контактов;
• 5В1 — диаметр контактов 5 мм (первый ряд);
• Л — левая полярность.

Маркировка наносится на корпус изделия и позволяет однозначно идентифицировать тип соединителя при монтаже и подборе ответных частей.

Технические характеристики

Соединитель рассчитан на эксплуатацию в широком температурном диапазоне: рабочая температура составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Соединение с ответной частью выполняется резьбовым способом, что обеспечивает механическую прочность и устойчивость к вибрационным нагрузкам. Ресурс сочленения составляет до 500 расчленений.

Электрические параметры изделия обеспечивают передачу значительных токов и напряжений:

• ток на контакт — до 36 А;
• напряжение — до 700 В;
• частота передаваемого сигнала — до 3 МГц;
• диаметр контактов — 5 мм (первый ряд);
• количество контактов — 10.

Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при работе в условиях повышенной влажности и агрессивных сред. Экранированное исполнение корпуса и угловая конструкция позволяют защищать передаваемый сигнал от электромагнитных помех и рационально организовать кабельную разводку внутри оборудования.

Применение

Розетка 2РМДТ24КУЭ10Г5В1Л применяется в цепях постоянного и переменного тока промышленной электроники, измерительных приборов, систем управления и другого оборудования, где требуется надёжное экранированное соединение кабелей. Благодаря всеклиматическому исполнению, устойчивости к вибрациям и широкому температурному диапазону соединитель востребован в аппаратуре, работающей в тяжёлых условиях эксплуатации.

Монтаж выполняется пайкой при внутреннем объёмном монтаже, что обеспечивает стабильный электрический контакт и долговременную работу изделия в составе ответственных электрических цепей.

Данные о приёмке и годе выпуска

Соединитель имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям качества и пригодность к применению в ответственной аппаратуре. Год выпуска — 2026. Изделие поставляется в категории 2РМД, артикул 2303.
