Назначение

2РМДТ24КУЭ10Г5В1Л — цилиндрический низкочастотный разъём серии 2РМДТ. Он предназначен для соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие применяется во внутренних электрических системах при кабельном монтаже с экранированными или неэкранированными проводами. Разъём рассчитан на всеклиматическое исполнение В2.1, что позволяет использовать его в условиях перепадов температур, повышенной влажности и вибрационных нагрузок.

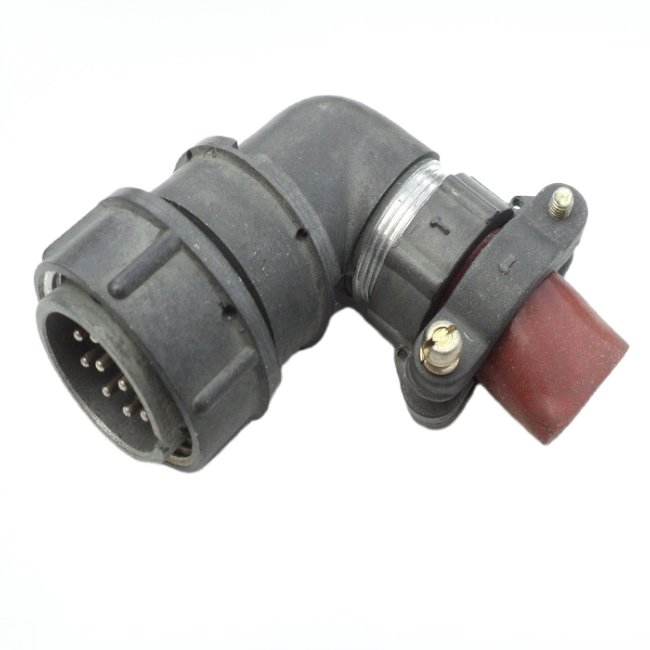

Соединитель представляет собой кабельную розетку экранированную углового исполнения. Он предназначен для внутреннего объёмного монтажа пайкой и обеспечивает стабильное электрическое соединение в промышленной электронике, приборах и оборудовании.

Расшифровка обозначения

Маркировка 2РМДТ24КУЭ10Г5В1Л содержит полную информацию о конструкции. Ниже приведена расшифровка:

• 2РМДТ — серия цилиндрических низкочастотных соединителей;
• 24 — размер корпуса;
• К — кабельная часть соединителя;
• УЭ — угловая экранированная;
• 10 — количество контактов — 10 штук;
• Г — золотое покрытие контактов;
• 5В1 — диаметр контактов 1,5 мм, первый ряд;
• Л — левая полярность.

Технические характеристики

Электрические параметры разъёма: количество контактов составляет 10 штук, диаметр каждого контакта — 1,5 мм. Токовая нагрузка достигает до 10 А на контакт, суммарная токовая нагрузка — до 83 А. Рабочее напряжение — до 560–700 В. Сопротивление контактов не превышает 0,0025 Ом, ёмкость между контактами — не более 6 пФ.

Разъём работает в диапазоне температур от -60 °C до +100 °C, а по смене температур допустимо воздействие до +180 °C. Климатическое исполнение В2.1 подтверждает всеклиматическое назначение. Соединение частей — резьбовое, ресурс составляет до 500 расчленений.

Конструкция и применение

Угловое экранированное исполнение защищает цепи от внешних электромагнитных помех. Корпус размера 24 и кабельная розетка рассчитаны на монтаж пайкой внутри приборов. Изделие совместимо с экранированными и неэкранированными проводами, применяется в жёстких условиях эксплуатации.

Разъём подходит для промышленной электроники, приборных систем и оборудования, где требуется стабильное соединение при вибрациях и экстремальных температурах. Артикул изделия — 2302. По данным каталога, изделие выпускается в России, например на Курском заводе. Точный производитель в исходных данных не указан.
